Grue pour radiateur de chauffage: boule, dispositifs à cône,

Si vous envisagez de réparer vous-même des tuyaux ou des batteries, il est impératif de savoir quels robinets installer sur les radiateurs. La présence de vannes d’arrêt correctement sélectionnées et fonctionnant efficacement permet non seulement de débrancher les appareils de chauffage aux fins de réparation et d’entretien, mais également de réguler la quantité de liquide de refroidissement pénétrant dans les batteries.

Dans notre article, nous allons parler des grues qui peuvent être montées et décrire leurs principales caractéristiques.

Dispositifs de verrouillage

Balle

Les grues utilisées pour l’installation dans un système de chauffage individuel doivent être divisées en deux groupes: l’arrêt et le contrôle. Cette division est largement arbitraire, car les vannes d’arrêt vous permettent également de régler le mouvement du liquide de refroidissement. Naturellement, dans ce cas, la précision du réglage est assez faible, mais il est possible de couper la batterie de la source d’eau.

La variété de grues la plus simple et la plus utilisée est la boule:

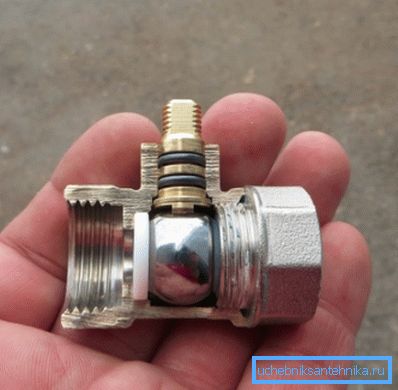

• Le robinet à tournant sphérique est conçu pour éteindre le radiateur. Sa conception permet d'installer l'appareil en position ouverte ou fermée, de sorte que le réglage soit effectué conformément au principe «il y a de la chaleur - il n'y a pas de chaleur».

Faites attention! En principe, le clapet peut également être fixé dans une position intermédiaire, mais son taux d'usure augmente de nombreuses fois en raison du frottement des particules en suspension dans l'eau contre l'élément de verrouillage. Il est donc préférable de ne pas le faire sans une extrême nécessité.

• Le blocage de l’écoulement de liquide de refroidissement est dû au mouvement d’une bille métallique avec un trou coaxial avec un dégagement entre tuyaux. Lorsque vous tournez la poignée de la grue en action, vous obtenez la tige qui fait tourner la sphère à l’intérieur du corps, en combinant le trou avec la lumière du tuyau.
• En règle générale, les pièces de grue sont en acier, en bronze ou en laiton. Les joints en fluoroplastique sont responsables de l’étanchéité des joints et des pièces d’arrêt, qui peuvent éventuellement être remplacés par vos propres mains.
• L'accession au radiateur est réalisée soit avec une noix conventionnelle, soit avec l'aide d'un "américain".

Conique

Contrairement aux vannes à boisseau sphérique, les vannes à cône permettent de réguler le débit du liquide de refroidissement de manière plus fluide. Ceci est fourni par les caractéristiques de leur conception:

• L'élément de blocage est une tige effilée, à la surface de laquelle le fil est appliqué.
• Lorsque nous faisons tourner le volant, la tige se déplace le long du fil, dans le plan vertical.
• Dans la position la plus basse, la lumière du tuyau se chevauche complètement. L'étanchéité du recouvrement est assurée par des patins élastiques qui sont placés sur les gorges annulaires de la tige.
• En soulevant la pièce de verrouillage, nous ouvrons la lumière et le liquide de refroidissement commence à couler dans le radiateur.

Faites attention! Le réglage du climat intérieur ne peut être qu'approximatif, réduisant ou augmentant la quantité d'eau chaude contenue dans chaque batterie.

En pratique, on utilise le plus souvent des robinets à cône en bronze ou en laiton pour chauffer les radiateurs: seuls les systèmes sont complétés avec du polypropylène, dont certains des tuyaux sont également en plastique. Cela est dû à la résistance relativement faible et à la résistance à l'usure des polymères par rapport aux alliages de plomberie.

D'autre part, les robinets en polypropylène pour radiateurs coûtent un peu moins cher, donc, en cas de déficit budgétaire, ils peuvent être utilisés.

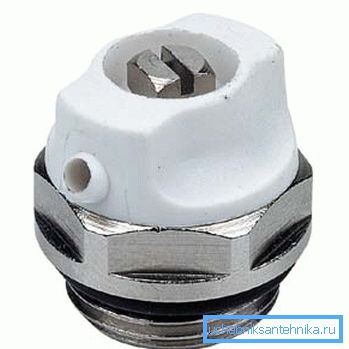

La grue de Mayevsky

Lorsque le liquide de refroidissement est versé dans le système de chauffage, de l'air pénètre à l'intérieur avec de l'eau ou de l'antigel.

Pour le supprimer, utilisez des dispositifs spéciaux - les fameux robinets Mayevsky:

• La conception d'un tel produit est assez simple: il repose sur une tige de verrouillage installée dans un boîtier fileté avec un bouchon de radiateur.
• La tige est mise en mouvement avec un tournevis ou avec une clé spéciale, ouvrant la lumière du tuyau dans la selle.

Faites attention! Si possible, achetez des vannes pour un tournevis, car vous perdrez la clé régulièrement, ce qui n’est pas surprenant: ils devront l’utiliser une ou deux fois par an.

• Il convient de garder à l’esprit que la capacité d’une telle grue est petite; par exemple, vous ne devez pas la placer sur le vase d’expansion: vous devrez évacuer l’air en excès pendant environ une heure. Dans une telle situation, une vanne conventionnelle ou une vanne d'eau avec un bec vers le haut est plus appropriée.

Vannes de contrôle

Principe de fonctionnement

Le robinet de réglage du radiateur de chauffage est un appareil qui vous permet de contrôler automatiquement le mouvement du liquide de refroidissement.

La conception de tels produits est assez compliquée, mais ils fonctionnent aussi beaucoup plus efficacement que les vannes pour le réglage manuel:

• Pour la perception de la température extérieure rencontre le soufflet - un récipient rempli de liquide ou de gaz. Lorsque la température augmente, le soufflet se dilate, ce qui affecte l'ensemble du régulateur.

Faites attention! Le prix des appareils remplis de liquide et de gaz est à peu près le même, mais les caractéristiques du travail sont différentes. Ainsi, les modèles de gaz réagissent plus rapidement aux changements de température et les modèles de liquide traduisent plus précisément l'effet sur le débit de liquide de refroidissement.

• Le soufflet expansé appuie sur la tige de la valve qui tombe et ferme progressivement la selle de la valve par laquelle l'eau chaude pénètre dans la batterie.
• Une fois refroidie, on observe la situation opposée: la tige se soulève et la lumière de la selle se dilate.

Nous nous sommes fixés le degré de compression initiale du soufflet, soit en réglant la valeur de température souhaitée sur l’affichage numérique, soit en tournant le bouton de réglage mécanique. Il est également possible de connecter la vanne thermique à des capteurs externes. Dans ce cas, le mouvement de la tige n'est pas contrôlé par le soufflet, mais par le servo variateur sous l'action d'un système électrique ou hydraulique.

Installation de la vanne thermostatique

Parmi les spécialistes, la question de savoir s'il est nécessaire d'installer des robinets sur les radiateurs n'est pratiquement pas discutée. Même l'installation d'un simple robinet à tournant sphérique offre de nombreux avantages et la disponibilité d'un thermostat de haute qualité, et plus encore. Cependant, l’instruction conseille, lors de l’installation de tels dispositifs, de respecter un certain nombre de règles:

• Tout d'abord, vous devez choisir une modification appropriée de la vanne. Pour les systèmes à un tuyau, nous utilisons des produits tels que RTD-G, pour un tuyau à deux tuyaux - RTD-N.
• Deuxièmement, avant de mettre les robinets sur les radiateurs, nous vérifions le sens du mouvement du liquide de refroidissement (indiqué par la flèche sur le corps). Si nous confondons, l'appareil fonctionnera comme vous le souhaitez, mais pas comme nous en avons besoin.
• Troisièmement, nous plaçons la tête thermostatique perpendiculairement au plan de la batterie afin que le flux de chaleur n’affecte pas son fonctionnement.

Comment régler les radiateurs avec des grues est aussi une question assez simple:

• Après avoir installé la vanne sur le radiateur, nous vérifions l’étanchéité et introduisons le liquide de refroidissement dans le système.
• À l’aide de la poignée ou du cadran, réglez la température moyenne..
• Après environ une heure, nous ajustons le réglage de la vanne selon vos sentiments et en vérifiant avec le thermomètre dans la chambre.
• Si nécessaire, recommencez le réglage., Cependant, cela n'est généralement pas nécessaire.

Après cela, il est généralement nécessaire d'interférer avec le fonctionnement de l'appareil pas plus d'une fois par mois - avec des changements soudains de la température externe.

Conclusion

Il est impossible de dire quelles sont les meilleures grues pour radiateurs. Parfois, il suffit d'insérer une vanne à bille ordinaire dans le système et, parfois, pour assurer un microclimat confortable sur chaque radiateur, il est nécessaire d'installer une vanne thermostatique qui régule la température en mode automatique.

Pour en savoir plus sur les types de raccords utilisés et sur son utilisation pour la configuration du système de chauffage, consultez attentivement la vidéo présentée dans cet article.
