Installation de puits pour la partie externe du système

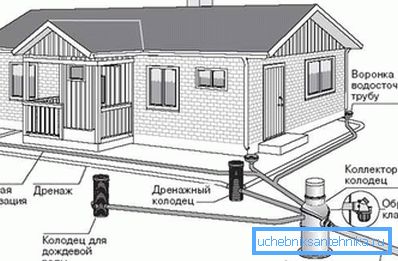

Avec la construction de la partie extérieure du réseau d'égouts, il est impossible de se passer de puits. Ils ont un but, une taille et peuvent être différents en matériaux de construction. Installation de puits d'égout sur le fond № 2-04-03-85.

Types de bâtiments

Le document réglementaire s'appelle "Assainissement - structures et réseaux externes" et identifie les catégories d'objets suivantes.

But des puits

1. Visionnage ou révision des contreparties utilisé pour contrôler le fonctionnement du pipeline, ainsi que la suppression des blocages. Leur organisation est nécessaire si le réseau a une longueur importante. La première construction est placée à une distance de 3 à 12 mètres du point de sortie du tuyau d'égout.

Faites attention! SNiP vous oblige à installer vos bouches d’eau de votre propre main si le diamètre des tuyaux atteint 150 mm - tous les 35 mètres, si leur taille est supérieure - après 50 mètres. C'est sur les sites directs. De plus, de telles installations sont nécessaires: dans les courbes du réseau, lors du changement de la section transversale des tuyaux ou de la pente, sur les branches du système.

1. Dispositifs pivotants montés sur les courbes du système, car ce sont des zones potentielles de blocages. Ils peuvent jouer simultanément le rôle de visionnage.
2. Drop analogues sont construits lorsque le site présente un terrain difficile et que la différence entre les niveaux de canalisations est supérieure à 50 m.
3. Puits nodaux l'instruction doit être placée à des points d'intersection de plusieurs branches du réseau.
4. Dispositifs d'accumulation et de filtration - ce sont des installations de réception dans des réseaux d'égouts autonomes. Les contreparties cumulatives sont scellées et nécessitent un nettoyage périodique. L'installation d'un puits de drainage est nécessaire pour filtrer les eaux usées et l'eau atmosphérique dans le sol.

Matériaux et tailles

1. Les objets en pierre pour les eaux usées sont construits en brique, en béton monolithique ou préfabriqué. Les analogues filtrants peuvent être construits à partir de la botte.
2. Les analogues plastiques sont fabriqués à partir de polychlorure de vinyle, de polypropylène et de polyéthylène.
3. De plus, il est possible de réaliser l'installation d'un puits d'égout à partir d'une combinaison de ces matériaux.

Selon les normes, le diamètre des installations doit être le suivant:

• si le pipeline a une section allant jusqu’à 150 mm - pas moins de 70 cm;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• De 1200 mm et plus - 200 cm.

Arrangement d'objets

La construction de tout type de puits d’égout devrait commencer par les travaux de préparation et d’excavation - disposition de la tranchée et de la fosse.

L'ordre des travaux préparatoires

Les activités préparatoires comprennent de telles phases.

1. Marquage de site.
2. Démolition de la végétation qui interfère avec le travail.
3. Aménagement d'une sortie temporaire ou d'une route menant au site.

Lors de l’organisation de la fosse, la procédure est la suivante.

1. Creuser des fosses à la main ou à l'aide d'un équipement spécial.
2. Nettoyage et bourrage son fond.
3. Vérification au tirant d'eau de la profondeur et du diamètre de la fosse, ainsi que des angles des pentes de ses parois.
4. Si le puits est fait de matériaux semblables à la pierre - imperméabilisation du fond avec un matériau de couverture et du mastic bitumineux.

Puits de matériaux pierreux

Si l'installation des puits est effectuée, suivez ces étapes.

1. Disposition de la base - pose de la plaque finie ou coulage d’une chape d’une épaisseur de 10 cm à partir d’une solution de béton de la marque m-50.
2. Installation d'un bac en béton renforcé de métal m-100, la forme requise.
3. Scellement avec des extrémités de tuyaux en bitume et en mortier.

1. Imperméabilisation avec du mastic bitume à l'intérieur des éléments en béton.
2. Ensuite, vous devez attendre 3/4 jours pour que le plateau soit suffisamment sec.
3. Vient ensuite l’installation d’anneaux de puits et de dalles de plancher, mélange sable-ciment m-50.
4. Ensuite, vous devez frotter les joints de coulis entre les éléments préfabriqués de la structure.
5. Quand il sèche, les coutures sont isolées avec du bitume.

1. Après cela, le plateau est plâtré et repassé.
2. De plus, aux points d’entrée des tuyaux, un sas en argile est fabriqué, d’une largeur de 30 cm et d’une hauteur de 60 cm supérieure au diamètre extérieur du tuyau.

Faites attention! Ensuite, vous devez tester le puits. Pour cela, vous devez le remplir d'eau pendant 24 heures. Avant cela, des bouchons temporaires sont posés sur les tuyaux. Si aucune fuite n'est détectée, le test est réputé réussi.

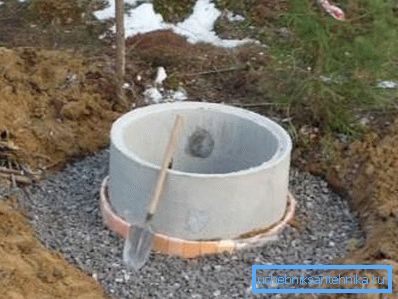

1. Ensuite, l’écart entre les parois du puits et la fosse est rempli de terre ou de gravier, qui est ensuite percuté.

1. Ensuite, autour du périmètre du col de la structure, un trottoir de béton de 150 cm de large est coulé.

Si les puits sont en tempête, il est équipé d'une trappe en treillis jouant également le rôle de captage. Lors de la mise en place du système de drainage, le puits peut remplir la fonction de drainage à travers des ouvertures spéciales dans ses parois.

Il convient de garder à l'esprit qu'il existe une petite différence dans la conception des éléments en béton finis, en fonction de leur objectif.

Marques acceptées de produits préfabriqués:

• KDK et KFK sont destinés au retrait des eaux usées domestiques;
• KLK et KLV - pour "eaux pluviales";
• КДН et КДВ font partie des systèmes de drainage. L'installation d'une bouche d'incendie dans un puits composé d'anneaux de béton est possible si le bâtiment est préchauffé.

La construction de structures en élévation est plus difficile que les précédentes, car ils ont une structure plus complexe.

En eux, en plus de la disposition du plateau, il est souvent nécessaire d'effectuer:

• installation de la colonne montante;
• la création d'arrosage;
• installation du mur pour briser l'eau;
• équipement pratique;
• arrangement de la fosse

Analogues en plastique

Une alternative moderne aux égouts en pierre - homologues en plastique.

1. Leur utilisation accélère et simplifie considérablement la construction, car pas besoin de nombreuses étapes de travail.
2. Leur installation ne nécessite pas l'utilisation d'équipements spéciaux.
3. Ils n'ont pas besoin d'imperméabilisation.
4. Le prix des réservoirs en plastique est relativement faible.

Faites attention! Certains experts parlent de la résistance insuffisante des puits de polymère pour les charges de compression. Cependant, ils ne donnent pas des faits exacts. De plus, dans les réseaux autonomes, aucune charge ne peut se déformer ou déchirer le plastique.

Un avantage considérable de ces produits est la facilité d’installation, et l’estimation du démantèlement de puits de ce type est également plus petite. Par exemple, lors de leur utilisation, il est nécessaire de creuser des tranchées beaucoup plus petites.

L'installation de la canalisation est également facilitée. Les puits en polymère sont fabriqués avec des rejets qui correspondent exactement aux tuyaux standard en amiante-ciment, en métal et en plastique. Sur cette base, après leur installation, la structure peut être connectée au système d'égout en quelques minutes.

Conclusion

Avant de construire la partie externe du réseau d’égouts, réfléchissez bien à tous les points. Décidez du type de puits dont vous avez besoin et sélectionnez le matériel qui vous convient. Considérez que le coût d'installation d'un puits d'égout sera inférieur à celui du béton (voir aussi l'article Réparation de puits par vous-même).

Lors de la visualisation de la vidéo dans cet article, vous pouvez obtenir plus d'informations sur le sujet.
