Installation de systèmes d'alimentation en eau et

Quels matériaux peuvent effectuer l'installation de plomberie et sanitaire dans l'appartement ou la maison privée? Quel devrait être le diamètre du tuyau? Quelle pente pour poser l'égout? Dans cet article, nous allons essayer de trouver des réponses à ces questions et à d’autres.

Sélection des matériaux

Pour commencer, souvenons-nous des options que le marché moderne peut offrir.

Pour l'approvisionnement en eau sont utilisés:

• Acier noir et galvanisé.
• Acier inoxydable corrugué.
• Métal en plastique.
• Cuivre.
• Polyéthylène.

Pour clarifier: en raison de la faible résistance à la chaleur (pas plus de 60-70 degrés), le polyéthylène est utilisé uniquement avec de l'eau froide.

• Polyéthylène réticulé. Les liaisons croisées entre les molécules du polymère modifient considérablement ses propriétés physiques: elles peuvent être installées en chauffage et en plomberie à eau chaude.
• Polypropylène.

Le choix entre eux est assez ambigu; toutefois, l'auteur oserait recommander un tuyau en acier inoxydable ondulé pour les réseaux d'alimentation en eau chaude centralisée et du polypropylène renforcé pour un système d'alimentation en eau doté de sa propre chaudière ou de sa propre colonne.

Pourquoi? Vous voyez, dans certains cas (vanne brusquement ouverte ou fermée, chute des joues de la vanne, déchirement de la vanne de la vanne à vis, etc.) la pression nominale dans le système d'eau chaude, qui est de 3,5 à 6,5 kgf / cm2, peut être de courte durée augmenter de 2-3 fois. C'est le choc hydraulique qui cause une partie importante des accidents et des inondations d'appartements.

Pour un certain nombre de raisons, la probabilité d'un coup de bélier est beaucoup plus élevée dans les systèmes avec alimentation en eau chaude centralisée; c'est pourquoi ils devraient être en sécurité et utiliser des matériaux avec une marge de sécurité importante.

Référence: pour l'acier inoxydable ondulé, Kofulso a déclaré la résistance à la pression hydraulique jusqu'à 60 atmosphères.

Dans le cas où seule l'eau froide est fournie à une maison ou à un appartement, la probabilité d'un coup de bélier est extrêmement faible. Dans ce cas, vous pouvez économiser sur la plomberie: le prix du polypropylène est au moins trois fois inférieur à celui de l’acier inoxydable du même pogonazh.

Quel est mauvais d'autres matériaux:

• L'acier sans revêtement anticorrosion rouille et s'accumule de l'intérieur avec des dépôts de calcaire.
• La galvanisation implique un assemblage sur les filets très laborieux avec un ajustement de la taille des tuyaux.

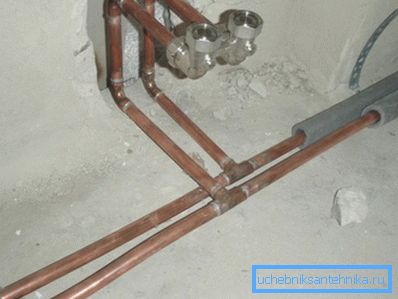

• Le cuivre est beaucoup plus cher que les autres solutions en l'absence d'avantages majeurs par rapport au même acier inoxydable.

• Le polyéthylène réticulé n’est pas très esthétique avec une pose ouverte et nécessite l’achat d’un extenseur très coûteux (à partir de 10 000 roubles).
• Métal-plastique nettement inférieur à la résistance de l'acier inoxydable et polypropylène - le prix.

Quel type de vannes est préférable d'acheter? Ici, la réponse est claire: notre choix est la vanne à boisseau sphérique.

Lorsque vous les achetez, vous devez faire attention à plusieurs choses:

1. Tourner le levier ne devrait pas nécessiter beaucoup d’effort.
2. La tige doit être équipée d'un écrou, ce qui permet de serrer le joint.
3. Il est préférable de préférer des robinets sans chrome, avec un boîtier jaune. Cela garantit que le matériau du corps est en laiton et non en silumin, ce qui le différencie par une résistance mécanique extrêmement faible.

Quoi utiliser comme matériau pour les eaux usées?

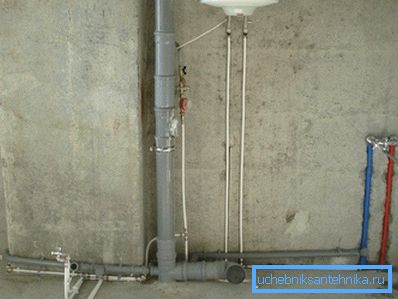

Pour le câblage autour de la maison ou de l'appartement - tuyaux en PVC gris en forme de cloche avec joints toriques en caoutchouc. Ils sont plutôt solides et durables à un coût assez raisonnable.

Toutefois, lors du remplacement de la colonne montante dans un immeuble d'habitation, il est préférable de préférer les tuyaux en fonte ou en plastique dit silencieux, comprenant une couche de matériau de densité accrue. Ils ne laisseront pas le bruit de l'eau drainée perturber votre paix la nuit.

Calcul de l'approvisionnement en eau

Qu'est-ce qui nécessite des calculs?

1. Écoulement prévu dans le tuyau.
2. Son diamètre, qui est sélectionné par le flux.

1. La baisse de pression en elle. Si à la fin du dispositif sanitaire la pression est inférieure à cinq mètres, il faut penser à augmenter la section d’alimentation en eau.

La consommation

Les normes de dépenses pour les appareils sanitaires ménagers sont énoncées dans le SNiP 2.04.01-85. Nous donnons une partie du tableau correspondant.

Captain Evidence suggère: certains appareils peuvent être utilisés simultanément (par exemple, un lavabo et un lavabo). Dans les calculs utilisés consommation maximale de pointe.

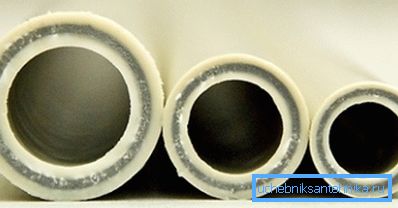

Diamètre

Pour le calculer, nous avons besoin de deux formules: la surface d'un cercle et le débit d'eau dans une section connue à un débit connu.

L'aire d'un cercle est calculée comme suit: S =? R ^ 2, où est le nombre? est supposé être 3.1415, et le rayon r est la moitié du diamètre interne du tuyau.

La consommation d'eau peut être calculée par la formule Q = VS. Q représente la valeur souhaitée, V le débit d’eau et S la surface de la section transversale.

Remarque: pour faciliter les calculs, toutes les valeurs des calculs sont converties en unités SI - mètres, mètres carrés et mètres cubes par seconde.

On prend 1,5 m / s comme vitesse d'écoulement estimée, le maximum admissible pour l'alimentation en eau potable des ménages. Dépasser cette limite signifiera l’apparition d’un bruit hydraulique.

Laissez-nous, à titre d’exemple, calculer la taille du système d’alimentation en eau qui alimentera en eau la baignoire, les toilettes avec réservoir et le lavabo utilisés simultanément.

1. La consommation totale selon le tableau ci-dessus sera de 0,250 + 0,100 + 0,120 = 0,470 l / s. On le recalcule en SI: 0,47 l / s = 0,00047 m3 / s.
2. Avec un débit maximal admissible de 1,5 m / s, la section est calculée à l'aide de la deuxième formule, soit 0,00047 / 1,5 = 0,000313 m2.
3. En utilisant la première formule, nous calculons le rayon de la section interne du tuyau. Il est égal à 0,0099 mètres ou 9,9 mm.
4. Le diamètre, respectivement, sera égal à 9,9 * 2 = 19,8 mm.

N'oubliez pas: les tuyaux en plastique et en métal-plastique sont marqués d'un diamètre extérieur qui, en règle générale, est supérieur au diamètre intérieur. Pour le polypropylène, la taille requise dans notre cas est de 25 mm.

Chute de pression

Dans ce cas, l’instruction pour calculer l’alimentation en eau potable est réduite à l’utilisation de la formule H = 1,3iL, dans laquelle:

• H est la chute souhaitée en mètres de colonne d’eau.
• L est la longueur du tuyau.
• C'est sa pente hydraulique.

Qu'est-ce qu'une pente hydraulique et où trouver sa valeur?

C'est le nom de la résistance que le pipeline a au flux qui le traverse. Cela dépend du matériau du tuyau, de son diamètre et de son débit.

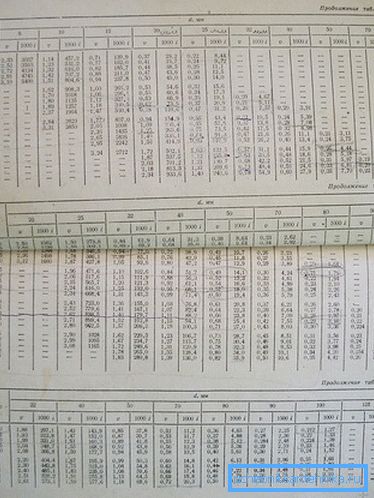

Les valeurs pour tous les matériaux et tailles courants peuvent être trouvées dans les tables dites Shevelev. Ils indiquent la valeur de 1000i - pente hydraulique pour 1000 mètres de conduite. Pour que la valeur i soit substituée à notre formule, 1000i doit être divisé de manière prévisible par 1000.

Calculons la perte de charge dans notre alimentation en eau avec un diamètre interne de 20 mm, en spécifiant quelques entrées supplémentaires:

• Matériau du tuyau - polypropylène.
• Sa longueur est de 12 mètres.

Pour la valeur de 1000i, nous devrons nous référer aux répertoires. Nous présentons la partie pertinente dans notre cas du tableau correspondant:

À un débit de 1,49 m / s, le plus proche de la valeur maximale admissible, 1000i sera égal à 221,8; i, respectivement, égal à 221,8 / 1000 = 0,2218.

Nous substituons cette valeur ainsi que la longueur du tuyau dans la formule: 0,2218 * 12 * 1,3 = 3,46 mètres. La pression minimale admissible de 5 mètres sur l'appareil de plomberie d'extrémité sera uniquement avec une tête à l'entrée de 8,46 m (ce qui correspond à une pression de 0,846 kgf / cm2). Étant donné que la pression réelle dans la conduite d'alimentation en eau n'est généralement pas inférieure à 2,5 - 3,5 kgf / cm2, le diamètre du tuyau est tout à fait suffisant.

Pose des eaux usées

Le choix du diamètre du système d'égout est soumis à la règle la plus simple: les sorties pour séparer les lavabos, les éviers et les douches sont posées avec un tuyau de 50 mm; les sections reliant les drains de deux appareils ou plus, et les branches des cuvettes de toilettes ont une taille de 110 mm.

La pente est de 3,5 cm par mètre pour 50 mm et de 2 cm pour 110 mm. Les contre-pentes sont inacceptables: chacune d’elles deviendra un lieu d’accumulation constante de graisse et de suspensions et, à long terme, le point d’occurrence des blocages.

La distance maximale entre les points de fixation du tuyau d'évacuation est de 10 fois son diamètre.

Il est plus pratique de couper le tuyau en place avec une meule avec un disque de coupe. Il est préférable d’effectuer des travaux à l’extérieur ou de protéger les voies respiratoires avec un pansement de gaze: il ne faut absolument pas respirer la poussière plastique.

Le chanfrein est enlevé du côté extérieur du tuyau coupé sur le site avec un couteau tranchant.

Réduire le besoin d'effort d'accostage aidera le savon ordinaire.

Ils peuvent frotter le joint en caoutchouc et l'extrémité du tuyau avec le biseau.

• Ratruby toujours orienté dans le sens contraire du sens de l'écoulement des eaux usées.
• Mieux tourne pour ne pas exécuter un angle de 90 degrés et deux angles de 45 degrés. Dans ce cas, il y aura beaucoup moins de problèmes de nettoyage en cas d'obstruction.
• Pour la même raison, sur les longues sections et les virages, il est intéressant de prévoir des révisions ou des tees avec des fiches.

Assemblage de l'alimentation en eau

Acier inoxydable

Dans ce cas, l’installation des conduites d’eau est réalisée à l’aide des raccords à compression les plus simples dotés de joints en silicone. Outil - deux clés à fourche ou à molette. Le rayon de rotation minimum du tuyau est égal à son diamètre, de sorte que le nombre de raccords sera minimal.

Pour fixer le tuyau aux murs à l'aide de colliers en plastique ou en métal; la distance entre les points d'attache ne doit pas dépasser un mètre.

Polypropylène

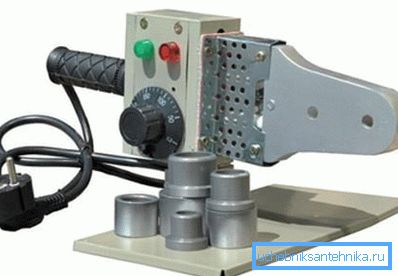

L’installation de conduites d’eau en polypropylène est réalisée à l’aide d’un fer à souder basse température muni d’un jeu de buses de différents diamètres.

Pour raccorder les tuyaux, utilisez des raccords coulés du même polypropylène.

Le processus de soudure ressemble à ceci:

1. Le fer à souder est fourni avec une buse de la taille appropriée pour le tuyau et chauffe jusqu'à 240 - 260 ° C.
2. Le tuyau et la prise du raccord sont combinés à la buse pendant quelques secondes, après quoi le tuyau est inséré dans le raccord et maintenu pendant un certain temps.

La durée du chauffage, de la fixation et du refroidissement des tuyaux pour obtenir une connexion solide dépend de leur taille:

Comme toujours, il existe un certain nombre de subtilités:

• Sur les tuyaux renforcés en aluminium, la feuille doit être retirée du domaine de la soudure. Ce travail est effectué à l'aide d'un secoueur (avec renforcement externe) ou d'un cutter plat (à l'emplacement de la couche de renforcement au milieu du mur).
• Tuyau et raccord sont combinés strictement par un mouvement en avant, sans rotation. Sinon, la vague de plastique fondu affaiblira le joint.
• De longues sections droites de polypropylène sur de l'eau chaude sont fournies avec des joints de dilatation - en forme de U ou de courbures en anneau.

• Les colliers ne doivent pas empêcher le tuyau de s'allonger pendant le chauffage.

Conclusion

Nous espérons que nous avons réussi à aider le lecteur dans le choix des matériaux et la mise en œuvre de leurs propres projets. Dans la vidéo de cet article, vous pouvez, comme d’habitude, trouver plus d’informations. Des succès!
