Interrupteur de grue avec douche: apprendre à configurer et

Si vous envisagez de réparer vous-même les défauts fondamentaux de la plomberie, vous devez connaître le dispositif du robinet avec douche. Ce nœud est utilisé très activement et son ajustement est donc nécessaire avec une régularité enviable.

Dans notre article, nous décrivons les principaux types de tels dispositifs et expliquons comment les remettre en service sans faire appel à des spécialistes et sans dépenser de l'argent pour le remplacement complet du mélangeur.

Constructions de base

Aujourd'hui, divers appareils sont utilisés pour améliorer les mélangeurs: volants d'inertie pratiques, interrupteurs automatiques, robinets à LED, pommes de douche, etc. Cependant, la conception générale de ces dispositifs reste inchangée.

Il comprend:

• Un robinet à levier ou deux grues séparées pour eau chaude et froide.
• Une vanne qui bascule le débit vers la douche ou vers le bec.

C'est sur la construction de ce site, nous nous attardons plus en détail.

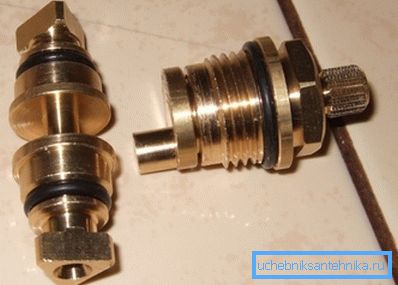

Commutateur "bec - douche" peut être très différent. Vous pouvez comparer les types principaux en fonction du tableau:

Outre les modèles énumérés dans le tableau, on peut également citer un robinet de cuisine avec douche. Cependant, cette conception ne correspond que très arbitrairement à la description (l'interrupteur est installé sur le bec lui-même et pour activer le mode douche, il vous suffit de débrancher le tuyau), nous ne considérerons donc pas ces appareils.

Dépannage

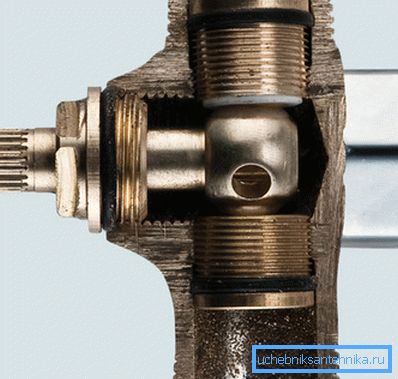

Robinet à bille de réparation pour douche

Comme nous l'avons noté plus haut, l'unité de commutation «bec de douche» est très exigeante en termes de maintenance et de réglage. Ainsi, même les produits de haute qualité peuvent éventuellement présenter des fuites, nous devrons donc résoudre les problèmes nous-mêmes.

Dans cette section, nous verrons comment réparer ces interrupteurs et commencerons par le plus commun - le ballon.

Les instructions pour éliminer les fuites du robinet à tournant sphérique entre la douche et le bec recommandent que vous effectuiez les actions suivantes:

• Pour commencer, recouvrez l’eau de la colonne montante. Ceci est fait pour s'assurer que pendant le travail, nous ne touchions pas accidentellement l'un des volants d'inertie et ne provoquions pas d'inondation.
• Dévissez ensuite l’écrou inférieur et retirez le bec. Avant de déconnecter le passeur du robinet de la douche, nous plaçons un chiffon sous sa base afin que l’eau du tuyau ne coule pas au sol.
• Répétez la manipulation en dévissant le support et en retirant le tuyau de douche.

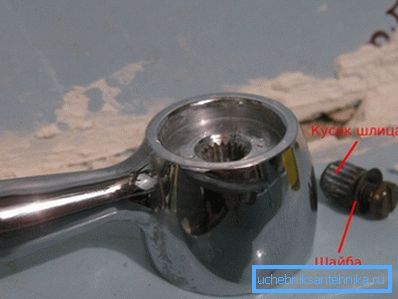

• Ensuite, retirez la garniture et le tournevis, dévissez la vis qui bloque le commutateur du volant.
• Retirer le volant et le couvercle recouvrant la tige.

Notre grue est maintenant prête à être réparée:

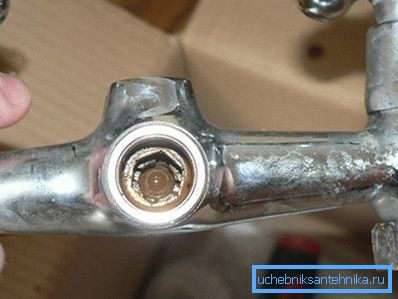

• Pour commencer, vous pouvez simplement essayer de serrer les inserts de verrouillage supérieur et inférieur. Ceci est fait en utilisant une clé hexagonale (le plus souvent une clé de 12 mm est utilisée, mais certains fabricants ont des écrous de taille différente).
• Si le tirage ne vous aide pas, dévissez complètement l'insert de verrouillage, puis retirez la boule à travers le trou situé à l'avant du mélangeur.

• Nous effectuons le remplacement des bagues en téflon (leur prix est relativement faible, mais il est important de choisir un modèle qui correspond exactement aux dimensions du mélangeur), après quoi nous remettons la balle à sa place.
• Vissez les inserts de fixation en place en serrant la balle de sorte que celle-ci bouge avec un petit effort.
• Nous vérifions l'étanchéité en fournissant de l'eau. Si tout est en ordre, nous installons les volants et nous remettons le bec et la douche à la place.

Faites attention! Le volant doit être positionné sur les guides de sorte que lorsque vous allumez la poignée de douche "regarde" vers le haut, et lorsque vous allumez le bec - vers le bas.

Bouton de réparation

Les modèles à bouton-poussoir sont considérés comme plus "capricieux", mais ils peuvent être réparés:

• Pour commencer, nous retirons tous les couvercles décoratifs du robinet et dévissons le tuyau de douche.

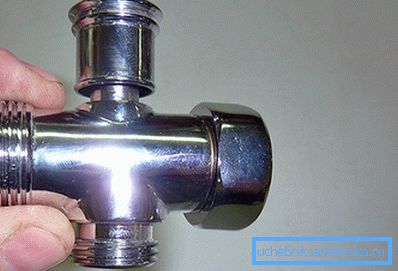

• Ensuite, nous déconnectons l'adaptateur avec le bouton du robinet lui-même, à l'aide d'une clé à molette.

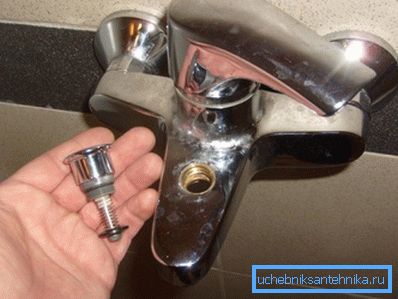

• Ensuite, démontez le noeud, en retirant la cartouche centrale ou la valve et en retirant le bouton avec un ressort.

Après cela, nous pouvons avoir plusieurs options de réparation:

• Si le ressort est brisé ou a perdu de l'élasticité, remplacez-le par une nouvelle pièce.. En l'absence de pièce de rechange, vous pouvez sortir temporairement de la situation en plaçant des joints supplémentaires sous la vis afin de réduire la course du ressort.

Faites attention! Si nécessaire, le ressort peut être fabriqué indépendamment d'un court morceau de fil d'acier.

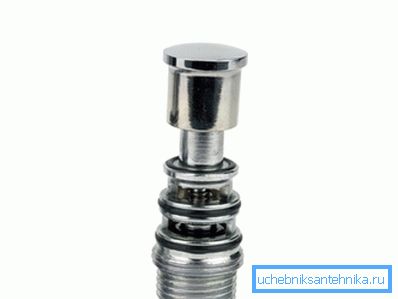

• Si le problème ne vient pas du printemps mais de la valve elle-même, il est nécessaire de remplacer les bagues.. Pour ce faire, retirez les anciens anneaux des logements et installez-en de nouveaux à leur place.
• Mais les modèles de cartouche étant pratiquement impossibles à réparer, il suffit de les remplacer.

Ensuite, nous assemblons l’ensemble de la structure dans l’ordre inverse, connectons l’eau et vérifions le travail de l’appareil réparé.

Conclusion

Les conseils ci-dessus sur la façon de démonter le robinet dans la cabine de douche ou un robinet ordinaire dans la salle de bain seront très utiles: en les suivant, nous pourrons rétablir le fonctionnement du système le plus rapidement possible tout en réduisant les frais de plomberie vanne haute pression).

Eh bien, si vous souhaitez maîtriser parfaitement les techniques décrites, alors avant d'appliquer les connaissances acquises dans la pratique, nous vous recommandons de regarder la vidéo dans cet article.
