Le sujet de cet article est de fournir de l'eau à une maison à partir d'un puits. Nous allons découvrir quelle pression devrait créer une pompe; quelles pompes sont préférées pour le travail dans le puits et comment elles se connectent au système d'eau de la maison. En outre, nous aborderons un concept très curieux: un système de climatisation utilisant de l’eau de puits pour refroidir la pièce.

Pression de la tête

De toute évidence, l'eau dans la maison du puits doit être alimentée avec une pression excessive.

Il y a au moins deux raisons à cela.

1. L'eau doit surmonter la résistance hydraulique des tuyaux et des raccords, qui est associée à la chute inévitable de la pression.

A propos, tous les types de tuyaux en plastique et en métal-plastique ont une résistance hydraulique bien inférieure à celle de l'acier (y compris la galvanisation). Dans le cas de l'acier noir, les caractéristiques des tuyaux diminuent de manière significative pendant le fonctionnement en raison de la corrosion et de l'accumulation de dépôts de calcaire dans les conduites d'alimentation en eau.

1. Une surpression est nécessaire pour le fonctionnement normal des robinets et des raccords des cuvettes de toilettes. Si l'eau pénètre par gravité dans la vanne d'admission d'un réservoir moderne, elle ne s'ouvre tout simplement pas. Cependant, les anciens réservoirs domestiques sont capables de fonctionner sans pression excessive.

Alors, quelle pression devrait créer une pompe?

Calcul

L'ordre de calcul est assez simple.

• La profondeur du puits est prise comme base. Si, pour une raison quelconque, il n’ya aucune documentation à ce sujet, il est facile à mesurer à l’aide d’une charge sur une corde. Remarque: la pompe est généralement suspendue à au moins un mètre du fond, ce qui la protège des chutes de sable et de la boue de la turbine.
• 30 mètres de surpression s'ajoutent à la profondeur du puits en mètres. Ainsi, nous sommes assurés de fournir la pression nécessaire sur tous les appareils de plomberie.
• Le résultat est encore augmenté de 10% pour compenser les pertes non comptabilisées au niveau des raccords, des tournants du pipeline, etc.

Voyons ce que la tête de pompe devrait être pour un puits de 70 mètres: (70 + 30) x1,1 = 110 mètres.

Dépasser la valeur calculée ne vaut pas la peine pour deux raisons.

1. Cela entraînera un gaspillage d'énergie.
2. Une pression excessive compromettra l'intégrité du système d'approvisionnement en eau, en premier lieu - des connexions flexibles aux mélangeurs et aux réservoirs.

Sélection de la pompe

Quel type de pompe devrait transporter l'eau à la maison du puits? Quels sont les critères de sélection?

Le marché moderne propose plusieurs modèles de pompes de forage.

Nous les répertorions avec les fonctionnalités opérationnelles clés.

• Les dispositifs pour l'installation extérieure (en surface) sont facilement disponibles pour la réparation et la maintenance, contrairement à tous les submersibles; Leur problème est que ces produits ne peuvent fonctionner que lorsque la distance entre la surface et le miroir d'eau ne dépasse pas 10 mètres.

• Pompes tourbillonnantes relativement bon marché; Cependant, en raison de la distance minimale (en une fraction de millimètre) entre la roue et le carter, ils sont extrêmement sensibles aux impuretés. Lorsque le contenu en matières en suspension est supérieur à 30 grammes par mètre cube, il est préférable de préférer d'autres solutions.
• Vis - au contraire, ils sont capables de transporter de la pâte contenant jusqu'à 50% de sable. Le prix de cette simplicité est une faible productivité et efficacité, qui ne dépasse pas 70% des meilleurs modèles.
• Pompes à membrane extrêmement bon marché et capable de créer une pression relativement décente. Leur principal inconvénient est que les membranes s'usent mécaniquement pendant le fonctionnement: la durée de vie de l'appareil entre les réparations ne dépasse pas 2 ans.

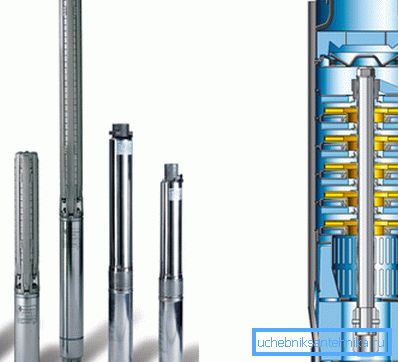

• Enfin pompe centrifuge - C'est un développement ultérieur de l'idée du vortex. La pression est créée par étapes, avec plusieurs impulseurs. En raison du grand espace qui les sépare du corps, des matières en suspension pouvant contenir jusqu'à 150 g / m3 et des particules d'une taille maximale de 2 mm sont autorisées; Les appareils de ce type sont capables de créer une pression allant jusqu'à 250 mètres et plus.

À quoi devez-vous faire attention lorsque vous choisissez un appareil qui fournira de l'eau à la maison à partir d'un puits?

Les performances devraient idéalement dépasser le pic de consommation de la famille, mais être inférieures au débit du puits. La deuxième exigence est due au fait que le fonctionnement à sec (travail en l'absence d'eau) est le principal ennemi de la mécanique de la pompe: l'eau assure le refroidissement du moteur.

Référence: pour une famille de 3 à 4 personnes, une pompe d'une capacité de 30 à 50 litres par minute est généralement utilisée. Si l'eau d'un puits est utilisée pour l'irrigation, la capacité nominale est doublée.

Le diamètre de la pompe doit correspondre au diamètre du puits. Un jeu excessivement grand entre le boîtier et les parois du boîtier aggravera le refroidissement du moteur électrique; le manque de dégagement créera des problèmes lors de la descente et de la remontée de l'appareil pour réparation ou remplacement. Dans la plupart des cas, une pompe d'un diamètre de 4 pouces (un pouce mesure 2,54 cm) et un corps d'un diamètre de 125 mm sont utilisés.

Il vaut mieux faire attention aux fabricants éminents (Wilo, Grundfos, Pedrolo et leurs semblables). L'instruction est liée à une tolérance aux pannes plus élevée des équipements de marque et à des réseaux de centres de services développés de manière caractéristique.

Entrée

A quoi ressemble l'alimentation en eau de la maison à partir du puits?

À ce titre, un tuyau de refoulement en polyéthylène ordinaire est utilisé. Pour être précis, son matériau est le PEHD (le polyéthylène basse pression est nettement plus résistant que le PEBD moins cher). Le diamètre correspond au diamètre de la buse de la pompe; méthode de fixation à la buse - raccord à compression.

La chose principale à laquelle vous devriez faire attention lorsque vous faites l’entrée de vos propres mains: l’alimentation en eau de la maison à partir du puits s’effectue sous le niveau de gel du sol. Dans ce cas, nous avons la garantie de ne pas laisser geler la canalisation au plus fort de la saison froide.

Que faire s'il est impossible de creuser une tranchée de la profondeur souhaitée (sol rocheux, pergélisol, etc.)?

• L'entrée est isolée. Pour ce faire, vous pouvez utiliser des coques en mousse ou en polyuréthane, envelopper le tuyau dans de la mousse de polyéthylène ou assembler un boîtier recouvert d’argile expansée: le choix du type d’isolant est à votre discrétion.
• Un câble chauffant autorégulant est installé à l'intérieur de l'isolant, ce qui empêchera l'eau de geler même en l'absence de robinet. Le câble est attaché au tuyau avec du ruban adhésif, du ruban adhésif ou des colliers.

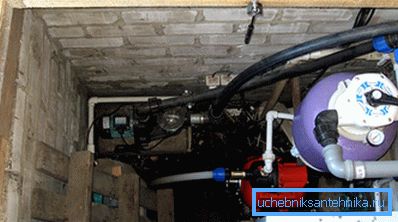

Cas particulier

Y at-il des avantages en termes de performance bien pour l'eau dans la maison?

On peut plaider pour une telle décision et contre.

• La probabilité de gel des entrées tend vers zéro. Au sous-sol de la structure isolée, la température ne descend pas en dessous de zéro, même dans les gelées les plus sévères. De plus, il reste stable même si la maison n’est pas chauffée: le sol, rappelons-le, a une température constamment positive, mais dans l’air froid, il est dans notre cas isolé thermiquement par des murs.
• Vous pouvez oublier de creuser une tranchée.

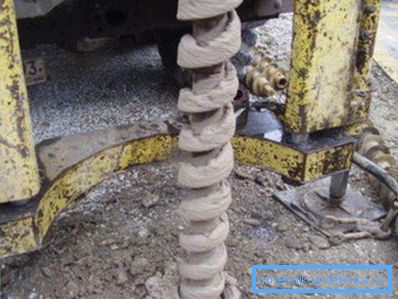

• De plus, avec le même niveau d'aquifère, le forage foré dans la fosse d'excavation sera un peu plus court, ce qui vous fera économiser un peu sur les opérations de forage.

Quelques avantages, n'est-ce pas?

Hélas, pas si. Le problème est que, lorsque le puits de forage est déformé, que la pompe tombe ou que le tubage est endommagé, les travaux de réparation se résument souvent à une nouvelle pénétration par le foret. Comme vous l'avez compris, dans le sous-sol d'une maison d'habitation, cela est rendu impossible.

À propos: il est généralement recommandé de ne pas percer à moins de trois mètres des murs de la maison. La restriction est associée à la probabilité de subsidence du sous-sol lors de l'échantillonnage du sol à proximité.

Climatisation

Est-il possible d'organiser le refroidissement de la maison avec de l'eau d'un puits?

Nous présentons plusieurs solutions de complexité et d'efficacité variables avec leur évaluation succincte.

Pompe à chaleur

Le circuit utilise une pompe à chaleur eau-air. Son échangeur de chaleur transfère l'énergie excédentaire à l'eau, qui est puisée dans un puits et fusionnée dans un autre. En raison de la stabilité de la température des eaux souterraines tout au long de l'année, la pompe à chaleur peut être utilisée à la fois pour le conditionnement de pièces en été et pour le chauffage en hiver.

La solution est très pratique et universelle, mais il convient de noter ses lacunes:

• Coût élevé Pompe à chaleur coûtera 150-200 mille roubles; le second puits ne plaît pas non plus au propriétaire avec son bas prix.
• Exigences de débit élevé. Afin de détourner 14 kWh de chaleur, vous devez chauffer trois mètres cubes d'eau de trois degrés. Jusqu'à présent, dans une heure, tous les aquifères souterrains ne céderont pas.

Fancoil dans le système d'approvisionnement en eau

Une solution incomparablement moins chère consiste à ouvrir le système d'eau froide avec un ventilo-convecteur (échangeur de chaleur à flux d'air forcé). Pourquoi eux? Le flux d'air vous permet d'augmenter le transfert de chaleur dans une zone de radiateur fixe.

Astuce: Dans le rôle du ventilo-convecteur, on utilise souvent l'ancien climatiseur d'unité intérieure. Entre autres choses, son utilisation dans cette qualité simplifiera l'élimination des condensats: tous les tubes et ouvertures nécessaires dans le corps sont déjà présents.

Pourquoi un tel schéma, malgré sa simplicité, n’est-il pas si populaire? En raison de l'efficacité ridicule. Avec une consommation raisonnable d'eau froide, la quantité de chaleur qui sera extraite de l'air de la pièce sera d'environ un kilowatt-heure par jour.

Circuit de circulation

Une solution beaucoup plus raisonnable consiste à créer un circuit avec un ventilo-convecteur à circulation.

• Un échangeur de chaleur est placé dans le puits au-dessus de la pompe. Il est souhaitable - cuivre, avec des ailerons fréquents: ainsi, nous fournirons une efficacité maximale avec une taille minimale. Souvent, cependant, il s’agit simplement d’un tuyau en polyéthylène en forme de U.
• L'échangeur de chaleur est connecté au ventilo-convecteur par une paire de lignes (généralement issues du même tuyau en polyéthylène).
• Les lignes sont interrompues par le montage de la pompe de circulation, du groupe de sécurité (manomètre, vase d'expansion et soupape de sécurité) et de la soupape de remplissage du circuit.

L'efficacité de refroidissement d'un puits de 40 mètres peut être de 1,5 à 2,5 kilowatts. Dans ce cas, la consommation électrique sera inférieure à celle du climatiseur le plus économique - 60-75 watts.

Conclusion

Comme toujours, le lecteur trouvera du matériel supplémentaire dans la vidéo de cet article. Des succès!
