La cartouche de cartouche est une partie simple mais

Aucune maison ne peut se passer d’un mélangeur - c’est ce dispositif simple qui vous permet d’atteindre la température de l’eau souhaitée. Le mélange d’eau fournit un dispositif simple appelé cartouche. Il est périodiquement nécessaire de remplacer la cartouche, car ses ressources sont limitées. Par conséquent, les informations sur le périphérique et son remplacement indépendant ne seront pas superflues.

Types de cartouches

Vous pouvez sélectionner 2 types de cartouches: le type à bille et le disque.

Le principe de leur fonctionnement est similaire, mais la conception est sensiblement différente:

• la cartouche pour vanne à boisseau sphérique est une boule à 3 trous. Deux d'entre elles sont conçues pour recevoir respectivement de l'eau froide et de l'eau chaude, 1 - pour fournir de l'eau après le mélange. Lors du réglage de la température, la bille tourne dans la selle, ajustant ainsi le degré d'ouverture de chacun des trous;

• cartouche de disque fonctionne sur le même principe, seulement au lieu d'une boule avec des trous, 2 plaques avec des trous sont utilisés, Le dessus peut se déplacer dans 2 directions, ce qui permet de régler le mélange et la pression de l'eau du robinet.

En ce qui concerne les performances, il est difficile d'identifier le leader - le prix et la ressource sont comparables dans les deux options, et expliquer la plus grande prévalence des modèles de disques peut être une plus grande complexité de la production de cartouches à billes. De ce fait, tous les fabricants de plomberie ne sont pas autorisés à produire des modèles de balle.

Dispositif à cartouche

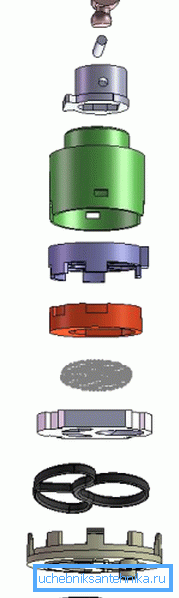

La cartouche de disque comprend plusieurs joints en caoutchouc, une paire de disques avec des trous pour le passage de l’eau, un silencieux et le corps lui-même:

• la partie inférieure du boîtier de la cartouche (en bas) est en contact avec le fond du mélangeur à travers un joint en caoutchouc, ce qui est nécessaire pour que le mélangeur ne coule pas. Si l'étanchéité de cet assemblage n'est pas assurée, vous devrez réfléchir à la façon de retirer la cartouche du robinet et de remplacer le joint;

• suivi du fond percé de trous sur lequel se trouve un autre joint en caoutchouc;
• Ensuite, une plaque à 3 trous est placée sur le joint en bas. En raison des saillies et des rainures correspondantes sur la plaque et le fond de la plaque reste fixe lorsque le mélangeur;
• le treillis métallique est situé dans la cavité de mélange. Beaucoup l'appellent à tort un filtre, mais en réalité, son objectif est la réduction du bruit;

• une plaque en céramique mobile est placée sur la plaque fixe;

Faites attention! L'absence de joint entre les plaques en céramique ne doit pas être confondue, l'étanchéité du joint est obtenue par une couche de lubrifiant et la planéité de la surface des plaques, elles se collent littéralement les unes aux autres. Si la surface de la plaque est endommagée, vous devrez réfléchir à la façon de changer la cartouche dans le robinet.

• une laisse est installée au-dessus de la plaque mobile (en raison des protubérances, la laisse déplace la plaque supérieure lors de la rotation);
• ensuite, la partie supérieure du corps cache la construction décrite et est reliée au fond;
• Le moyeu, l'essieu et la tige assurent le fonctionnement du système dans son ensemble.

Principe de fonctionnement

La fonctionnalité d'un mélangeur à levier unique n'est pas différente d'une conception conventionnelle à 2 vannes. Lorsque la poignée est tournée dans le plan horizontal, la température de l'eau est régulée et lorsque la poignée est relevée, la pression de débit change.

En position centrale, la plaque supérieure est dans une position telle que l'accès soit ouvert à l'eau froide et à l'eau chaude. En tournant à gauche ou à droite, l'un des trous se ferme.

Lorsque vous soulevez la manette du mélangeur, la même plaque supérieure se déplace par rapport à la plaque inférieure, le trou se mélangeant au trou du bas, la pression de l'eau change en conséquence. Dans ce cas, l'eau passe à travers un suppresseur de bruit en treillis métallique. Dans certains modèles, des languettes en plastique peuvent être utilisées à la place de ce maillage.

Problèmes avec la cartouche et son remplacement

Tôt ou tard, toute cartouche devra être changée, car elle comporte des éléments en mouvement. Bien souvent, la raison du remplacement n’est pas l’usure, mais l’encrassement ou les problèmes de joints en caoutchouc. Dans tous les cas, le problème peut être traité vous-même.

Dysfonctionnements possibles du mélangeur

Le plus souvent confrontés à de tels problèmes:

• une légère diminution de la pression est possible même avec une vanne complètement ouverte. La principale raison dans ce cas ne se trouve pas dans la cartouche, mais très probablement dans le fait que l'aérateur est bouché - il suffit de le brosser avec une brosse à dents. Un peu moins souvent, un début solide coincé dans un trou de la cartouche peut provoquer une chute de pression.
• l'encrassement de la cartouche peut provoquer un suintement continu de l'eau du robinet. En raison de la contamination, la plaque mobile ne peut tout simplement pas boucher complètement le trou par lequel l'eau pénètre dans le passeur.
• il est également un signe de défaillance de la cartouche peut être considéré comme l'incapacité à ajuster la température de l'eau, le changement spontané de la température de l'eau;
• Vous pouvez souvent entendre des plaintes sur le fait que j'ai commencé à creuser un robinet - remplacer la cartouche n'a pas aidé, la raison la plus probable réside dans le joint d'étanchéité, ce qui devrait sceller le joint entre le fond du mélangeur et la cartouche. Il est assez fin, aussi une légère corrosion du corps du robinet peut-elle empêcher toute étanchéité totale.

En soi, la cartouche est un produit bon marché. Par conséquent, si elle a été utilisée pendant plusieurs années, elle devrait être remplacée au moindre signe de dysfonctionnement par une nouvelle. Le coût des modèles avec un rapport qualité / prix acceptable commence à 250 roubles. Si une cartouche à billes est installée dans le mélangeur, elle peut être réparée par vous-même.

Remplacement d'une cartouche de disque

Beaucoup sont troublés par la question de savoir comment remplacer la cartouche dans le robinet, mais en réalité l'opération prendra environ 10-15 minutes. Cela n'a aucun sens de désassembler et de réparer la cartouche elle-même. Il suffit donc de désassembler le mélangeur et d'installer une nouvelle cartouche à la place d'une cartouche endommagée. (Voir aussi l'article Le dispositif du mélangeur pour l'évier: caractéristiques.)

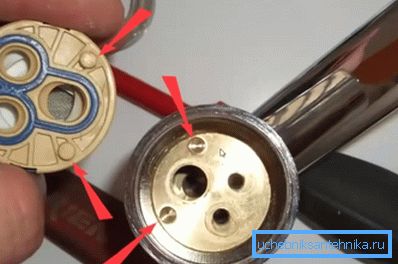

Malgré le même principe de fonctionnement, la conception des cartouches de fabricants différents est différente. Par exemple, elle peut être avec un fond plat ou sur les pattes, et le placement des pattes peut être différent. Par conséquent, lors de la visite d'un magasin de plomberie, il est préférable d'emporter une vieille cartouche.

Faites attention! Si l'emplacement des pieds sur le fond ne correspond pas, la fuite de la cartouche est garantie, car il ne sera pas possible de réaliser une étanchéité entre la cartouche et le fond du mélangeur.

Le démontage de la grue avec la cartouche s’effectue dans l’ordre suivant:

• l'alimentation en eau du mélangeur est d'abord coupée;

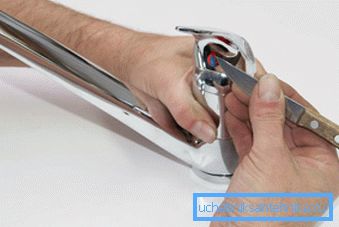

• puis, en faisant levier avec un couteau ou un tournevis, vous devez retirer la fiche du mélangeur. Il est peint en bleu et en rouge afin de ne pas confondre dans quelle direction la poignée doit être tournée;

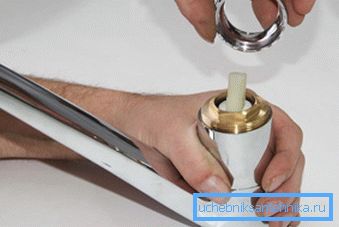

• Après cela, une clé à douille à 6 points sera nécessaire, une vis sera visible sous la doublure retirée, elle devra être retirée. Après cela, vous pouvez retirer la poignée et dévisser le tablier décoratif à la main - un écrou en laiton sera visible sous celui-ci, qui ne peut être dévissé qu'à l'aide d'une clé;

• Sur cette question, le démontage de la vanne avec une cartouche peut être considéré comme résolu. Afin de retirer l'ancien, il vous suffit de le tirer vers vous, peut-être en le secouant légèrement d'un côté à l'autre.

Avant d'installer une nouvelle cartouche, il ne sera pas superflu de nettoyer le support et de vérifier l'état des joints. L'assemblage du mélangeur est effectué dans l'ordre inverse.

Faites attention! Parfois, au fil des années, tous les éléments du mélangeur ont été soudés. Si vous ne voulez pas changer le mélangeur entier, vous pouvez alors utiliser le WD-40 - un moyen d’éliminer la rouille et les oxydes de la surface métallique.

Réparation de la cartouche de balle

Dans ce cas, il n'est pas nécessaire de remplacer la cartouche dans le robinet et les problèmes de fonctionnement peuvent être résolus en nettoyant et en remplaçant les joints.

Les instructions pour désassembler le mélangeur restent les mêmes, vous devez alors:

• Enlevez la balle, inspectez les trous et enlevez toutes les ordures qui s'y sont accumulées. Vous devez également inspecter la surface de la balle, elle devrait être parfaitement lisse.
• puis remplacez les joints en caoutchouc.

Faites attention! S'il y a des surtensions à la surface de la bille, le remplacement des joints d'étanchéité ne résoudra pas les problèmes - le mélangeur continuera à fuir.

Résumant

Dans toutes les cartouches du mélangeur, il y a des pièces mobiles, ce qui signifie que la friction fera son travail tôt ou tard et que la cartouche devra être remplacée. Heureusement, un tel appareil est bon marché et même un plombier débutant peut gérer le remplacement, il vous suffit de suivre les instructions suggérées. (Voir aussi l'article Comment choisir un évier: les caractéristiques.)

La vidéo de cet article peut être utilisée comme aide visuelle pour remplacer la cartouche dans le mélangeur.
