La grue en acier - simplicité et durabilité dans une seule

Les robinets en acier avec une partie de verrouillage en forme de bille d'acier se distinguent par une durabilité accrue et une simplicité de construction. La capacité de couper presque instantanément l'écoulement de liquide ou de gaz est très appréciée non seulement dans la vie quotidienne, mais également dans l'industrie - de tels dispositifs peuvent être trouvés à la fois dans un appartement ordinaire et dans une puissante entreprise chimique.

En bref sur le dispositif et la classification des vannes à bille

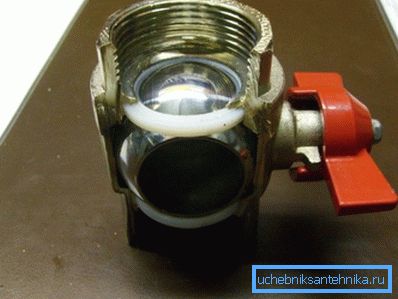

Toutes les vannes en acier à bille ont une conception similaire - l’élément de verrouillage est présenté sous la forme d’une bille métallique avec des segments coupés en parallèle. Un trou traversant se trouve au centre de la balle et le réglage du débit de liquide ou de gaz s’effectue simplement en tournant la poignée.

Faites attention! Un robinet à boisseau sphérique conventionnel n’a que 2 positions de travail - complètement ouvert ou fermé, c’est ainsi qu’elles se différencient des robinets ordinaires.

En ce qui concerne la classification, tout dépend du critère sous-jacent à la division en groupes.

Ainsi, selon la méthode de fixation, vous pouvez sélectionner les options suivantes:

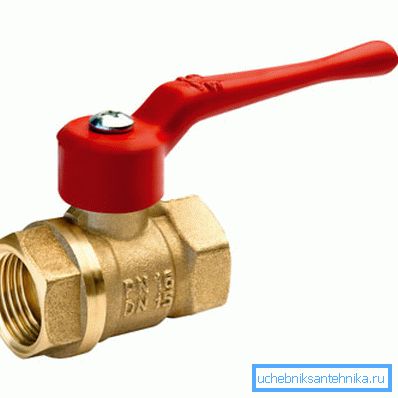

• embrayage - il est installé comme un raccord ordinaire pour tuyaux (il y a un filetage interne des deux côtés, de sorte que les tuyaux sont simplement vissés dans le robinet). De tels composés sont particulièrement sensibles à la qualité de l’assemblage et aux conditions de fonctionnement: s’il est soumis à des vibrations et à des pertes de charge, il est préférable d’abandonner le modèle à embrayage. Du fait qu'une telle connexion est détachable, de tels dispositifs sont particulièrement populaires lors de l'installation de conduites d'eau et de chaleur.

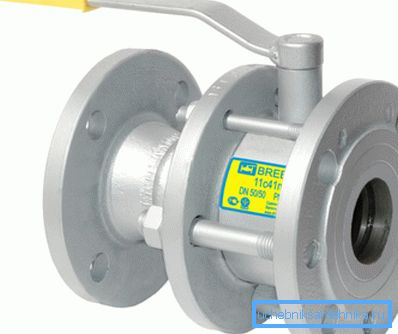

• connexion à bride - les disques avec trous sont soudés aux extrémités et la connexion aux tuyaux est réalisée à l'aide de boulons. Un clapet à bille en acier est un peu plus gros et pèse plus qu'un embrayage, mais il peut être utilisé dans des conditions assez difficiles. Dans l'industrie, ils préfèrent généralement de tels dispositifs;

• joint soudé - peut être considéré comme le type le plus rare, appartient à la classe des monoblocs. Il ne peut être utilisé que dans les cas où son remplacement dans le futur n'est définitivement pas nécessaire. Parmi les points forts, on peut seulement noter que la résistance aux contraintes mécaniques, aux vibrations, etc. - la force de soudage correcte est presque aussi bonne que celle du métal du tuyau. Un robinet à tournant sphérique en acier pour le soudage est généralement installé dans des endroits où les conditions de fonctionnement ne conduiront pas à une dégradation rapide, c'est-à-dire que l'humidité est normale, etc.

• Diverses combinaisons des composés énumérés sont possibles.. Par exemple, la désignation écrou-écrou indique qu'il existe un écrou borgne des deux côtés, ce qui permettra de l'installer même dans les conditions de manque d'espace libre. D'autres combinaisons sont également possibles, telles que choke-nut, etc.

Vous pouvez diviser les robinets et sur le principe d'action:

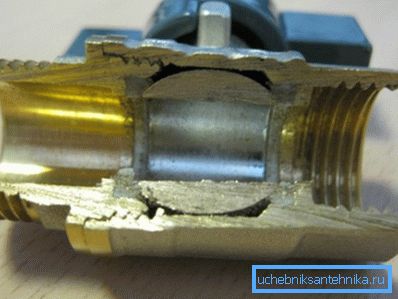

• les robinets de traversée permettent un simple passage d'un flux de liquide / gaz sans changer de direction et sans mélanger un autre flux. En fonction de la forme et de la taille, il est possible de distinguer les dispositifs à passage intégral (le diamètre du trou est égal au diamètre interne du tuyau) et les modèles dans lesquels la taille du trou est inférieure à celle du passage dans le tuyau;

• dispositifs angulaires - assurent la rotation du flux sous un angle de 90 °;

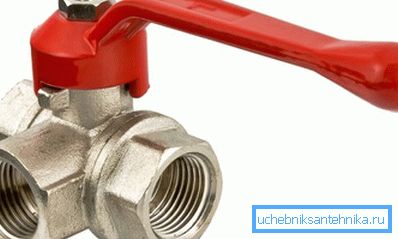

• Modèles à trois voies - une vanne à trois voies en acier peut fonctionner à la fois comme mélangeur et comme diviseur de débit (sa conception est discutée ci-dessous).

La classification peut être donnée par le type de poignée. On peut noter que les grues de petite taille sont équipées de poignées compactes en forme de papillon, ce qui est dû au fait que sa fermeture nécessite relativement peu d'effort. Mais les appareils plus grands sont équipés d'une poignée conventionnelle, ce qui vous permet de fermer le robinet sans effort.

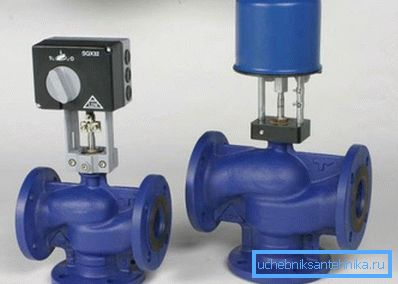

Faites attention! Dans l'industrie, l'installation d'une grande poignée est parfois impossible en raison du manque d'espace libre. Dans ce cas, un entraînement électrique régulant le fonctionnement de la grue est utilisé. Bien entendu, le prix d'un tel appareil n'est pas démocratique.

En savoir plus sur l'utilisation et l'installation du robinet à tournant sphérique en acier

Le principe de fonctionnement du modèle de débit conventionnel a été examiné ci-dessus, les grues à 3 conduites ou plus, c'est-à-dire les vannes à 3 voies, etc., suscitent beaucoup plus d'intérêt. Ces dispositifs sont plus compliqués, mais ils offrent plus d'opportunités par rapport aux grues classiques.

Vannes à trois voies

Le maximum qu'une soupape traversante conventionnelle puisse contrôler le flux d'un flux liquide / gaz, à 3 voies, est capable de séparer ou de mélanger des flux.

En réalité, selon ce critère, leur classement est effectué:

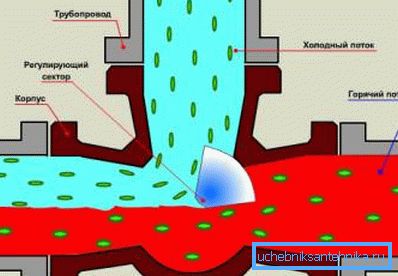

• robinet mélangeur - mélange 2 flux de liquide. De tels dispositifs sont utilisés comme mélangeurs ordinaires dans les appartements. Malgré la conception interne plus complexe, son installation reste simple et se fait à la main;

• séparateurs - dans de tels dispositifs, le flux de fluide entrant est divisé par 2. Il peut également rediriger complètement le flux entrant vers l'un des systèmes connectés. Cela permet, par exemple, de séparer complètement les circuits individuels dans le système de chauffage, ce qui est utile lorsque vous utilisez simultanément un chauffage à basse température et un chauffage conventionnel dans la maison.

En ce qui concerne le contrôle de la grue, les modèles les plus souvent rencontrés avec ajustement manuel. Mais si le budget n'est pas un limiteur, il est tout à fait possible d'organiser un ajustement automatique. Pour cela, il suffit d'installer un servodriver associé à un thermostat situé dans la pièce.

Installation de grue en acier

Les instructions d’installation sont extrêmement simples et dépendent du type de fixation (embrayage, bride, etc.):

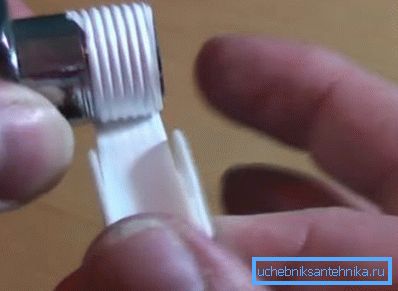

• lorsqu’un écrou borgne est utilisé, il suffit d’enrouler le ruban FUM sur le filetage extérieur de la vanne, puis de placer un joint, une bague d’étanchéité et l’écrou sur le tuyau. Après cela, il ne fera que visser l'écrou sur le filetage de la vanne;

• dans le cas de la fixation par bride, la connexion avec la bride sur le tuyau est assurée par des boulons à haute résistance, qui sont serrés à l'aide d'une clé dynamométrique. Un joint d'étanchéité est toujours situé entre la bride de la grue et sur la conduite. Si nécessaire, vous pouvez toujours serrer les boulons. La seule chose à laquelle vous devez faire attention est que tous les boulons doivent être serrés avec la même force.

Résumant

Le robinet à tournant sphérique en acier, de par sa simplicité de conception, sa fiabilité et sa durabilité, a pris une place louable non seulement dans l'arsenal des plombiers, mais également dans l'industrie. Une petite amélioration dans sa conception (modèles à trois voies) permet de résoudre presque tout problème de réglage du débit de liquide ou de gaz dans une conduite.

Il est également important que toute personne puisse faire face à l'installation d'un tel dispositif.La vidéo de cet article montre un exemple d'utilisation d'une vanne à 3 voies dans le système de chauffage.
