Nous choisissons et installons la valve maman-maman,

Dans cet article, nous allons parler de ce qu’est une grue maman-papa et de la façon dont elle se distingue de dispositifs similaires avec d’autres types d’éléments de connexion. En outre, nous considérons la classification des grues en fonction du type de connexion, ainsi que les caractéristiques de fonctionnement de ces appareils.

Classification des raccords filetés rapides

Vous ne savez pas en quoi le robinet 1 2 papa papa diffère du dispositif similaire maman-maman? Afin de répondre de manière exhaustive à cette question, nous examinons les caractéristiques des connexions filetées utilisées dans l'assemblage de systèmes de pipeline.

Pour raccorder le tuyau au raccord, il est nécessaire que le raccord soit d'une part l'élément de liaison et, d'autre part, le raccord. Ainsi, le raccord est vissé dans l'accouplement, ce qui permet d'obtenir la force de fixation requise.

Bien entendu, pour que le mode de fixation décrit soit appliqué dans des conditions réelles, l'élément de couplage sous la forme d'un couplage doit être équipé d'un filetage interne et le raccord doit être externe.

Traditionnellement, "maman" est appelé l'élément de connexion, réalisé sous la forme d'un couplage d'union. Ainsi, le "père" est un élément de liaison, réalisé sous la forme d'un étranglement.

Important: Les schémas de câblage qui fonctionnent avec l'utilisation de "maman" et "papa" sont couramment utilisés dans la construction de pipelines de diamètres de section transversale petits et moyens. L'installation de grands systèmes de canalisations d'une section transversale supérieure à 50 mm est généralement réalisée à l'aide d'une bride ou d'un joint soudé plus résistant.

Nous avons donc choisi les principaux types de raccords filetés utilisés dans la construction de pipelines, en prenant en compte les vannes.

Connecteurs filetés sur les vannes

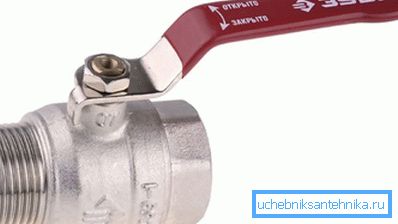

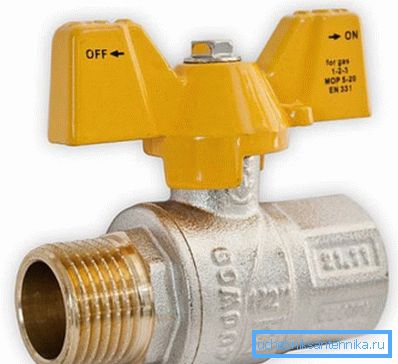

• Crane 1 2 maman papa, qu'est-ce qui caractérise son design?

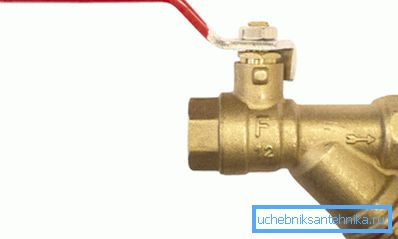

Sur le corps de l'appareil, en plus de la tige avec le volant d'inertie, on peut voir deux buses situées sur le même axe. D'une part, la buse se termine par un raccord fileté femelle, dont le diamètre est de 1/2 (12,7 mm).

D'autre part, le tuyau se termine par une buse filetée.

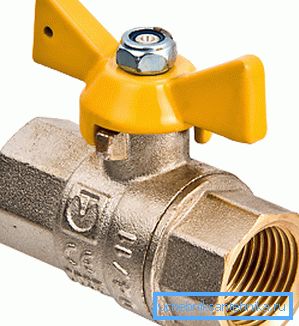

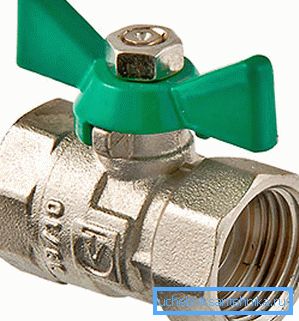

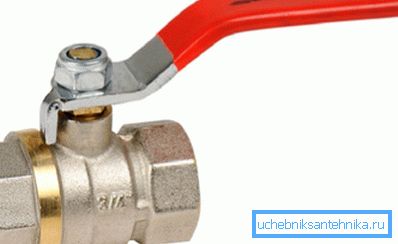

• Les vannes mère-mère des deux côtés sont équipées de buses se terminant par des raccords. De tels dispositifs sont la meilleure solution pour l'installation d'une grue dans la rupture du pipeline.

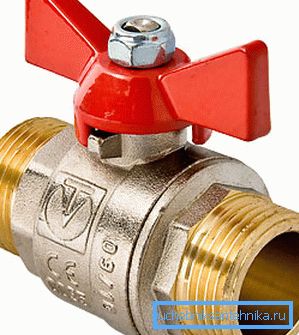

• Les appareils comportant un élément de liaison de type "père-père" sont des robinetteries sanitaires sur lesquelles sont disposés des raccords avec filetage extérieur.

Important: dans tous les appareils énumérés, le boîtier et les éléments de connexion sont en laiton ou en acier inoxydable AISI 316L. L'acquisition de vannes en métaux ferreux ou en alliages légers avec l'ajout d'aluminium n'est pas recommandée.

Caractéristiques de l'application

Une vanne à boisseau sphérique moderne est utilisée pour construire des pipelines conçus pour le transport de fluides liquides et gazeux. C’est pourquoi il est possible de trouver des appareils à la vente, avec éléments de raccordement de type couplage, conçus pour fonctionner au gaz ou à l’eau.

Alors, en quoi les modifications de gaz diffèrent-elles de celles de l'eau, excepté par la couleur des stylos?

1. Les vannes d'arrêt de gaz sont fabriquées en tenant compte des exigences de sécurité relatives à l'approvisionnement en gaz. Le respect de ces exigences affecte la qualité des matériaux utilisés et la précision de l'assemblage de tous les éléments structurels.

Encore une fois, toutes les vannes fabriquées officiellement pour les réseaux de distribution de gaz sont soumises à un contrôle de qualité obligatoire, puis certifiées pour une utilisation sur le territoire de la Fédération de Russie et des pays de la CEI.

Les vannes à gaz se distinguent par les caractéristiques suivantes:

• Tous les composants structurels, y compris la tige, sont assemblés à l'intérieur du boîtier, de sorte que le dispositif est absolument étanche et non séparable.
• La présence d'une tige anti-explosion rend le fonctionnement sûr dans les environnements domestiques et industriels.
• La présence de dispositifs technologiques conçus pour bloquer et sceller le volant.
• La possibilité d'utiliser des appareils dans une large plage de températures (de -40 ° C à + 60 ° C), ce qui est plus que nécessaire dans les conditions climatiques domestiques.
• Possibilité d'utiliser des appareils dans une large gamme d'indicateurs de pression (les robinets sont conçus pour une pression nominale allant jusqu'à 5 bars et un maximum de 20 bars).

1. Les robinets à tournant sphérique pour l'eau sont fabriqués avec un plus petit nombre d'exigences pour la qualité du résultat final.

La seule exigence essentielle à laquelle le produit fini doit satisfaire est une combinaison d'étanchéité et de résistance élevée à la corrosion.

À l'extérieur, les robinets à tournant sphérique pour l'eau ne diffèrent pas beaucoup des dispositifs similaires conçus pour fonctionner au gaz naturel. Mais il y a un point important: si le robinet de gaz peut être placé sur le système d'alimentation en eau, les vannes d'arrêt d'eau ne peuvent pas être utilisées pour fonctionner avec du gaz!

Caractéristiques de l'installation des vannes à gaz

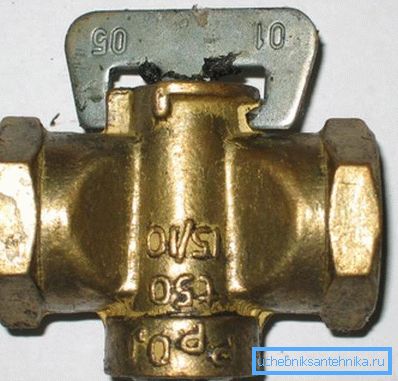

Jusqu'à récemment, l'approvisionnement en gaz naturel des maisons ou des appartements était contrôlé par des robinets en liège de mère à mère. De tels dispositifs ont été enroulés sur des fils externes lors de la rupture du pipeline.

Pour assurer l'étanchéité requise, le joint fileté a été enroulé avec un câble, puis plus tard avec un ruban adhésif. Afin de prolonger la durée de vie de la connexion, le joint le long du contour des raccords de l'accouplement a été recouvert de peinture à l'huile, ce qui, après séchage, a éliminé le risque de fuites.

Aujourd'hui, les grues en liège primitives et non durables ont été remplacées par des modifications de billes plus avancées avec une ressource importante.

Les nouveaux appareils, comme les anciennes versions, sont équipés d'éléments de connexion de type "mère-mère". Ceci est fait pour faciliter l'installation dans la rupture du pipeline sans avoir besoin de raccords de transition supplémentaires, ce qui peut affecter négativement le degré d'étanchéité de la structure.

Important: Lors de la construction de réseaux de distribution de gaz, seuls des équipements de verrouillage certifiés spéciaux sont utilisés. C’est-à-dire lors de l’achat d’une vanne d’essence, n’oubliez pas de vous assurer que le certificat est disponible.

Le remplacement de l'équipement de verrouillage est effectué par des spécialistes avec des tolérances spéciales. Tout d'abord, l'installation indépendante est potentiellement dangereuse et peut également entraîner des pénalités.

Caractéristiques de l'installation des vannes de plomberie

L'installation d'un robinet à tournant sphérique sur des tuyaux en métal peut être réalisée à la main sans avoir recours à des spécialistes.

Instruction de travail est la suivante:

• Si vous devez installer un appareil tel que "mère-mère", nous coupons le pipeline, après avoir coupé l'alimentation en eau. Coupez un morceau de tuyau de la taille du corps de la grue, sans compter les tuyaux latéraux.
• Nous traitons les extrémités des tuyaux avec un broyeur, nettoyant les bavures. Ensuite, nous retirons le chanfrein extérieur, ce qui simplifiera le processus de filetage.
• Ensuite, préparez le couteau et insérez-y un couteau qui correspond à la taille du filetage du taraud.
• L'extrémité du tuyau est lubrifiée avec une fine couche de graisse, par exemple, vous pouvez utiliser du lithol. Appliquez le même lubrifiant à la fraise.
• Nous appliquons le couteau au bout du tuyau et, avec un certain effort, nous commençons à couper les filets dans le sens des aiguilles d’une montre. Couper environ 6-7 tours.

La grue sur le tuyau de fer doit être enroulée pendant au moins 5 tours. Aujourd'hui, sur le marché, vous pouvez acheter des appareils avec un écrou à chapeau, conçus pour 3 tours, vous ne devriez pas acheter un tel renfort, car il est conçu pour les tuyaux en laiton et en cuivre.

Important: si la plaque se resserre après plusieurs tours, nous reculons d’un tour et coupons les copeaux. Après cela, vous pouvez encore avancer.

• Nous nettoyons la sciure de métal du fil fini et enroulons du ruban de lin ou de fumée.

L'enroulement est effectué dans le sens de l'enroulement de la grue. Si vous secouez dans le sens opposé, le raccord torsadé assemblera le joint dans un bloc.

• Nous récoltons la grue sur les extrémités préparées des tuyaux précédemment retirés des supports. Saisissant avec une clé à molette, nous enroulons les soupapes jusqu'à ce que 4 à 4,5 tours soient effectués à chaque extrémité. Assurez-vous que le volant d'inertie de l'appareil se met dans la position décongelée, où il ne fera que tourner.

Variétés polymères de valves du type "mère-mère"

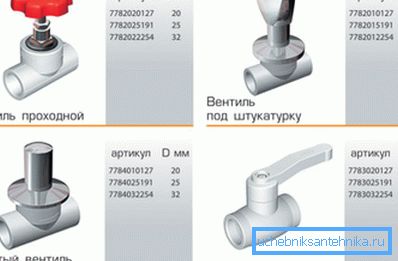

Outre les dispositifs métalliques cités précédemment avec des raccords de couplage sur les buses, des vannes d'arrêt en matériaux polymères sont couramment utilisées. Un exemple typique est les robinets en polypropylène destinés à être installés dans des systèmes de plomberie.

De tels dispositifs sont équipés aux deux extrémités de raccords dans lesquels les extrémités des tuyaux sont insérées pendant le processus de brasage. Les raccords d'eau en polypropylène, ainsi que les analogues en métal, sont sélectionnés en fonction du diamètre des entrées, mesuré en pouces. Cependant, le prix des produits polymères est plus abordable que celui des produits métalliques.

Presque toutes les grues en polypropylène sur le marché sont des dispositifs à billes dotés d'éléments de connexion mère à mère.

Conclusion

Maintenant que nous avons appris quels types de raccords sont utilisés sur les vannes et en quoi certains types de vannes diffèrent d’autres, il est temps de mettre ces connaissances en pratique.

Avez-vous des questions pour lesquelles vous n'avez pas reçu de réponses intéressantes? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
