Nous équipons l'alimentation en eau de banlieue du puits

Il est tout à fait possible d’équiper le système d’alimentation en eau du pays à partir d’un puits, si ce puits est bien sûr situé sur votre territoire et non foré dans un club-house, et que vos voisins l’utilisent également. Le fait est que dans le tuyau, vous ne pouvez pas mettre plus d’une pompe submersible.

Et toute son automatisation ne peut se faire qu’à un seul endroit et l’unité de pliage d’eau ne doit être installée qu’après la station de pompage. Mais il s’agit d’un problème domestique, pas d’un problème technique, et nous sommes intéressés par les travaux d’installation. Nous en discuterons ci-dessous. Nous vous montrerons en outre la vidéo présentée dans cet article.

Plomberie dans la maison

Bien

Note Il convient de noter qu’il existe deux types de puits: les puits artésien et le sable. La deuxième option (plus petite) vous permet d’exercer vos activités par vous-même, sans demander la permission à qui que ce soit et sans collecter d’informations. Mais les couches artésiennes appartiennent à l'État. Pour forer de tels puits, vous aurez besoin d'un paquet de documents et d'un permis payant pour extraire l'eau.

• De manière générale, lors du forage d'un puits, un passeport technique doit être délivré dans lequel son débit est appliqué. Malheureusement, tout ne se fait pas comme le requiert la loi. Par conséquent, vous devrez peut-être déterminer vous-même ce paramètre.. Il est nécessaire que vous sachiez quelle puissance la pompe peut être utilisée, plus précisément, combien de salles de bains le puits pourra entretenir en même temps.
• Pour ce faire, vous devez marquer le niveau du miroir (ne pas l’utiliser au moins une journée) et pomper toute l’eau du puits à l’aide de la même pompe que vous utiliserez, puis détecter le temps pendant lequel elle se remplira à fond - celle-ci le niveau est appelé statique. Vous devez maintenant diviser le volume d'eau pompée au moment de son remplissage et vous obtiendrez un débit - V_{eau pompée}/ t_{le remplissage}= débit du puits, que vous pouvez convertir en litres par minute, par heure ou en m³/ min, m³/ heure
• Maintenant, vous avez besoin d’une pompe qui capte le débit (m³/ heure), et vous pouvez voir les paramètres de l’appareil dans le passeport technique (manuel d’instruction) ou sur le boîtier. Lors de l'installation, lorsque vous abaissez la pompe dans le puits, ne la réparez pas immédiatement. Commencez par la démarrer et attendez que le niveau d'eau se stabilise. En d'autres termes, le pompage correspondra au remplissage. Ce sera le niveau statique par lequel le niveau d'immersion de la pompe doit être mesuré (à au moins 30 cm du miroir).

Consommation d'eau pendant une heure dans différentes salles de bain

Tranchées et pitholes

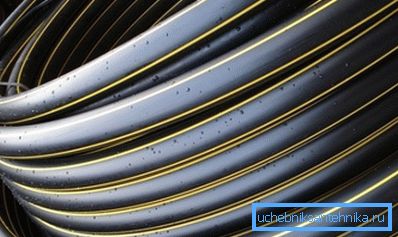

Dans tous les cas, vous devrez creuser une tranchée menant du puits à la maison, le long de laquelle un câble électrique sera installé pour raccorder la pompe submersible et le tuyau d’alimentation en eau de 32 mm lui-même; à présent, le polyéthylène haute densité est utilisé - polyéthylène basse densité.

La profondeur de la tranchée dépendra directement du climat de votre région. Elle doit être creusée à une profondeur supérieure à 50 cm par rapport au point de congélation du sol. Dans certains cas, elle peut dépasser un mètre et demi. Le fond doit être rempli d'un coussin de sable d'une hauteur d'au moins 2 cm - ceci vous permet de répartir uniformément toute la charge sur le tuyau lorsqu'il est aspergé de terre.

Si votre maison de campagne repose sur une bande de fondation, il est tout à fait possible que sa semelle se trouve également en dessous du point de congélation; vous devrez alors passer non pas sous le ruban, mais au travers.

Pour ce faire, vous devez poinçonner le béton, qui a très probablement un cadre de renforcement, donc ici, vous ne devriez pas utiliser une perceuse ou un ciseau comme embout pour un perforateur, mais une perceuse et un ciseau (si vous tombez dessus, puis meulez-le).

Afin de pouvoir travailler librement dans une tranchée avec perforateur, de l'extérieur et de l'intérieur du bâtiment, des pitholes sont creusés - la taille est déterminée par vos propres dimensions.

Pour la commodité de la maintenance préventive du puits, il s’agit d’un puits - il peut être disposé en briques ou en anneaux larges en béton et fermer le couvercle supérieur. Plus tard, si nécessaire, la tête de puits est isolée. Aussi Au lieu d'un caisson en béton, nous utilisons un adaptateur de fond que nous décrirons ci-dessous.

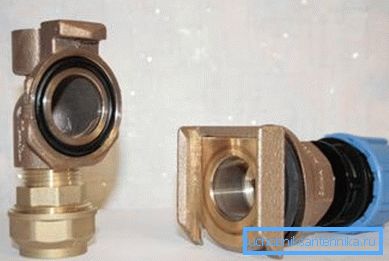

Adaptateur

Dans les cas où il n'y a aucune possibilité ou simplement le désir d'installer un caisson en béton, avec lequel vous pouvez entretenir la tête de puits, utilisez un adaptateur pour raccorder le tuyau, dont le prix sera bien inférieur à celui d'un puits en béton. Un tel appareil se monte assez facilement sous le niveau de gel du sol, nous allons maintenant vous en parler.

Une fois le puits installé, le tubage sera plus haut que nécessaire, par conséquent, la partie en excès est coupée par le broyeur, laissant une pièce au-dessus du sol qui sera fermée avec la pointe. Après cela, un trou est creusé dans le tuyau, en dessous du point de congélation du sol, avec un moulin à diamant ou une aciérie, pour le montage de cet adaptateur.

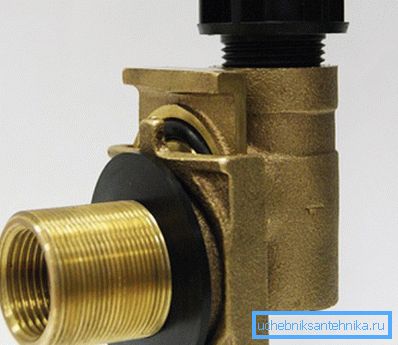

Après avoir percé le trou, nous déconnectons l'adaptateur en deux parties: elles sortent l'une par l'autre dans les rainures, comme indiqué sur la photo du haut. La pièce qui a une buse avec un filetage externe (il est clair qu'un écrou est vissé dessus) est nécessaire pour le montage sur le tuyau.

Il est assez simple de le fixer sur le tuyau - il vous suffit de placer le tuyau de l'intérieur avec le tuyau jusqu'au trou et de le fixer de l'extérieur avec un écrou, mais cela n'est rarement possible que lorsque la pointe est sous le niveau du sol. S'il y a une longue distance jusqu'au trou, cette partie y est abaissée à l'aide d'une tige (l'adaptateur est assemblé et la tige est vissée sur une autre partie) ou d'un fil.

Nous commençons l'assemblage - nous enroulons un clapet anti-retour sur la pompe et mesurons un morceau de tuyau en plastique allant de la vanne à l'adaptateur de manière à ce que la profondeur d'immersion dans l'eau soit d'au moins 30 cm en dessous du niveau statique (ce concept a été expliqué ci-dessus).

Nous pouvons maintenant passer à la phase principale et finale de l’installation de la pompe - pour cela, nous ne pourrons pas nous passer de la tige vissée à l’intérieur de l’adaptateur - cette partie est clairement visible sur la photo, ce qui montre comment l’adaptateur est déconnecté - un peu comme un bol noir sur le dessus.

Il faut donc tout d’abord plonger la pompe dans le tuyau, le maintenir par un tuyau en polyéthylène souple, puis continuer à plonger à l’aide de la tige - faites immédiatement une marque dessus pour savoir si l’intérieur de l’adaptateur a atteint la partie extérieure (la marque sur la tige est la partie extérieure du tuyau). Très probablement, vous ne serez pas en mesure d'entrer dans les gorges dès la première fois, mais ce n'est pas une raison de frustration, faites quelques tentatives de plus et vous obtiendrez certainement.

Note En tant que tige auxiliaire, vous pouvez utiliser le même tuyau PND avec un raccord à compression - fixez le raccord au point de fixation (cuvette noire), puis fixez-le au tuyau. Seul le HDPE doit être bien serré et ne vissez pas le raccord sur l’adaptateur pour pouvoir le retirer plus facilement après l’installation.

Le câble qui est attaché à la pompe pour la fixation est vissé sur le dessus de la tête, de sorte que la pompe repose dessus, et non sur l'adaptateur ou le câble électrique. Le câble électrique peut être branché sur les bornes en haut, mais vous pouvez simplement le relâcher dans la tranchée en contournant ces bornes - vous devez toujours l'augmenter, car cela ne suffira pas au bâtiment.

Alimentation en eau à la maison

Nous visons sur l'adaptateur un manchon en polyéthylène de compression pour les tuyaux et fixons le tuyau en HDPE à son autre extrémité, que nous déployons tout au long de la tranchée jusqu'à la maison. Il suffit de faire une réserve pour les entrées.

À ce stade, nous devrions avoir une tranchée avec un coussin de sable et un trou sous ou dans le ruban de fondation, ainsi qu’une fosse dans la pièce. Le caisson de la maison est généralement maçonné avec une brique, puis enduit, mais parfois des anneaux en béton ou même un large fût en plastique sont utilisés à cette fin.

Alors, imaginons une situation conditionnelle dans laquelle nous avons déjà introduit un tuyau en polyéthylène et un câble électrique dans le caisson, qui était installé dans la pièce (il est trop tôt pour remplir la tranchée - cela n’est fait qu’après les essais). Nous nous intéressons maintenant au système d’alimentation en eau supplémentaire situé à la datcha depuis le puits et, immédiatement après le PEHD du tuyau, nous installons la vanne principale (le câble chauffant ne compte pas, il est facultatif), après quoi le filtre grossier coupe.

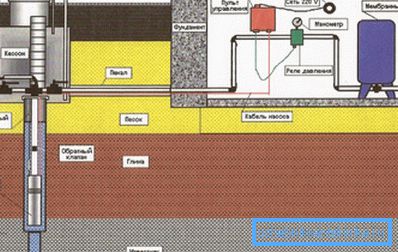

La photo du haut montre que, selon le schéma, un bloc est relié à un pressostat et à un capteur de marche à sec, bien que l'auteur de cet article soit parvenu à la conclusion qu'il était préférable d'acheter séparément un capteur et un relais, ce qui prolonge leur durée de vie. Dans tous les cas, un seul périphérique peut échouer, et pas l'unité entière.

Le câble de la pompe et le câble relié à la prise avec une alimentation 220 V sont connectés aux bornes du relais, mais vous ne pouvez pas installer le capteur de marche à sec, mais il sert à éteindre automatiquement la pompe si elle ne pompe pas d'eau, c'est-à-dire qu'elle tourne à sec. .

Un réservoir à membrane peut être encastré n’importe où, c’est-à-dire avant ou après le relais, cela n’a aucune importance, car dans tous les cas, une pression sera créée dans le réservoir lui-même et dans la section de tuyau allant du clapet anti-retour au clapet d’arrêt de la distribution d’eau. Plus ce réservoir est grand, moins le relais pour démarrer et arrêter la pompe fonctionnera fréquemment, car la pression de réserve augmentera, mais cette capacité ne doit pas dépasser 100 litres.

De plus, le mode de démarrage et d'arrêt de la pompe dépend des réglages définis sur le pressostat. Dans la version usine, le démarrage est déclenché à une pression de 2 atmosphères et à un arrêt à 3 atmosphères. Mais vous pouvez élargir cette plage en définissant le début sur 1,5 atmosphère et en arrêtant 5 atmosphères. En augmentant l'écart, vous réduisez le nombre de démarrages et d'arrêts du moteur, ce qui augmente sa durée de vie.

Conclusion

Après le montage final, le système d’alimentation en eau de la datcha doit être testé. Si tout fonctionne correctement et qu’il n’ya aucune fuite, vous devez remplir la tranchée et sceller le point d’entrée du tuyau jusqu’à la fondation avec du mortier de ciment ou de la colle pour carrelage afin que l’humidité du sol ne pénètre pas dans la pièce. Le tuyau est d'abord recouvert de sable pour le recouvrir de 5 à 8 cm, puis il est versé avec de l'eau pour rétrécir le sable et coulé avec de la terre.
