Nous installons des stations de pompage submersibles pour le

En termes de conception, une station de pompage avec une pompe submersible pour un puits ne diffère pas d'une installation similaire pour un puits, mais il existe un avantage important: le diamètre de l'unité n'a pas d'importance! Bien que les sources d'eau ne diffèrent pas beaucoup les unes des autres (à moins que par section et parfois - profondeur), une attention particulière doit être accordée à cet arrangement - il y a quelques nuances.

Ci-dessous, nous en parlerons plus en détail et verrons également la vidéo thématique de cet article en tant que complément.

Arrangement et installation

Types de pompes

Note Selon le principe du dispositif interne, toutes les pompes submersibles peuvent être divisées en centrifuge et en vibration. Et si nous parlons de types, nous pouvons parler ici de puits, puits, drainage et agrégats fécaux, mais, en fait, tout peut être utilisé pour la prise d’eau du puits.

• L’option la plus simple pour l’alimentation en eau à partir d’un puits à domicile est la pompe vibrante: elle est assez puissante pour une famille de 3 à 4 personnes et même pour arroser le potager. De plus, elle a un prix modique et une excellente ressource d’exploitation. Toutefois, une telle unité ne dispose pas de minuterie automatique pour le démarrage et l’arrêt; il faut donc un réservoir dans le grenier, qui est rempli puis consommé jusqu’à la prochaine recharge.

• Dans le cas où le puits est foré sur du sable, il peut arriver que la zone du filtre s'affaiblisse (le filtre à mailles s'use tout simplement) ou qu'elle n'existe pas du tout, alors il y a beaucoup d'éléments abrasifs dans l'eau, c'est-à-dire le sable. Dans de telles situations, les agrégats de tarière sont idéaux, pour lesquels les grains de sable ne constituent pas un obstacle.

• Les unités de drainage peuvent également servir de stations de pompage submersibles pour les puits. En effet, leur objectif principal est de pomper de l’eau sale de différents réservoirs, ce qui permet non seulement d’alimenter l’eau, mais également de nettoyer. De tels dispositifs peuvent être divisés en trois catégories - avec 1) turbine multicanal, 2) roue à canal unique et 3) roue libre:

1. La roue multicanaux est utilisée pour l’eau ordinaire, propre ou sale, avec de petits débris;
2. Un seul canal peut déjà être utilisé en présence de gros débris et même d’excréments;
3. Un type à roue ouverte peut recycler les gros débris, et même les feuilles tombées, car il y a un hacheur dans la pompe.

• Les pompes fécales, en fait, appartiennent également au drainage, seulement elles viennent généralement avec un type à roue ouverte et un broyeur. Mais ces unités sans aucun problème, vous pouvez pomper l'eau de leur puits.

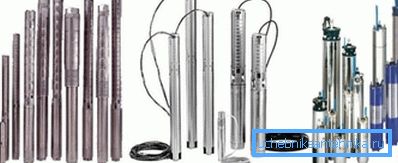

• Le plus souvent, les pompes centrifuges de forage de petit diamètre sont utilisées pour les puits, peut-être parce qu’elles y sont plus habituées, mais leur performance est également en altitude et la puissance choisie peut toujours être suffisante. Un petit avantage: leur petit diamètre - la pompe ne devra pas être retirée lors du nettoyage du puits - elle n’interférera pas.

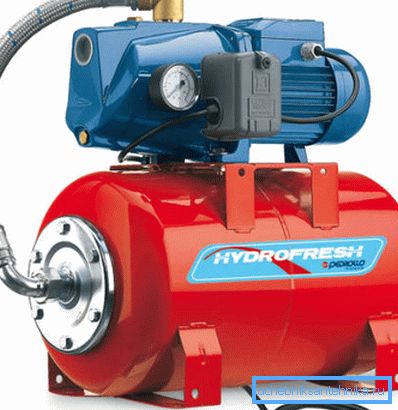

• Hydrophore appartient aux stations de pompage de surface et est conçu pour fournir de l’eau aux besoins domestiques d’une famille de 4 à 5 personnes. Si vous avez une bouche d’arrosage, sa puissance peut ne pas être suffisante. De plus, les instructions ne lui permettent d’être utilisée que jusqu’à 9 m d’immersion du tuyau d’arrivée d’eau, en dessous du niveau de la station. Cela signifie que jusqu’au miroir d’eau dans le puits ne devrait pas dépasser 8 m à un niveau dynamique.

Tableau de consommation moyenne d'eau

Note Le choix de la pompe doit être effectué en fonction de la consommation d'eau. Donc, vous devez tenir compte de son rapport à la consommation d'énergie par heure et de toutes les salles de bain en même temps.

Travail de montage

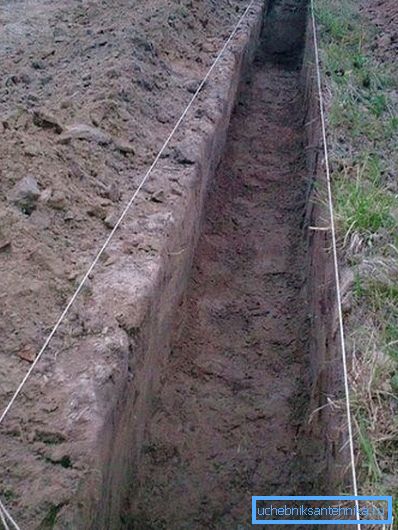

En règle générale, l'installation commence par creuser une tranchée du puits à la maison, comme sur la photo ci-dessus, et sa profondeur doit être supérieure au point de congélation du sol de cette région, d'au moins 10 à 15 cm, mais c'est encore mieux. Vous devez également faire une entrée dans la fondation du bâtiment ou creuser sous celle-ci (ce qui est rare) pour entraîner la conduite d’eau et le câble de raccordement électrique..

Il est préférable de creuser une tranchée à la maison à partir d'un puits, mais il convient de noter que la violation de ce principe ne constituera pas une erreur critique pour l'installation d'une pompe submersible (mais pas d'un hydrophore).

Dans le mur du puits, c'est-à-dire dans le cercle de béton, vous devez percer un trou à travers lequel le tuyau d'un diamètre de 32 mm et un câble électrique passeront librement. Mais ici, il convient de garder à l’esprit que ce n’est pas le tuyau lui-même qui traversera la bague, mais le raccord d’angle, qui mesure 50 mm. Il faut donc percer un trou d’environ 70 ou 100 mm de diamètre.

À une profondeur inférieure au point de congélation du sol, il est très souvent possible de trébucher sur les eaux souterraines qui vont pénétrer à travers les trous percés dans les fondations et la paroi du puits. Par conséquent, après la pose du tuyau et du câble électrique, les trous doivent être obturés de manière étanche avec un mortier de ciment-sable ou une colle à carrelage de toute marque.

Recommandation. Le sol, avec lequel vous allez remplir la tranchée, ne s'installera pas immédiatement dans sa position initiale. De plus, il pourrait y avoir des pierres tranchantes qui endommageraient les parois du tuyau. Par conséquent, un coussin de sable est coulé au fond de la tranchée, un tuyau et un câble sont posés dessus, puis 10-15 cm supplémentaires de sable sont coulés par le haut. Pour régler rapidement le sable, il faut le verser abondamment avec de l'eau.

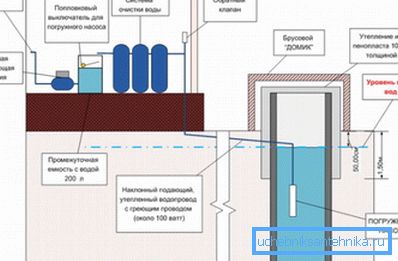

Il est très important de faire attention à la profondeur d'immersion de la pompe, en tenant compte du niveau dynamique (non statistique!) De la colonne d'eau. Cela suggère que la partie supérieure de l'appareil doit être abaissée à une profondeur d'un mètre et que sa partie inférieure ne doit pas atteindre le fond, au moins un demi-mètre.

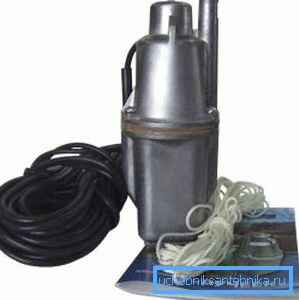

Autrement (si ces conditions ne sont pas réalisables), un tel équipement ne peut pas être installé, mais ici, vous pouvez utiliser une pompe à vibration telle que la Kid ou un hydrophore - les performances ne sont pas les mêmes, mais une prise d’eau sera fournie.

En règle générale, une station de pompage submersible d'un puits est équipée d'un court câble électrique, qui ne suffit jamais pour atteindre la source d'alimentation, c'est-à-dire pour l'introduire dans la maison. Par conséquent, vous devrez certainement la construire et s'il y a un bornier sur la tête de puits où la connexion peut être établie, vous n'aurez pas une telle opportunité.

Sélectionnez le câble manquant avec une double isolation sur la section transversale qui coïncide avec la pièce de pompage et effectuez l’un des types de torsion indiqués dans la figure ci-dessus.

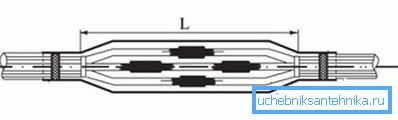

Chaque torsion séparément, puis tout le câble, en général, est fermé avec des raccords thermo-rétractables en polyoléfine (POF). Un tel retrait thermique lorsqu'il est chauffé à 120? se rétrécit de taille 2 à 4 fois et, après refroidissement, forme une excellente isolation qui ne craint pas l'eau et présente une résistance mécanique élevée. Pour chauffer l'accouplement, vous pouvez utiliser n'importe quelle torche ou même une torche (un journal en rouleau dans un tube).

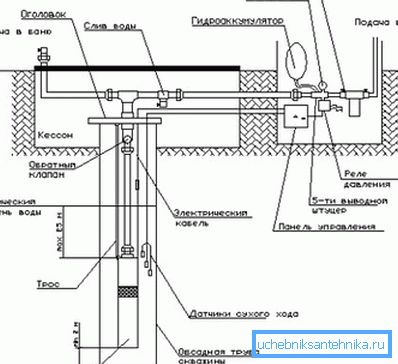

Nous arrivons maintenant au plus élémentaire - l’assemblage du schéma de câblage, que vous voyez dans l’image ci-dessus, et dans l’ensemble des documents de l’appareil, il est généralement également fourni. Cependant, outre l'ordre de montage, il convient de prêter attention à certaines nuances pour augmenter la durée de vie de l'ensemble de la station.

Commençons par l’immersion et la fixation de la pompe - le niveau d’enterrement vous est connu et le tuyau doit aller sans trop de tension, mais aussi pour ne pas pendre. Cette condition est réglée par un câble en acier fixé à une extrémité sur le corps à l'aide d'un boulon à œil et à l'autre extrémité dirigée vers le haut, soit vers la boîte, soit vers la bague extérieure du tube de production et de gainage.

Portons maintenant notre attention sur l’automatisation: lors du montage d’une station, vous rencontrerez des dispositifs tels qu’un pressostat et un capteur de fonctionnement à sec, qui peuvent être vendus séparément, mais peuvent être combinés en un seul appareil. Il n’ya pas de différence particulière ici, mais la plupart des maîtres préfèrent une version séparée, la plus fiable, à un prix plus avantageux.

Note Le réservoir d'eau de réserve crée une certaine pression dans le système. Plus ce réservoir est grand, moins le moteur sera démarré et arrêté souvent, ce qui augmentera sa durée de vie. Pour une maison d'habitation, un réservoir de 80-100 l suffira.

Les réglages d'usine du pressostat sont généralement réglés de sorte que le démarrage du moteur de pompage s'effectue à 2 atmosphères et l'arrêt à 3 atmosphères. C'est une pause tout à fait normale et avec un grand réservoir d'eau, les modes de démarrage et d'arrêt seront effectués de manière relativement modérée, mais vous pouvez en réduire le nombre.

Pour ce faire (si vous n’êtes pas obligé de maintenir une pression élevée dans le système), le mode de démarrage du moteur peut être réglé à 1,5 atmosphère et la butée à 5 atmosphères, le tout se faisant à l’aide d’un boulon de réglage (compression ou affaiblissement du ressort).

Conclusion

En conclusion, nous pouvons dire que la station de pompage automatique submersible pour le puits est montée non seulement par des spécialistes, mais de manière indépendante, mais avec toutes les exigences. La partie sol de la station (automatique) est le plus souvent installée dans une maison ou dans l’arrière-boutique, où un caisson est parfois fabriqué (une petite cave).
