Nous mettons ten pour une douche

Pour installer un TEN avec un thermostat de douche dans une parcelle de terrain, vous devez tout d’abord prendre ce radiateur électrique en fonction de la puissance requise et l’alimenter en 220V. De plus, vous pouvez installer un thermostat qui éteindra automatiquement l'appareil lorsque la température désirée sera atteinte - vous éviterez ainsi qu'il ne s'éteigne, en particulier lorsque de l'eau s'écoule soudainement dans le réservoir. Ce n'est pas très difficile à faire, mais seulement pour ceux qui savent comment faire, ce dont nous allons vous parler et aussi montrer la vidéo dans cet article.

Trucs et astuces

Sélection de chauffage

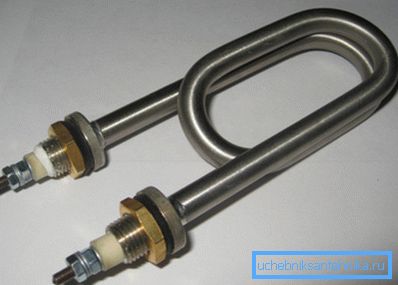

• Ce radiateur électrique est donc appelé tubulaire car il consiste en un tube métallique, repéré par 1 sur la figure du haut, et le chauffage s'effectue en fermant le circuit par une bobine de nichrome, également étiquetée 2.. La connexion de la chaîne se fait par les tiges de contact (4), auxquelles ce serpentin est attaché, mais pour éviter tout contact avec les parois du tube, il est pressé dans du sable de quartz très fin et ses extrémités sont obturées avec des bouchons en céramique (3).
• Le tube métallique de l'appareil de chauffage peut être constitué d'alliages différents. Il s'agit de titane, de cuivre, d'acier inoxydable ou d'acier au carbone et, bien sûr, de laiton, que l'on trouve le plus souvent dans des appareils d'une puissance moyenne de 1-2 kW.. En fait, le métal n’a rien à voir avec la qualité ou le taux de chauffage de l’appareil, mais il en détermine la durée de vie, où, bien sûr, le plomb est en titane. Mais dans la plupart des cas, le cas de n'importe quel alliage survit à l'hélice elle-même - il s'éteint plus rapidement que l'usure du tube.

• Bien entendu, lorsqu’une salle de douche est conçue pour fonctionner avec TEN, il est important que vous choisissiez la puissance de chauffage appropriée, ce qui dépend de plusieurs paramètres.. Tout d’abord, il s’agit du volume de votre réservoir dans lequel vous allez chauffer de l’eau; s’il dépasse 100 litres, vous aurez besoin de 3 à 4 kW pour un chauffage plus ou moins rapide de l’eau. Mais, comme on dit, un bâton ici a environ deux extrémités et un puissant appareil peut ne pas soutenir votre ligne et vous devrez en outre installer un stabilisateur soit pour tous les capteurs de courant de votre maison (commun), soit séparément sur l'élément chauffant (dans les cas extrêmes, réglez l'appareil à 1,5 -2 kW).

Recommandation. Il est possible que vous obteniez un réservoir pour une douche à la campagne avec un RTE n'importe où sur le côté, c'est-à-dire usagé. Dans ce cas, assurez-vous de vérifier l’intégrité de l’élément chauffant - sa résistance d’isolement doit être d’au moins 1 MΩ - sinon elle percera, c’est-à-dire battra avec un courant sous charge.

Installation et connexion

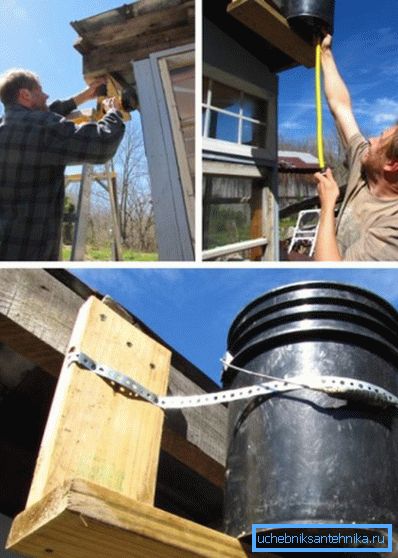

Voyons maintenant comment installer le RTE dans le réservoir pour une douche de nos propres mains (dans ce cas, nous supposons que nous avons déjà choisi le volume du réservoir et la puissance du chauffage, il ne reste que le côté pratique de la question). Tout d’abord, jetez un coup d’œil à la photo ci-dessus - vous verrez comment la partie terminale du tube de chauffage est arrangée - pour le moment nous nous intéressons au raccord, plus précisément à sa longueur (L) et au diamètre du filetage du tuyau (M).

Si nous avons un réservoir pour la douche avec du plastique TEN, l'installation sera beaucoup plus facile, mais si le réservoir est en métal, le processus sera un peu plus compliqué, mais mettons les choses en ordre. Tout d’abord, nous aurons besoin de percer deux trous horizontalement opposés sur la largeur des extrémités de l’appareil utilisé, à la base du canon, à partir de la base d’au moins 50 mm.

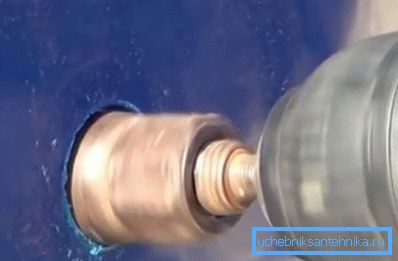

En plus de la distance entre les trous, ils doivent avoir le même diamètre que la buse (valeur M) et s’il s’agit d’un récipient en plastique, il est facile de le faire avec un couteau en acier ou en diamant, comme indiqué sur la photo du haut.

C’est beaucoup plus difficile si la capacité que nous utilisons est en métal - vous ne pouvez pas utiliser une fraise ordinaire et pour disposer les trous, nous aurons besoin d’un foret à métaux mince (2-3 mm). Nous devrons tracer deux cercles à l'emplacement des nids d'atterrissage et percer ces trous le long du périmètre avec un petit foret (plus la marche est petite, plus l'ouverture sera serrée).

Après avoir supprimé les pièces métalliques (pour obtenir de l’aide, vous pouvez utiliser un fichier ovale), traitez les bords avec un fichier semi-circulaire pour supprimer toutes les partitions laissées après le forage, comme indiqué dans les instructions.

Note Ne vous découragez pas si le trou dans le réservoir en métal s'est avéré ne pas être un cercle tout à fait clair. Toutes les fentes et les espaces (s'ils ne sont pas supérieurs à 1-2 mm) seront obstrués par une rondelle avec un joint en caoutchouc.

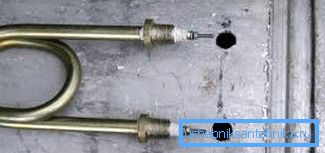

Maintenant, il est nécessaire d'insérer le radiateur lui-même à l'intérieur dans le conteneur avec TEN pour la douche, mais auparavant, des rondelles en métal avec des tampons en caoutchouc sont placées sur les raccords, et la même chose est faite à l'extérieur. Ensuite, l'appareil est fixé avec des écrous pour les raccords et peut être connecté à 220V, mais seulement après avoir versé de l'eau dans le réservoir.

Le thermostat est inséré dans le récipient de la même manière, à travers un trou dans la grille (de préférence près de l'élément chauffant). Après l'installation, le circuit de chauffage est interrompu par le thermostat et des tests peuvent ensuite être effectués.

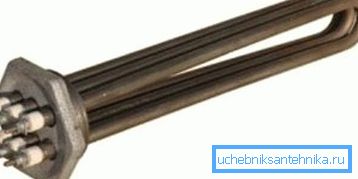

Mais rappelez-vous, si vous devez non seulement éteindre l'appareil à une certaine température, mais aussi le réguler, vous aurez besoin pour cela d'une unité TEN à plusieurs tubes. Cela vous permettra d’utiliser le thermostat, en modifiant la position de la poignée, pour régler la température souhaitée, qui dépendra du nombre de bobines de travail.

Conclusion

Vous pouvez choisir la solution la plus simple. Il vous suffit d’acheter en magasin un conteneur prêt à l’emploi muni d’un chauffage et d’un thermostat, mais le prix de cet équipement sera beaucoup plus élevé, comme si vous l’aviez assemblé à partir de pièces différentes. C’est donc à vous de décider ici, mais un dispositif improvisé de bonne facture n’est pas pire que celui fabriqué en usine.
