Nous posons la conduite d'eau du puits à la maison

Équiper le système d'alimentation en eau dans une maison privée d'un puits avec une pompe submersible ou de surface est tout à fait possible, à condition de bien comprendre le schéma de câblage de l'un ou l'autre équipement électrique. Actuellement, la plupart des résidents du secteur privé préfèrent les unités submersibles, plus puissantes et fiables.

Seulement ici, ils peuvent être différents, vous devez donc comprendre ce que vous choisissez. Nous parlerons de ces dispositifs, de leur méthode de connexion et de la pose des tuyaux ci-dessous, ainsi qu'une démonstration thématique de la vidéo présentée dans cet article.

Plomberie

Choisir une pompe

Note Pour le moment, nous ne nous intéressons qu'aux types de pompes submersibles (profondes) utilisées pour la prise d'eau des puits et des forages. Outre ces pompes, il existe également des pompes fécales et de drainage, utilisées à la fois pour nettoyer les toilettes et pour nettoyer les réservoirs d'eau ou les mêmes puits. De plus, ces unités sont divisées selon le principe de fonctionnement: elles sont centrifuges et vibratoires.

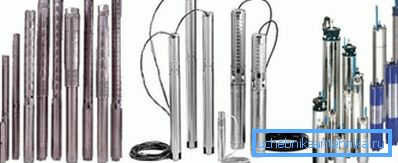

Actuellement, la prise d'eau des puits et des trous de forage peut être effectuée à l'aide de pompes submersibles et le niveau du miroir depuis la surface n'a pas d'importance (certains modèles sont capables de pomper de l'eau à une profondeur de 200 à 250 m) - il est important que la profondeur le permette. Si nous souhaitons installer de l'eau du puits à la maison, et pas seulement arroser le potager, nous devrions bien entendu privilégier les unités centrifuges.

Dans ce cas seulement, il est important de calculer correctement la puissance de l’appareil afin qu’il soit suffisant pour la maintenance de toutes les unités sanitaires de la maison. Pour effectuer cette sélection, tenez compte du tableau ci-dessous.

Consommation d'eau pendant une heure dans différentes salles de bain

Afin de déterminer la consommation totale maximale d'eau, il vous suffit de consulter le tableau ci-dessus et d'additionner les indicateurs de tous vos appareils. L'étiquette de la pompe, qui est nécessairement incluse dans son passeport technique (manuel d'utilisation) et souvent sur le corps même de l'unité, indique sa capacité et sa capacité nominale de prise d'eau en m³/ heure

En plus de la puissance et du principe de fonctionnement, les pompes sont également choisies en diamètre et en longueur - si le diamètre n’est pas important pour un puits, aucune unité ne s’introduira dans le puits. Cependant, la longueur est nécessaire pour qu'un appareil totalement immergé ne parvienne pas au fond d'au moins 30 à 50 cm, mais le niveau d'eau peut varier en fonction de la période de l'année ou de l'intensité de la consommation d'eau.

Il existe deux niveaux d’eau - statique et dynamique, à partir desquels vous devriez commencer à déterminer la longueur de la pompe submersible. Le niveau statique est l'indicateur lorsque la consommation d'eau n'a pas été prise pendant la journée, mais principalement repoussée par le niveau dynamique.

Pour déterminer le débit d'un puits ou d'un puits, l'eau est pompée hors de l'eau pendant une heure et cette marque, sur laquelle le miroir se retournera après cette heure, sera appelée niveau dynamique. Plus la différence entre les deux indicateurs (dynamique et statique) est petite, meilleure est la capacité de reconstitution des ressources. La pompe doit descendre à 30 cm sous le niveau statique et ne pas atteindre le fond à la même distance.

Creusement et autres travaux préparatoires

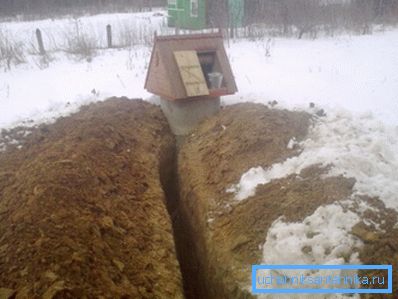

• Commençons par les paramètres techniques - le système d’alimentation en eau du puits à la maison est posé le long d’une tranchée dont la profondeur doit être au moins de 50 cm plus profonde que le point de congélation du sol de votre région.. En outre, cette figure comprend également un coussin de sable au fond de la tranchée, dont l'épaisseur doit être d'au moins 2 cm. Cela est nécessaire pour que le tuyau en polyéthylène ne soit pas endommagé sur les pierres et qu'une pression uniforme lui soit appliquée par le haut.

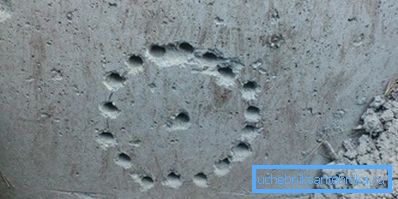

• Maintenant, en ce qui concerne le trou que vous devrez percer dans le mur de béton de l’anneau de puits, vous ne pouvez en faire un vainqueur ou un diamantoir, car le mur est renforcé avec du fil d’acier, et parfois même avec des armatures.. Par conséquent, vous devez tracer un cercle du diamètre souhaité afin de pouvoir insérer un raccord de coin à compression pour un tuyau en polyéthylène de 32 mm. Percez un cercle délimité autour du périmètre, comme indiqué sur la photo ci-dessus, puis élimez-le au centre avec un marteau ou un perforateur.
• Par le même principe, vous pouvez faire un trou dans la fondation, bien que ce soit un peu plus difficile - après tout, une telle bande a généralement une épaisseur d'au moins 40 cm. Il est donc préférable de percer le trou des deux côtés, de la rue et de la pièce.
• Pour que vous ayez la possibilité de percer un trou dans la fondation, vous devez creuser un trou dans la rue et à l'intérieur. Sa taille doit correspondre à vos dimensions et à la longueur de l'outil, c'est-à-dire que vous devriez avoir la possibilité de travailler avec une pelle et un poinçon avec une longue perceuse.
• De plus, avant de poser la plomberie, vous devez aménager un emplacement pour la station de pompage et surtout si vous utilisez le même puits à cette fin.. Vous aurez seulement besoin de poser la maçonnerie à l'intérieur et de la coller, vous pouvez également utiliser un large anneau de puits. Cependant, rien ne vous empêchera d'équiper une telle unité au sommet, sans utiliser de fosse, mais cela prendra une certaine place dans la pièce.

L'assemblée

Note Il est préférable d'utiliser un tuyau en polyéthylène d'un diamètre de 32 mm comme conduite d'eau menant de la pompe elle-même à l'unité de distribution d'eau. Il est étiqueté HDPE - polyéthylène basse pression.

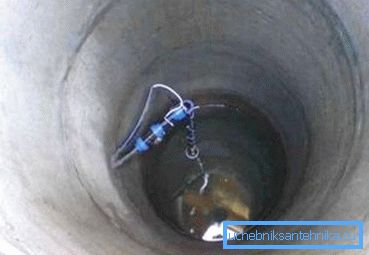

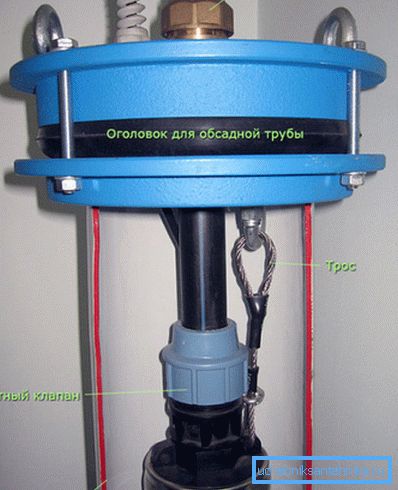

Regardez la photo du haut - vous voyez la connexion de la pompe submersible dans le puits, mais elle est également connectée dans le puits, seulement il n'y a pas de pourboire là-bas, mais passons à l'ordre. Un clapet anti-retour est vissé sur le dessus de la pompe, ce qui empêche l'eau de s'écouler dans le puits ou le puits, et la pompe est fixée à l'anneau de puits avec un câble fourni.

Pour la fixation en haut (à portée de la surface), un trou est percé dans la bague et un câble y est inséré, lequel, après étirement, est fixé soit avec un clip à boulon, soit simplement enroulé sur un renfort (pour les puits, cela se fait à la pointe).

Si vous avez un puits, vous enroulez le PND (à l'aide d'un raccord à compression) sur le clapet anti-retour de sorte que ce segment soit suffisant depuis la pompe en retrait jusqu'au trou traversant de la bague de puits. Là, ce tuyau doit être raccordé à une autre section allant du puits au noeud de séparation des eaux, à l’aide d’un raccord à compression angulaire.

Poser le raccord lui-même de manière à ce que la charge venant des bords du trou pratiqué dans la bague tombe dessus; tirer le câble électrique qui part de la pompe à travers le même trou.

Si vous travaillez avec un puits, vous trouverez en haut des bornes spéciales avec lesquelles vous pourrez connecter deux câbles - de la maison et de la pompe.

Si vous travaillez avec un puits, vous devrez établir une telle connexion directement dans la tranchée, car le câble du kit ne vous suffira de toute façon pas. Les torsades sont mieux isolées avec des buses thermiques, d’autant plus que leur prix est bon marché, inférieur au coût du ruban isolant.

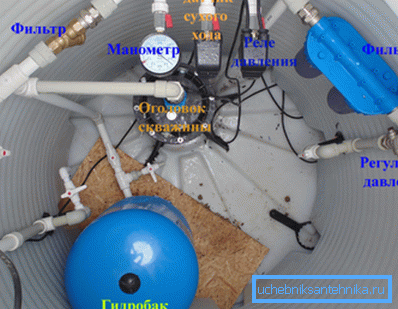

Passons maintenant à la connexion, plus précisément au montage de la station de pompage. Pour ce faire, regardez la photo du haut - vous pouvez voir comment se fait le premier stade de la connexion.

Allons-y, nous allons baisser le câble chauffant (cela ne nous intéresse plus pour le moment) et suivre les nœuds - du HDPE, qui provient de la pompe, la soupape principale se bloque, puis le filtre grossier et tout va au relais de pression et au capteur de marche à sec. Il est à noter que si le capteur et le relais sont dans le même bloc, ils sont moins fiables, il est donc préférable d’acheter ces nœuds séparément.

Le pressostat est directement connecté à la sortie (du même PND) au réservoir à membrane, qui est habituellement d’au moins 70 litres. Après cela, un autre filtre est installé, mais déjà finement nettoyé (il s'agit généralement d'un modèle avec une cartouche remplaçable), et le câblage de toutes les unités sanitaires de la maison commence.

Si vous souhaitez optimiser le fonctionnement de la pompe submersible, c’est-à-dire réduire les écarts entre les cycles de démarrage et d’arrêt, vous devrez modifier les réglages d’usine du pressostat.

Ainsi, l'arrêt automatique du moteur centrifuge par défaut sur la pompe se produit lorsque la pression dans l'atmosphère du réservoir à membrane 3 est atteinte et il est démarré lorsqu'il tombe à 2 atmosphères. Vous pouvez modifier ces paramètres en définissant 5 atmosphères pour un arrêt et 1,5 atmosphère par démarrage, mais veillez à ne pas endommager le périphérique lui-même.

En outre, le schéma d’approvisionnement en eau dans une maison privée à partir du puits doit être guidé par les instructions d’usine de la pompe. Bien sûr, le principe de connexion est le même partout et il est décrit ci-dessus, mais il peut y avoir certaines nuances.

Conclusion

En conclusion, il convient de noter que la durée de vie d'une pompe submersible dépend en grande partie de la pureté de la source d'où provient la prise d'eau, car ces unités ne sont pas conçues pour pomper le sable et le limon. Par conséquent, au moins une fois tous les 3 à 5 ans, vous devez nettoyer le puits de votre propre main.
