Noyau, boues et cuvelage de puits

Compte tenu des charges très importantes possibles lors de l'extraction et de la fourniture d'eau artésienne, ainsi que de la technologie de forage elle-même, le tubage en acier des puits est généralement utilisé comme fût pour une colonne d'eau. En plus de cela, plus de sections de colonne et de suspension sont utilisées, mais tout ce matériau sert toujours à un but. Ci-dessous, nous en parlerons plus en détail et, en complément, de la vidéo thématique dans cet article.

Les pipes

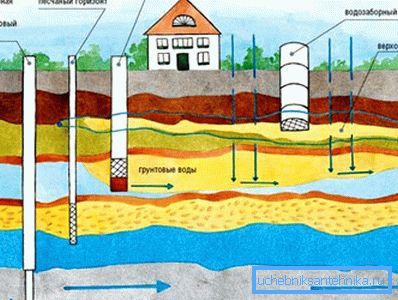

Note Il convient de garder à l’esprit que toute pénétration n’est pas artésienne, mais seulement celle qui atteint l’aquifère sur du calcaire, et tout le reste, moins profond, est fait sur le sable. Dans ce contexte, la longueur et le diamètre du tubage des puits changent car, à différentes profondeurs, les charges et les charges sont différentes.

Classification

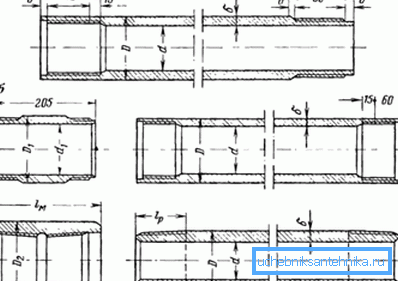

• Tout d’abord, comprenons ce qu’est un tubage pour un puits afin d’avoir une idée plus précise de l’utilité des autres types de forage. Ainsi, l’enveloppe sert à fixer les murs en ruine de la pénétration elle-même et à isoler le puits d’eau formé lors du forage. Pour la fixation les uns aux autres, trois types de connexion sont utilisés: raccord mamelon, antiadhésif et couplage (lorsque les composants sont vissés les uns dans les autres).
• L'aspect et les paramètres techniques du puits et du boîtier du puits sont pratiquement les mêmes, mais ils ont des objectifs différents lors de la détermination de la source. La colonne est utilisée pour la sélection et le transport du noyau carottier. Dans ce cas, le forage lui-même est appelé carotte. L'avantage dans ce cas est que la pénétration est effectuée avec une destruction minimale des parois rocheuses, ce qui facilite leur disposition et leur fonctionnement ultérieurs.

Note Sur la base de ce qui précède, la définition d'un colonnaire lors du passage des couches est un élévateur de noyau. Mais la définition du boîtier fait référence au même élément, mais en cours de fonctionnement.

• Comme dans la photo ci-dessus, un tel tuyau est bouché par le haut, mais comporte des trous latéraux. Il est conçu pour protéger la pompe de toute infiltration de boue (petites et grandes particules solides du sol).

Spécifications techniques

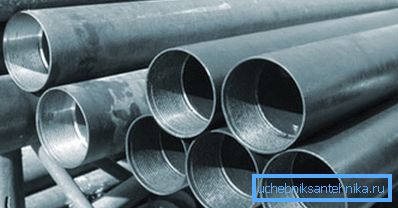

Selon le document GOST 6238-77 (UDC 622.245.1: 006.354), un cuvelage métallique pour un puits peut être utilisé principalement pour le forage de carottes et un filetage trapézoïdal interne est coupé à ses extrémités avec un pas standard de 4 mm. Comme nous l'avons déjà mentionné, leur longueur est très différente et peut aller de 1,5 à 6 m, mais cela dépend aussi de sa section. L'amarrage est effectué à l'aide d'un mamelon, qui est un tuyau avec un filetage externe identique des deux côtés (voir également l'article Plan d'entreprise: forage de puits sur une base commerciale).

Dans les cas où un boîtier de faible section est requis, des tuyaux en métal antiadhésif sont utilisés, à une extrémité desquels des filets intérieurs sont coupés et à l'autre extrémité, les filets externes ont toujours le même pas standard de 4 mm.

Étant donné la faible résistance des parois du matériau, ils sont principalement utilisés pour le forage de puits sur le sable, c’est-à-dire où il est possible de pénétrer à la profondeur minimale. Un tel dispositif est un peu moins cher en raison de l’économie de composants, car l’assemblage se fait ici sans téton.

Note Les éléments de boîtier avec un raccord fileté et un raccord fileté antiadhésif sont en acier, le groupe de résistance étant marqué M, K et D, comme requis par les instructions de la norme GOST 6238-77.

Pour la production de gaz et le forage d'eau pendant les forages rotatifs et par choc, un troisième type est utilisé: il s'agit d'un tube de cuvelage en acier destiné à un puits avec un raccord de couplage. Selon la norme GOST 632-80 (OKP 13-2100), on utilise pour la production de l'acier dont les groupes de résistance sont C, D, K, E, L, M et R. Il existe un filetage conique extérieur droit aux extrémités;

Le cône du filetage, où le diamètre de l'enveloppe du puits est de 114 à 168 mm, c'est-à-dire une petite section, est de 1/32, et lorsque le diamètre est supérieur à celui spécifié précédemment, le cône est de 1/16 - deux fois plus petit.

Les raccords ont un filetage identique, mais déjà interne, avec un revêtement de zinc pour la protection contre la corrosion. La longueur des éléments constitutifs avec une telle connexion varie de 9,5 à 13 m, le filetage extérieur étant recouvert de peinture pour des raisons de sécurité.

Pour les passages de carter de grand diamètre selon GOST 10706-76 (ST SEV 489-27), l'acier est utilisé avec une section de 426 à 1420 mm. L'assemblage de la colonne est réalisé par soudure.

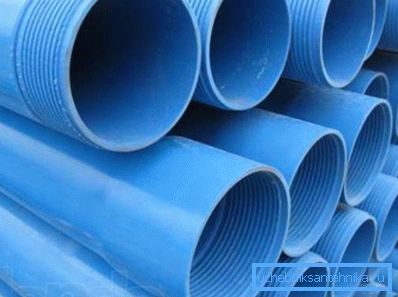

De plus, du plastique (polyéthylène, chlorure de polyvinyle, polypropylène) ainsi que de la fibre de verre sont utilisés pour la fixation des murs lors de la pénétration. De tels matériaux sont particulièrement populaires sur les sols saturés d'humidité, c'est-à-dire dans un environnement agressif pour l'acier. Dans le passé (et certains le font maintenant), le ciment à l'amiante était utilisé, mais une telle composition est nocive pour la santé et il est préférable de ne pas l'utiliser.

Dans des cas particuliers, on utilise une double enveloppe - sur le dessus - en métal et dans le milieu en plastique - mais le prix d’un tel projet est assez élevé et, en raison de son coût élevé, il est extrêmement rarement utilisé.

Conclusion

Tuyaux tubulaires de différents paramètres géométriques (longueur et largeur), que vous pouvez facilement acheter dans les quincailleries, ainsi que chez les foreurs. Mais n'oubliez pas que sans permis, vous pouvez passer à une profondeur ne dépassant pas 80 m (voir aussi l'article «Puits dans la maison de campagne»).
