Où et comment utiliser un robinet haute pression

Les vannes d'arrêt pour le travail à haute pression (VD) de divers milieux de travail - les liquides, y compris les gaz agressifs, le gaz, doivent garantir un fonctionnement fiable des industries. La principale place dans cette liste est occupée par le complexe de combustible et d'énergie. La principale différence entre de tels dispositifs réside dans le maintien de toutes les qualités de performance nécessaires dans la plage de 10 à 80 MPa. Aujourd'hui, nous examinons ce qui constitue un cône haute pression et une vanne à boisseau sphérique, ainsi que d'autres dispositifs similaires.

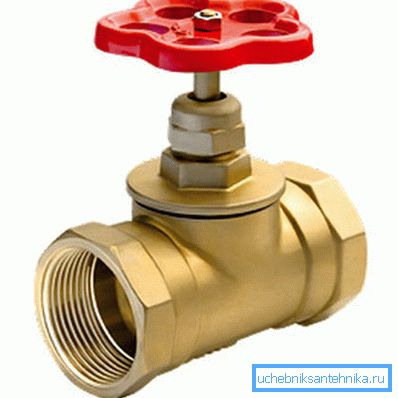

HP Stop Valve

Ces vannes comprennent des dispositifs capables de bloquer les flux de matériau en raison du déplacement alternatif de l'élément de verrouillage, qui se déplace perpendiculairement à la surface du boîtier le long du centre de l'axe. C'est une broche qui est vissée dans le filetage d'un écrou fixé en place. Son emplacement est dans le couvercle ou la chape (voir aussi l'article Robinet à boisseau sphérique DN15: caractéristiques de l'appareil et de son installation).

Le filetage en marche est submersible ou externe, il est auto-freinant, ce qui permet à la broche de rester dans une position intermédiaire et la pression existante du flux de fluide de travail n’a aucun effet sur le dispositif de verrouillage. La conception du corps de la vanne peut être:

La jonction de la broche rotative et du capot peut être du type à soufflet ou à bourrer. Classiquement - les vannes avec fermeture à membrane peuvent également être considérées comme des vannes.

Caractéristiques de l'appareil

Inconvénients des vannes d'arrêt:

• haut niveau de résistance dans le plan hydraulique;
• incapacité à utiliser dans des milieux liquides visqueux et extrêmement sales;
• fonctionnement de la vanne unidirectionnelle.

Grâce à la modernisation en cours des dispositifs existants de ce type, il a été possible de réduire considérablement l'influence des facteurs négatifs sur la qualité du travail, tout en augmentant les avantages des dispositifs:

• performances inchangées pour les chutes de pression élevées;
• petite course de l'élément de blocage pour compléter le recouvrement;
• l'instruction permet l'installation sur le tuyau dans une position commode pour la maintenance;
• petites dimensions et poids.

Grues à haute pression

Ces vannes sont conçues pour fonctionner dans des conduites dans lesquelles la pression dépasse la norme. Par conséquent, l'élément de verrouillage a dans ce cas une résistance accrue, avec la méthode la plus commode de chevauchement, ouvrant le flux de fluide de travail. Utilisez 2 types de robinets à tournant sphérique HP.

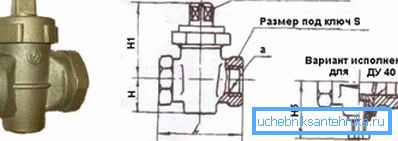

Conique

1. Un bouchon sert d’élément de verrouillage dans cette construction.
2. Le principal avantage des appareils réside dans le faible prix des pièces et leur simplicité.
3. Ce type de construction n'est pas utilisé pour le chevauchement complet ou partiel du flux de fluide dans les pipelines de gros diamètre, ni lorsque la pression et l'agressivité sont trop élevées. De ce fait, la DVG conique n'est pas si souvent utilisée dans les industries du gaz, de la métallurgie et du pétrole.

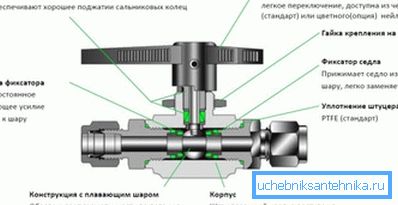

Balle

Dans ce cas, l'élément de blocage est une boule tournant autour d'un axe. Cette conception suppose une étanchéité élevée, une facilité d'utilisation, une fiabilité et une longue durée de vie de l'appareil.

En raison de ces qualités, les grues VD de ce type sont utilisées pour une grande variété de diamètres de tuyaux. Ils peuvent également être utilisés dans des conditions où la température dépasse + 200 ° C et dans des milieux agressifs.

Les principaux consommateurs de produits sont:

• l'énergie;
• industries chimiques, pétrolières, gazières et métallurgiques;
• utilitaires.

Astuce: pour les tuyaux de petit diamètre, l'appareil est installé au moyen d'une connexion par étranglement ou par couplage.

Lorsqu'il est nécessaire de couper le débit dans une conduite de grand diamètre, les vannes sont connectées par soudage ou par une bride. Ouvrez et fermez l'élément de verrouillage à travers le lecteur.

Conditions requises pour les vannes HP

Les matériaux utilisés pour la fabrication de tels produits doivent être conformes aux dessins d'exécution. Toutes les pièces ne doivent pas présenter de défauts pouvant affecter leur densité et leur fiabilité pendant le fonctionnement. Pendant la production, les étapes d’emboutissage, de forgeage, de coulée doivent être soumises à des essais non destructifs par radiographie, balayage à ultrasons ou une méthode équivalente.

Le corps des buses et des brides doit avoir un filetage métrique avec un grand pas, un champ de tolérance de 6g, ce qui correspond au GOST 16093. Les creux filetés sont arrondis.

Conseil: rectifiez soigneusement toutes les surfaces d'étanchéité.

Tout type de défaut pouvant affecter la fiabilité et l'étanchéité du joint ne devrait pas être autorisé.

Ce peut être:

• évier;
• clivage, fistule;
• fissure, risques et couchers de soleil.

Il est interdit d'utiliser dans les conduites VD (plus de 35 MPa) des liquides corrosifs et des brides gaz avec une surface d'étanchéité lisse et des raccords de type moulé. La durée de vie garantie des éléments d’armature VD doit être de 25 ans ou plus.

Conclusion

Les éléments ci-dessus ont été examinés - les vannes d’arrêt VD, ses caractéristiques, ainsi que les vannes utilisées dans ce cas. Vous avez également appris quelles sont les exigences imposées à un appareil de ce type et quelles caractéristiques il devrait avoir (voir également l'article Robinet de radiateur - Tout ce que vous devez savoir sur cette vanne et cette vanne de régulation).

La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
