Outil de forage de puits - variations et modèles

Si vous décidez de vous casser vous-même, vous aurez besoin de certains équipements et outils. Bien sûr, le moyen le plus simple est d’engager des foreurs professionnels qui ont tout ce dont vous avez besoin. Mais vous pouvez vous en charger vous-même.

Dans cet article, photo illustrée, nous allons discuter des outils à utiliser si vous percez un trou de vos propres mains.

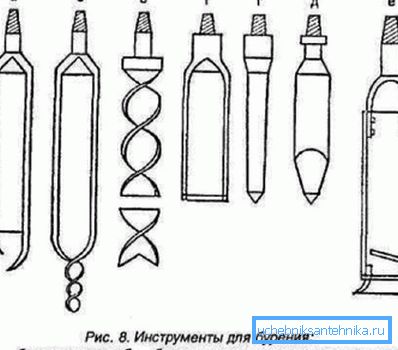

Outils de forage

Accessoires de forage de base

Notez que certains outils peuvent être fabriqués indépendamment, si leur prix dans le magasin ne vous convient pas. Des instructions détaillées sur la fabrication de certains équipements, ainsi que sur leur utilisation, sont disponibles sur notre site Web..

Aujourd'hui, les appareils de forage sont souvent utilisés pour le forage de puits, mais leur utilisation n'est justifiée que si vous devez percer à une plus grande profondeur.

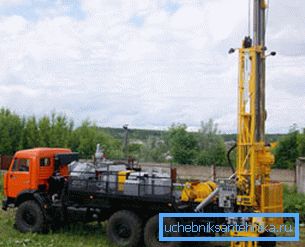

Photos de la machine de forage sur la base de la voiture KAMAZ

Parmi les autres outils, il convient de noter les cônes pour le forage de puits, qui non seulement atteignent une certaine profondeur, mais effectuent également le rinçage du puits en parallèle. Ce type d’outil est recommandé pour les sols rocheux.

Des expandeurs pour le forage de puits sont utilisés au cas où vous auriez besoin de creuser non seulement de manière profonde, mais également un fût de grand diamètre sous le tuyau.

Examinons maintenant certaines parties de l'équipement et des outils en demande lors du forage de puits.

Cuillère de forage

Cet outil est utilisé lors de travaux sur certains sols:

  • argileux;
  • sable humide;
  • limoneux;
  • les sables, qui comprennent des cailloux, du gravier.

La particularité de la cuillère est qu'elle se caractérise par deux types de mouvement:

  • progressive;
  • rotationnel.

Une cuillère de forage est un cylindre spécial composé des éléments suivants:

  • tête filetée;
  • le diamètre du filetage correspond au diamètre de la tige sur laquelle il est vissé;
  • tranchant;
  • cas - avec une incision longitudinale;
  • un bord est incurvé vers l'intérieur;
  • le second est aiguisé et sert de lame.

Pendant le forage, le sol pénètre dans le cylindre et s’y accumule avant de l’enlever du canon.

Conseil Les cuillères ont un diamètre différent et sont sélectionnées en fonction du type de diamètre de tuyau que vous prévoyez d'installer - 70, 140 ou 198 millimètres. En choisissant une cuillère en particulier, rappelez-vous que le diamètre doit être inférieur de 10 millimètres au diamètre du boyau.

Alésage en spirale et bobines

Ce type d'équipement est utilisé s'il est nécessaire de percer un puits dans des sols du type suivant:

  • argileux;
  • limoneux;
  • sable avec du gravier ou des scories.

L’essence du dispositif à bobine est la suivante:

  • tête filetée pour la connexion avec une tige;
  • bobine en spirale;
  • une lame spéciale est prévue à l'extrémité de la bobine.

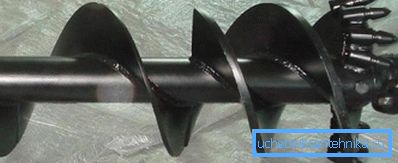

Alésage manuel en spirale

Lorsque la bobine tourne lentement dans le sol, la lame commence à couper le sol, ce qui soulève les bobines. Le sol s’accumule sur les bobines et s’en retire une fois la bobine retirée.

Connu de nombreuses femmes

Le but de cet équipement est de soulever le sol à la surface.

Il est recommandé d'appliquer sur les sols de deux types:

  • en vrac;
  • en vrac.

Conseil Vous pouvez fabriquer vous-même des outils tels qu'une coquille ou un alésage, en ayant le métal résistant nécessaire. Ou commandez la production dans l’atelier de métal, ce qui, dans tous les cas, vous coûtera moins cher que d’acheter des outils dans le magasin.

Variété golonki

Le puits est un appareil du type suivant:

  • un morceau de tuyau d'acier;
  • le diamètre de la conduite dépend de la taille estimée du puits;
  • le sabot de coupe est prévu ci-dessous - une bague en acier trempé et une lame qui coupe le sol;
  • il y a aussi une vanne en bas qui assure la fixation de la terre à l'intérieur du tuyau;
  • après avoir soulevé le zhelonka à la surface, la soupape s'ouvre et le sol est versé.

Conseil Lorsque vous travaillez sur des sables mouvants, il est préférable d’utiliser une valve plate en forme de disque ou de hanche.

Tiges de rotation ou de choc

Ce type d’outil est un tube spécial à tige de ventouse qui peut tolérer des charges même accrues, notamment:

  • la compression;
  • plier;
  • étirement;
  • torsion.

Aussi au lieu de tuyaux peuvent être utilisés des produits tels que:

  • barres d'acier carrées;
  • tiges d'acier de section circulaire;
  • conduites d'eau avec un mur renforcé.

Outils de forage rotatifs

Considérons quelques autres outils utilisés dans la méthode de rotation des puits de forage, ce qui implique:

  • mouvement de rotation;
  • pression nécessaire sur le terrain.

Pour ce type de forage, on utilise un émerillon spécial auquel sont également reliés:

  • rotor;
  • pompe à boue;
  • tuyau d'arrosage

Conseil Si vous voulez assurer la rotation du trépan dans la mine, dans ce cas, vous aurez besoin d'un moteur à vis pour fond de forage pour le forage de puits.

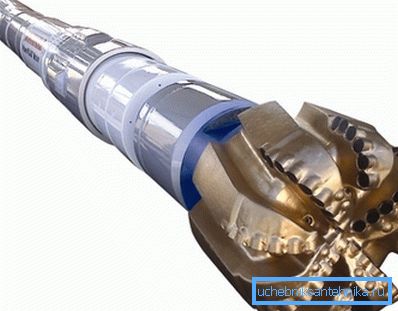

Variété de moteur à vis

Dans de tels équipements, un rôle important est attribué aux rotors: ce sont eux qui transmettent la rotation à la colonne entière. Pour cela, un treuil est utilisé et la vitesse de rotation dépend directement des mécanismes de transmission. Bien que certains rotors puissent fonctionner individuellement, c'est-à-dire sans treuil.

L’essence de l’émerillon réside dans le fait qu’elle fournit la connexion:

  • ficelle de forage;
  • système talevy.

A la suite d'une telle connexion, la colonne est tournée et l'alimentation de la solution dite de lavage est effectuée.

Un adaptateur spécial est monté en dessous, ce qui garantit une connexion fiable de l’ensemble du dispositif avec d’autres outils effectuant le perçage.

Pour alimenter la solution de lavage, on utilise un tuyau flexible conventionnel au moyen duquel le fluide est pompé dans les tuyaux. L'alimentation en fluide est réalisée sous pression pour laquelle une pompe spéciale est utilisée.

Conseil Pour éviter les fluctuations de pression lors de l'alimentation en liquide ou au moins pour minimiser sa probabilité, il est recommandé d'utiliser des compensateurs. Ils sont montés directement sur la pompe et atténuent les chocs hydrauliques.

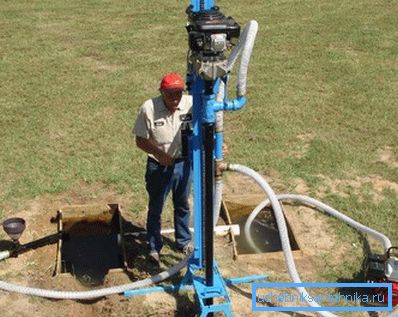

Percer avec une machine

À la fin

C’est l’ensemble principal d’outils permettant de forer un puits. Les grandes installations sont équipées d'entraînements de type diesel, électrique et à turbine à gaz.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
