Passe-câble: caractéristiques de l'appareil et de la

Afin de fournir un accès aux conducteurs, aux réseaux téléphoniques et à d’autres autoroutes à des fins d’inspection et de réparation, un puits en béton ou en plastique est installé. Et si de lourds modules antérieurs en béton armé étaient utilisés pour la fabrication de telles structures, ils sont aujourd'hui remplacés par des caisses légères en technopolymères.

Nous décrivons ci-dessous les caractéristiques de conception de ces produits, décrivent leurs principaux avantages et la technologie d’installation.

Caractéristiques de l'appareil

Construction

Comme nous l'avons noté ci-dessus, les puits téléphoniques des gaines de câbles et autres conducteurs sont utilisés lors de la communication.

Ils remplissent deux fonctions principales:

• Premièrement, l'installation d'un tel dispositif permet d'accéder aux conducteurs posés sans excavation. Pour vérifier l’état des câbles, rechercher la présence d’une rafale ou une réparation, il n’est pas nécessaire de creuser une tranchée. Il suffit d'ouvrir la trappe et de descendre à la chambre de puits.
• Deuxièmement, les puits de raccordement de câbles modernes ont une chambre interne assez spacieuse dans laquelle un équipement passif peut être placé.

Sur cette base, l'utilisation de tels produits est réalisée lors de la pose de presque tous les réseaux de communication..

A ce jour, de nombreuses modifications ont été apportées à ces puits.

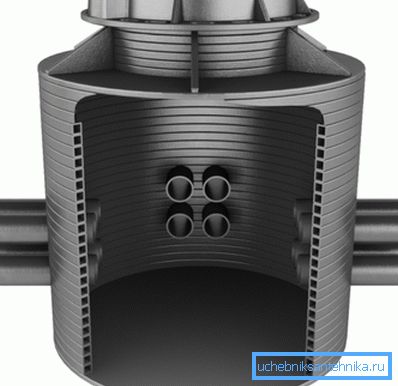

Cependant, le schéma général de leur conception reste inchangé:

• La base du corps est un volume important, en béton ou en plastique (PVC, polystyrène, polyéthylène, etc.). En règle générale, les modèles en plastique sont disponibles avec des raidisseurs, offrant un stock de résistance mécanique.
• La partie clé est montée sur la surface. Une bouche d'égout comprend généralement une base et un couvercle de puits qui se penche en arrière ou se dévisse.

Faites attention! Certains puits pour les conduits de câbles sont équipés de deux trappes: externe et interne. Simultanément, un système de verrouillage avec secret est installé sur la trappe intérieure, qui ne peut être ouvert qu'avec une clé spéciale.

• L'affaire avec l'écoutille du puits relie la bouche. Le design du cou peut également être différent, mais dans tous les cas, il est suffisamment spacieux pour que vous puissiez descendre jusqu'aux fils.
• Un certain nombre de modèles sont disponibles sans cou. Dans ce cas, la trappe est montée immédiatement sur la coque.

Variétés principales

En ce qui concerne la typologie, l'industrie produit aujourd'hui beaucoup de modifications de produits de ce type.

Ci-dessous, nous ne donnons que les plus demandés:

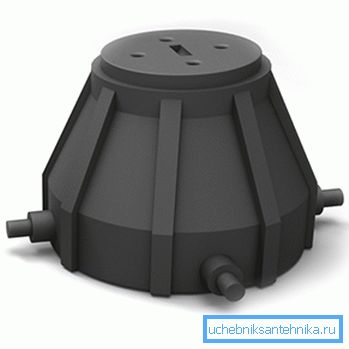

• KKT-1 et KKT-2 - sont utilisés comme systèmes de puits d'observation universels. Ils sont utilisés pour la mise en place de communications standard à paires basses dans les secteurs privés (KKT-1) et pour la mise en place d'équipements passifs (KKT-2).

• CODE - utilisé pour la pose de réseaux de fibres optiques. La chambre du puits est conçue pour installer des couplages optiques, ainsi que pour stocker un stock de fibres optiques.
• KKTM est un puits pour les réseaux téléphoniques à paires basses. Il peut être fabriqué avec un corps cylindrique (KKTM-1) et avec un fond étendu pour accueillir divers appareils (KKTM-2).
• KKS - une série de puits en béton pour la communication par câble. Tous les produits sont caractérisés par une grande résistance et une marge de sécurité. Peut être utilisé aussi bien dans les zones résidentielles que dans les installations industrielles.

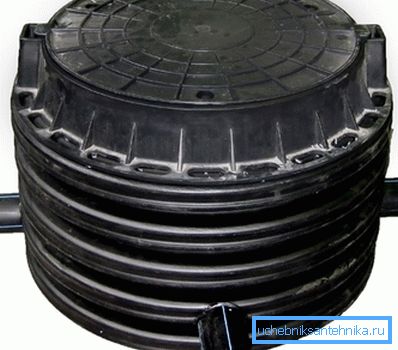

De plus, une place particulière dans cette liste est occupée par les puits de câbles pour câbles d'alimentation. Leur conception offre un niveau maximum de sécurité électrique grâce à l'utilisation de matériaux isolants modernes.

Les avantages du plastique sur le béton

Malgré toute la variété, les produits en plastique remplacent aujourd'hui progressivement les puits en béton dans de nombreux domaines.

Il y a plusieurs raisons à cela:

• Premièrement, ils ont un poids spécifique inférieur avec des caractéristiques mécaniques comparables.
• Deuxièmement, leur conception est caractérisée par une étanchéité élevée.
• Les matériaux utilisés sont chimiquement inertes (ils ne se dégradent pas sous l’influence de la solution de sol), sont durables et respectueux de l’environnement.

Faites attention! La faible porosité offre une résistance aux températures négatives pendant environ 50 ans. En même temps, cette période ne dépend pas du nombre de cycles de congélation, ce qui est très important pour la Russie centrale avec un climat instable.

• La plasticité du matériau permet la production de puits de pratiquement toutes les tailles et permet également la mise en œuvre de diverses solutions d'ingénierie (fixations de couplage, trous technologiques, etc.).
• Le prix des puits en plastique est également très abordable.

Technologie de montage

Pour que le câble puisse durer le plus longtemps possible, il doit être correctement installé.

Et avec certaines compétences, cela peut être fait de vos propres mains:

• Lors de la première étape, nous creusons une fosse dont les dimensions correspondent à celles du puits.
• Au fond nivelé de l'excavation, nous endormons une couche de sable que nous compactons à l'aide de tampers manuels ou électriques. En fin de compte, l'épaisseur de la couche doit être d'au moins 15 cm.

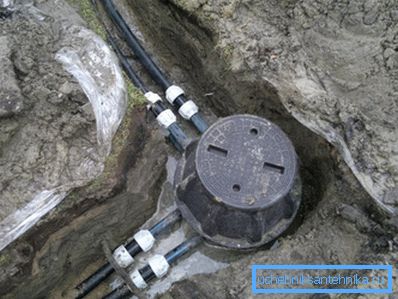

Faites attention! Dans les endroits très humides ou dans les prises d’eau souterraine, l’instruction recommande de placer une base de béton jusqu’à 150 mm d’épaisseur sous le produit.

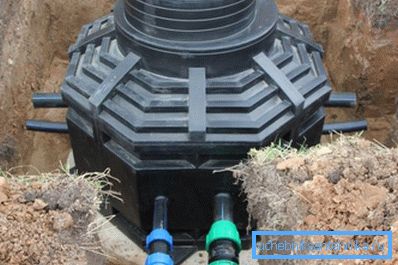

• Nous plaçons le puits sur la base préparée.
• Pour empêcher son "ascension" lorsque le sol est inondé, couler le béton "ancre". Pour le coulage, utiliser du béton de grade B15 et supérieur.
• S'il y a une soi-disant chambre de chargement dans la structure, nous la remplissons de béton.
• Après l’alignement final, nous commençons à combler le vide entre les parois de la fosse et le puits. Nous remplissons le mélange sable-sol par couches de 20 cm, avec compactage obligatoire.
• Si la gorge se trouve dans la zone de chargement, remplissez la zone aveugle en béton. Pour ce faire, nous installons un coffrage autour du périmètre de la couronne dans lequel nous coulons du béton.
• Au lieu d'une zone aveugle, vous pouvez utiliser une plaque de route avec un trou du diamètre approprié.

Conclusion

Utiliser des puits de câbles en béton et en plastique est au moins nécessaire pour économiser de l’énergie lors de l’établissement des communications. Après avoir correctement sélectionné la structure et l'avoir installée conformément aux recommandations ci-dessus, nous pourrons, d'une part, donner accès aux câbles et, d'autre part, les protéger de manière fiable des influences extérieures. La vidéo présentée dans cet article contient des informations plus détaillées sur les caractéristiques de conception et de fonctionnement de produits similaires.
