Plomberie à monter soi-même: du projet à l'installation de

Construire un système d'approvisionnement en eau dans la maison ou dans un appartement avec ses propres mains est une tâche plutôt difficile, mais néanmoins réalisable, même pour ceux qui n'ont jamais fait face à des tâches similaires. Après avoir consacré un peu de temps à la préparation, vous serez en mesure de mener à bien les travaux de conception et d’installation, tout en économisant sur les services de plombiers professionnels.

Naturellement, avant d’utiliser les outils, il convient d’explorer toutes les informations disponibles. Et pour cela, nous avons essayé ci-dessous de fournir des données de base qui pourraient vous être utiles.

Conception du système d'alimentation en eau

Source d'eau

Si nous devons concevoir un système d'approvisionnement en eau dans un appartement, les difficultés ne se poseront presque jamais. Cela est dû au fait qu'avec une alimentation en eau centralisée, il est nécessaire de poser littéralement plusieurs mètres de tuyaux pour relier l'entrée à la salle avec tous les points de consommation (il y en aura deux ou trois).

Lorsqu'il est plus difficile de gérer l'approvisionnement en eau d'une maison privée:

• Nous devons d'abord déterminer la source. Si un système local d'approvisionnement en eau est raccordé à la colonie, nous devons alors coordonner cette connexion dans le canal d'approvisionnement en eau de la municipalité ou auprès d'une autre autorité de délivrance des licences.

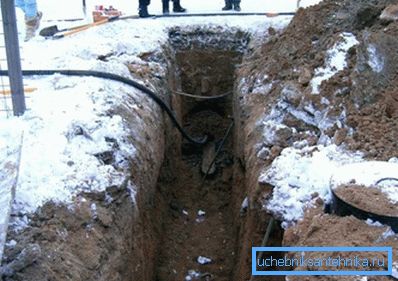

• La prochaine question concerne la connexion de l'autoroute à la maison.. Ici, bien souvent, il est nécessaire de décider comment poser la tuyauterie sous la route, car les communications ne sont pas toujours posées avant le bitumage. La solution la plus raisonnable dans cette situation consistera à attirer du matériel de construction, à savoir des installations de forage directionnel horizontal.

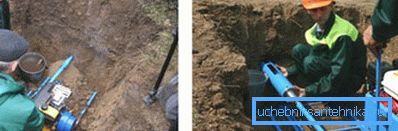

• Si vous ne voulez pas dépenser d'argent ou si vous devez traverser une route de 8 à 10 m au maximum, vous pouvez essayer de le faire vous-même.. Les experts sur la question de savoir comment percer un système d’alimentation en eau sur la route, recommandent l’utilisation d’une perceuse horizontale avec rallonges. Bien sûr, la procédure est très complexe, mais si vous avez plus de temps que d’argent, cela vaut la peine d’essayer.

Faites attention! Selon le BNS 3.03.02-97, la distance entre l’alimentation en eau et la route est d’au moins 2 m du bord de la pierre latérale. Cependant, dans chaque situation spécifique, il est utile de résoudre le problème séparément, car ces normes sont souvent ignorées par les communications précédemment établies.

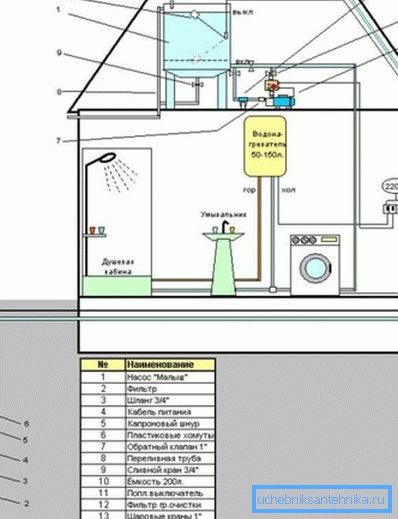

• S'il n'y a pas de conduite d'eau principale, il est nécessaire d'équiper une source séparée. A ce titre, il peut y avoir divers puits et forages, ainsi que des équipements équipés de pompes spéciales pour l'alimentation en eau de la maison.
• Pour une utilisation plus efficace de la source, il est intéressant d'installer, en plus de la pompe, un vase d'expansion pour stocker les réserves d'eau.. La présence d'un tel réservoir contribuera à uniformiser la pression dans les canalisations et vous pourrez utiliser l'alimentation en eau immédiatement, sans attendre que la pompe pompe la prochaine portion d'eau.

Faites attention! L'installation de vases d'expansion minimise également la consommation d'énergie et augmente la durée de vie de la pompe en raison de sa mise en marche plus rare.

• Enfin, vous devez penser au confort.. Dans une maison privée, la seule source d'eau chaude sera un appareil de chauffage électrique, à gaz ou à combustible solide. Par conséquent, lors de la planification des communications pour cet appareil, il est nécessaire de fournir un lieu séparé.

Tuyauterie dans la maison

Dans la maison elle-même, vous devez également concevoir un câblage de tuyauterie. Bien entendu, il est préférable que tous les points de consommation soient situés aussi près que possible du point d'entrée, mais ce n'est pas toujours le cas.

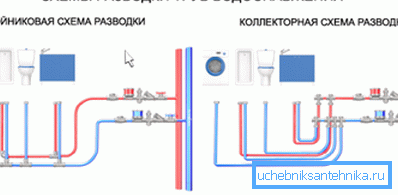

Il peut y avoir deux options pour la planification:

• Le câblage dit série est plus économique. À partir de la colonne montante, nous établissons un contour le long de tous les points de consommation, et devant chaque point, nous effectuons un té latéral. À travers un té, nous connectons la grue à un système d'alimentation en eau, économisant ainsi des volumes considérables de matériaux.
• L'inconvénient de l'acheminement séquentiel est l'instabilité de la pression: dès que nous ouvrons un robinet, le reste de la pression tombe à presque zéro.

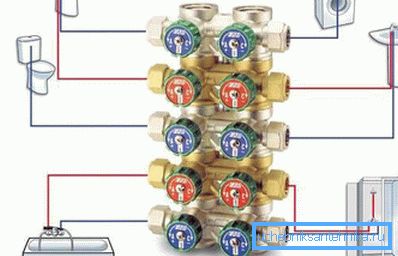

• C'est pour cette raison que le câblage du collecteur (en parallèle) est utilisé. Un collecteur avec plusieurs sorties est connecté à la colonne montante et les circuits d'alimentation en eau chaude et froide sont connectés à ces sorties - un pour chaque point de consommation. Le prix d'une telle solution sera nettement plus élevé, mais dans les grandes maisons, il vaut la peine de mettre en œuvre un tel système.

Enfin, n’oubliez pas l’évier. En règle générale, l’alimentation en eau est réalisée en parallèle avec l’installation du réseau d’égouts; veillez donc à envisager la pose de tuyaux de drainage.

Outils et matériaux

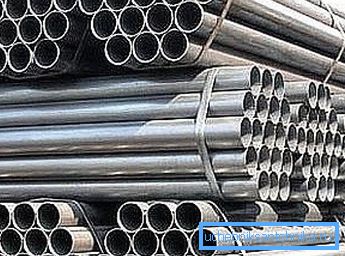

Choisir des pipes

Lorsque notre projet est prêt, vous devez choisir le matériel à utiliser pour le mettre en œuvre dans la pratique. Et tout d’abord, il est nécessaire de choisir des tuyaux appropriés, car la fiabilité et la durabilité de l’ensemble du système en dépendent en grande partie.

Pour analyser les options actuellement disponibles, il est intéressant d'étudier le tableau suivant:

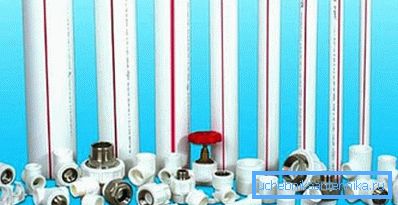

Comme on peut le voir sur la table, différents matériaux pour la plomberie présentent différents avantages et inconvénients. Cependant, ce sont souvent des tuyaux en polymère qui sont utilisés pour une installation indépendante du système ou des produits combinés: la partie extérieure, posée sous le sol, est en fonte ou en polyéthylène réticulé dense (PEX) et la partie intérieure en polypropylène ou en métal-plastique.

Nous sélectionnons des outils

En plus des tuyaux eux-mêmes, ainsi que des raccords appropriés pour eux et des vannes, nous aurons également besoin d'outils.

Si nous construisons l’ensemble du système avec nos mains du début à la fin, cela vaut la peine d’acheter:

• Shtroborez ou le perforateur pour travailler avec les conceptions de roulement.
• Vu sur du métal ou du plastique (en fonction des tuyaux que nous poserons).
• Poste à souder (s'il est prévu d'installer des connexions permanentes de tuyaux en acier).
• Fer à souder avec soudure (respectivement pour tuyaux en cuivre)
• Le coupe-tube est un outil spécial qui facilitera le processus d'adaptation des produits à la taille.

• Fer à souder pour tuyaux en plastique ou sertissage pour raccords à sertir.
• Un ensemble d'outils de plomberie - clés à molette et réglables, coupe-bordures pour dénuder les bords de tuyaux, etc.
• Niveau et roulette.
• Outil à main.

Aussi, ne soyez pas indifférent à veiller à la disponibilité d'un nombre suffisant de joints d'étanchéité et d'enroulement sanitaire. À l'aide de ces pièces, nous allons assurer l'étanchéité des points de fixation des vannes.

Installation du système

Joint ouvert et caché

Dans cette section, nous allons décrire comment faire vous-même la plomberie.

Et commençons par la préparation de la base sur laquelle les tuyaux seront installés:

• Le moins cher est la pose ouverte. Dans ce cas, tous les contours sont placés le long des murs de la pièce et fixés sur la base à l'aide de pinces. La fixation doit être suffisamment rigide pour éviter tout déplacement accidentel du tuyau, mais les fixations ne doivent pas pincer le produit ni le déformer.

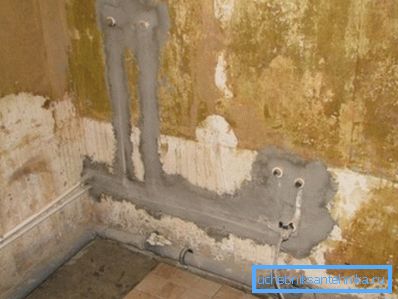

• Cependant, beaucoup n'aiment pas l'apparence des conduites d'eau et, par conséquent, dans les zones ouvertes, elles sont posées dans l'épaisseur du mur. Pour ce faire, dans le matériau de construction, nous fabriquons les rainures à l'aide d'un raineur de mur ou d'un perforateur, nous y fixons la communication et lustrons avec du mortier.
• Vous pouvez faire une solution de compromis. Dans ce cas, nous posons tous les tuyaux à l'air libre, mais nous les cachons derrière des boîtes décoratives. Ceci est particulièrement pratique si vous devez masquer une zone relativement petite, car le reste du contour est déjà caché derrière des meubles (par exemple, un meuble de cuisine).

Connexions de tuyaux

Il est maintenant temps de discuter de l'installation réelle du réseau d'approvisionnement en eau. Quel que soit le matériau choisi, les tuyaux seront de toute façon reliés entre eux par des raccords - raccords droits, coudes, coudes, etc. La conception du raccord et la méthode de fixation sur le tuyau dépendent de la technologie d'installation.

Le moyen le plus simple consiste à assembler le système d'alimentation en eau au niveau des raccords soudés ou à l'aide d'outils spéciaux pour tuyaux en métal et plastique. Nous examinerons ces deux options dans cette section.

Le soudage est utilisé pour raccorder des tuyaux en polymère:

• Produits coupés à la taille, nettoyant soigneusement les bords. Si le renfort métallique fait partie de la paroi du tuyau, nous le retirons afin de ne pas réduire la qualité du soudage.
• Sélectionnez le raccord dont le diamètre correspond au diamètre du tuyau et la configuration - la tâche.

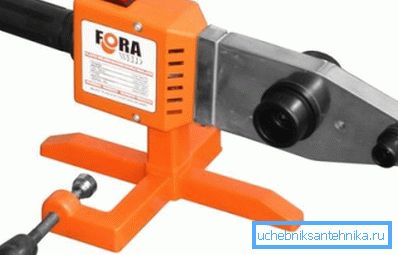

• Un tuyau et un raccord que nous attachons aux buses d'un fer à souder. Nous allumons le fer à souder et chauffons les pièces autant que le nécessite l'instruction (le temps dépend de l'épaisseur du plastique et de la puissance de l'appareil).
• Retirer les pièces de la buse et connecter, en poussant le tuyau dans le raccord sans rotation. Nous fixons pendant 30 secondes, après quoi nous libérons et donnons le plastique à polymériser. Vous pouvez utiliser la connexion en une demi-heure - une heure.

Faites attention! Lors du retrait du matériau de tuyau ne doit pas coller à la buse, sinon il pourrait y avoir des problèmes avec la connexion. Si des pièces en plastique restent sur le fer à souder, cela signifie que le revêtement en téflon est en mauvais état et que l'élément de travail doit être remplacé.

Les tuyaux en métal peuvent être connectés en utilisant des raccords de différentes conceptions.

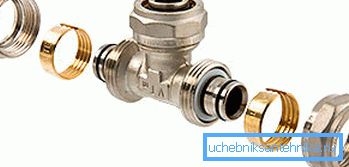

Moins fiables, mais en même temps plus faciles à installer:

• Nous coupons le tuyau en taille et mettons un écrou et un collier sur son bord, ce qui permettra de serrer la structure dans le raccord.
• Veillez à bien évaser l'extrémité du tuyau avec un calibrateur afin d'éviter la déformation des bagues d'étanchéité.

• Insérez le raccord dans le tuyau évasé, alignez le collier de serrage et serrez l'écrou jusqu'à ce qu'il se bloque. Un signe que nous mettons suffisamment d'effort est un léger craquement de la pince.

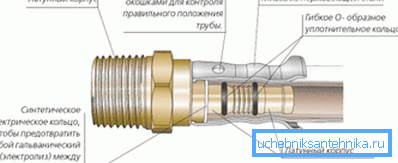

Les raccords à presser sont plus fiables, mais leur installation nécessite des compétences et des outils spéciaux:

• Le fragment du tuyau coupé à la taille est calibré en alignant soigneusement la lumière interne.
• Nous mettons sur le bord de la manche à sertir.
• Le raccord est inséré dans la buse calibrée, protégeant en outre le raccord de la corrosion avec un joint diélectrique.
• Fixez la connexion avec des pinces spéciales. Pour cela, un insert est installé dans la pince, dont le diamètre correspond au diamètre du tuyau à assembler.
• Si tout se passe bien, alors ce support devrait résister à une pression de travail pouvant atteindre 10 bars.

Selon l'une de ces méthodes, l'ensemble du système d'alimentation en eau est assemblé. Après cela, il ne restera plus qu'à installer les vannes, connecter les robinets et les mélangeurs, ainsi qu'à effectuer un test. S'il n'y a pas de fuites au niveau des joints, nous avons tout fait correctement!

Conclusion

Chacun peut équiper un système d'approvisionnement en eau de ses propres mains, mais seul celui qui passe son temps à examiner minutieusement tous les aspects de la tâche à venir parviendra à garantir une longue durée de vie du système. Vous pouvez en apprendre davantage sur les fonctionnalités des conduites d'eau à pose automatique en visionnant la vidéo présentée dans cet article.
