Pompe à main pour puits principales différences et types

De nos jours, la grande majorité des sources sont équipées d'un équipement électrique pour pomper de l'eau et les pompes manuelles pour les puits sont assez rares. En attendant, ce type d’appareil est parfait comme option de secours en cas de panne de courant et comme principal type d’alimentation en eau sur la parcelle.

Tout le monde sait que les intempéries et les pannes d'équipement peuvent laisser des zones entières sans électricité. Dans ce cas, la pompe à main garantit que vous ne subirez aucune interruption.

Types et caractéristiques de l'équipement

En fait, les options pour les dispositifs manuels de pompage de l'eau ne sont pas tellement différentes, la plupart d'entre elles diffèrent par les caractéristiques de conception et la configuration des nœuds utilisés. Le principe de fonctionnement est similaire pour tous les appareils, mais ils diffèrent en fonction de la profondeur à laquelle l'eau sera prélevée.

Pompes à piston

Comme vous le savez, ce type d’équipement convient le mieux aux puits de type abyssin, mais il peut également être utilisé pour des prises d’eau de configuration différente. Le principal avantage de ces appareils est leur simplicité et leur fiabilité..

Et si vous avez un petit équipement, des outils, si vous le souhaitez, vous pouvez fabriquer vous-même une pompe à eau manuelle pour puits. Vous devez admettre qu'il est peu probable que vous puissiez fabriquer vous-même un autre type d'équipement.

Considérez en détail toutes les fonctionnalités de cette conception:

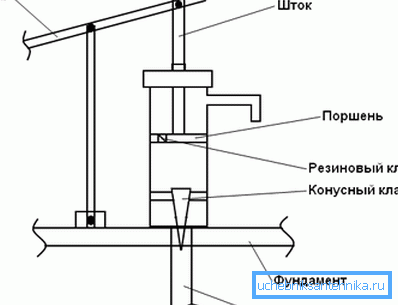

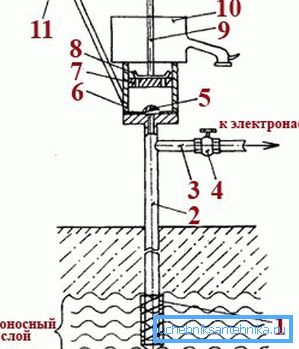

• L'eau est puisée dans l'aquifère par la prise d'eau 1. Selon le type de puits, il peut s'agir d'un jeu avec filtre (puits Abyssin), d'un filtre à mailles ou d'un filtre en plastique.
• Le tuyau 2 mène à la surface de la terre, son diamètre et sa longueur peuvent varier, mais il convient de rappeler qu’il doit répondre aux exigences suivantes: en raison du fait que la pompe aspire de l’eau, les parois du tuyau doivent être rigides. Le meilleur ajustement en métal ou en plastique.
• Si la pompe à main doit être utilisée en parallèle avec la pompe électrique, il est nécessaire de dériver la colonne de pompage avant le tuyau par lequel l'eau pénètrera dans la maison.
• Un autre détail important lors de l'utilisation de deux types d'équipement en parallèle est le tap sur une branche. Lorsque vous pompez l'eau manuellement, il faut la fermer, sinon l'eau ira dans deux directions et vous devrez beaucoup pomper. Mais la meilleure façon de mettre un clapet anti-retour, et vous ne devez pas constamment bloquer la ligne.
• Vient ensuite le corps de la pompe à main, dans lequel sont situées toutes les principales pièces de travail.

• Le clapet à disque 5 fonctionne comme suit: lorsque le piston se lève, il se crée un vide, le diaphragme s’ouvrant et tout l’espace se remplissant d’eau.
• Le cylindre 7 est l’unité de pompage principale qui, en montant et descendant, pompe l’eau par deux vannes.
• La vanne à piston 8 est située sur le dessus et fonctionne selon le principe suivant: le piston, en descendant, appuie sur l’eau, ce qui ferme la vanne 5, il ouvre également la vanne à piston et l’espace est rempli d’eau. Et lorsque le mécanisme se déplace vers le haut, la même force d’eau ferme la vanne 8 et le liquide est pressé dans le récipient ou s’écoule immédiatement.
• La capacité 10 peut être ou ne pas être présente dans la conception, tout dépend des caractéristiques d'utilisation.
• Le piston se déplace à l'aide de la tige 9, qui est reliée par une charnière à une barre d'équilibrage, qui sert également de poignée de travail.

Comme vous pouvez le constater, les principes de base de la physique sous-tendent le fonctionnement de ce mécanisme. Il n’ya rien de compliqué dans la conception, il est donc fiable et sans prétention.

Il est à noter qu'il est possible d'utiliser des pompes à piston avec une profondeur d'eau ne dépassant pas 10 mètres, faute de quoi le vide créé par l'appareil ne suffira pas à faire monter l'eau. (Voir aussi l'article Connecter une station de pompage à un puits avec vos propres mains.)

Pompes à tige d'aspiration

Ce type d’équipement ressemble à bien des égards au précédent, mais il existe des différences structurelles en vertu desquelles de telles pompes peuvent pomper de l’eau de grandes profondeurs. Leur principal avantage réside dans l'emplacement du mécanisme de pompage, il est situé en bas, de sorte que la profondeur importe moins.

Considérez le principe de fonctionnement de cet appareil:

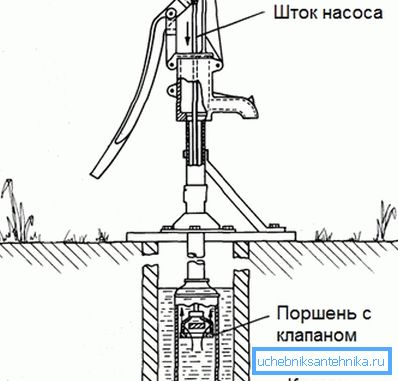

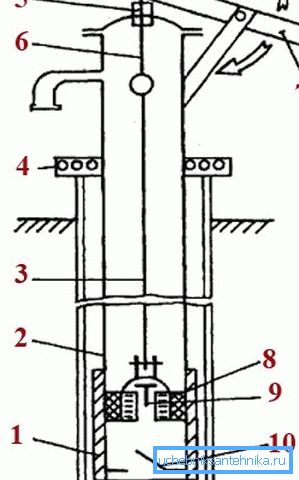

• Le cylindre de pompe 1 se situe tout en bas de la conception. La force et la correction géométrique constituent la principale caractéristique de ce noeud.
• Le cylindre est relié à une conduite d'eau qui va à la surface, où il est fixé de manière rigide sur le tubage du puits ou sur le mur de béton du puits avec une pince spéciale.
• Le tuyau à la surface est un ensemble de tiges 3, avec lequel la force sera transmise au mécanisme.
• Les tiges sont reliées à l'aide d'un système spécial à l'unité de pompage principale, le piston 8. Cette pièce doit être parfaitement ajustée au cylindre, car les performances du système en dépendent directement.
• Au fond du cylindre se trouve une soupape d'aspiration 10, qui peut être de différentes configurations - à la fois à disque et à bille. Il s'ouvre lorsque le piston monte et se ferme lorsqu'il descend.
• La vanne 9 étant située au milieu du piston, elle doit constituer une gorge spéciale pour de meilleures performances.
• Dans la partie supérieure de la tige est liée à la tige 6, qui est reliée de manière pivotante au poids d'équilibrage 7, qui remplit les fonctions de la poignée d'entraînement.
• À la place de la sortie de la tige du corps, un joint d'huile est placé 5, il sert à empêcher la saleté et les précipitations de pénétrer dans la structure.

Astuce! Comme le montre la pratique, la meilleure étanchéité du piston dans le cylindre peut être assurée de manière assez simple: en attachant un morceau de caoutchouc ou de cuir à sa partie supérieure, découpé selon le motif du trou.

Les principales caractéristiques du fonctionnement des pompes à tige de pompage, qui doivent être prises en compte:

• Rappelez-vous que la vanne de fond doit toujours être dans l'eau, il est donc nécessaire d'immerger le tuyau dans l'eau pour que, lors du pompage, la structure ne dépasse pas le niveau de l'horizon aquatique.
• Lors de l’installation et de la fixation de la conception, le piston doit être réglé de telle sorte que, dans la position la plus basse, il n’atteigne pas la vanne de 5 à 6 centimètres.

Le principe de fonctionnement de l'appareil est assez simple: lorsque le piston s'abaisse, la vanne inférieure se ferme et la pression de l'eau ouvre la vanne supérieure, ce qui permet au fluide de pénétrer dans l'espace situé au-dessus du cylindre. En remontant, le processus est inversé: l'eau ferme la vanne supérieure et un vide sous le piston ouvre la vanne inférieure.

Les principales caractéristiques de la pompe auto-fabrication

Comme vous le savez, l’équipement peut être acheté sous sa forme finie, mais son prix est souvent assez élevé. De tels coûts ne sont pas justifiés s’ils sont utilisés à la datcha ou en tant que solution de secours.

Dans ce cas, vous pouvez fabriquer vous-même l'appareil. Nos instructions vous aideront à cela:

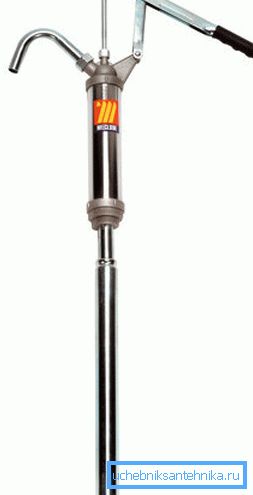

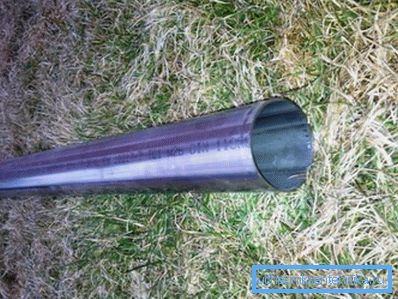

• Corps de pompe, option idéale - un morceau de tuyau en acier ordinaire ou inoxydable. La longueur de la pièce doit être comprise entre 80 et 100 cm environ.Avant utilisation, la surface interne doit être vérifiée pour une surface lisse afin d'optimiser les performances.

• Le capot supérieur est en métal ou en plastique durable. Un trou pour la tige est fait au milieu et un presse-étoupe est installé pour assurer la plus grande fiabilité.
• Suivant est de prendre soin de la fabrication du piston - plastique approprié ou en métal. Idéal - un morceau de tuyau de plus petit diamètre, passant vers l’intérieur avec de petits espaces. N'oubliez pas le joint en caoutchouc ou en cuir, plus le piston sera serré, plus les performances seront élevées, mais un ajustement trop serré rend difficile le bon fonctionnement de la pompe.
• Les tuyaux sur lesquels l'eau coulera doivent être suffisamment solides et denses, l'utilisation de tuyaux flexibles n'est pas autorisée.
• Faites particulièrement attention aux robinets, ils doivent être assez fiables pour ne pas laisser passer l’eau lorsque la pompe ne fonctionne pas. Ce travail est mieux fait avec l'aide d'un professionnel qualifié.

Note importante! Beaucoup font l'erreur d'installer la pompe sans base, la conception est ensuite lâche, ce qui peut entraîner la rupture de composants individuels. Il est préférable de fixer fermement le corps, et si c'est un puits Abyssin, vous pouvez verser une petite cravate.

Conclusion

Malgré l'automatisation totale de nos moyens de subsistance, il est préférable de toujours avoir une option de sauvegarde en cas de panne de courant. (Voir aussi l'article Comment choisir une pompe pour un puits: critères de sélection.) C'est pourquoi les pompes manuelles ne perdront jamais leur pertinence. La vidéo de cet article aidera à mieux comprendre ce type d’équipement.
