Pompe à vibration submersible pour puits: caractéristiques

Pour aménager un système d’alimentation en eau à part entière dans la datcha, il ne suffit pas de creuser un puits. Il est également nécessaire d’organiser l’approvisionnement en eau, qui fournira l’eau de puits à la maison ou à d’autres points où elle est nécessaire. C'est à cette fin que des dispositifs tels que des pompes vibrantes immergées sont utilisés.

Les pompes submersibles sont des dispositifs permettant de soulever et de pomper de l'eau. Ces mécanismes sont placés en dessous du niveau de l'eau, ce qui provoque une immersion complète de la pompe dans l'eau. Cette disposition du mécanisme empêche sa surchauffe.

Le processus de sélection d’un dispositif de pompage n’est pas aussi simple que cela puisse paraître à première vue. Lors de votre choix, vous devez savoir que les pompes submersibles sont centrifuges et vibratoires.

Différences entre les pompes submersibles vibrantes et centrifuges

La principale différence entre ces deux structures réside dans la manière dont le liquide est acheminé vers le haut. Si nous parlons de dispositifs centrifuges, nous utilisons des éléments rotatifs.

Les pompes à vibration pour puits ne sont pas équipées d'éléments rotatifs et leur eau monte en raison du mouvement du piston ou de la membrane élastique. Ces caractéristiques de conception offrent des avantages évidents aux produits de vibration, qui consistent dans la simplicité de l'appareil, un petit nombre de pièces et son faible coût, car le prix de l'appareil est bas.

Conception et fonctionnement des pompes immergées vibrantes

Les pompes vibrantes submersibles ne sont pas dotées de pièces qui tournent au cours du travail, leur conception ne comporte aucun roulement susceptible de tomber en panne après une longue période de fonctionnement. La conception simple, mais en même temps très réussie, de ces appareils vous permet de les faire fonctionner sans effectuer d'activités de maintenance.

La base d’une telle pompe est son corps, dans lequel se trouvent l’électroaimant et le mécanisme de vibration. Au moment de connecter l’appareil au réseau, l’ancre de son aimant électrique commence à faire un mouvement de translation et à vibrer, dirigeant l’effort sur la tige, sur laquelle le piston est fixé.

Selon les instructions de l'appareil, de l'eau pénètre dans l'entrée par le mouvement du piston, remplit la chambre par une vanne spéciale, à partir de laquelle elle pénètre dans le tuyau de refoulement lorsque le piston se déplace en arrière. La valve, qui a été mentionnée, s'oppose au mouvement du fluide dans deux directions, l'empêchant de s'écouler de la chambre de travail de l'appareil.

Champ d'application

Les pompes submersibles à vibrations peuvent être utilisées comme suit:

• Bien pompe. De petits indicateurs de pression du dispositif déterminent son utilisation uniquement dans les puits peu profonds;
• Bien pompe. Une telle pompe peut être utilisée à la fois pour fournir de l’eau propre à boire au fond du puits et pour la procédure de nettoyage du puits, qui consiste à pomper de l’eau avec des adjuvants de sable et d’argile;
• Alimentation en eau pour des besoins techniques. La pompe peut être utilisée pour pomper de l’eau de n’importe quel réservoir, par exemple, pour l’arrosage ou à d’autres fins.

Caractéristiques de conception

Les pompes vibrantes pour puits ou forages présentent un certain nombre de caractéristiques de conception qu'il convient de mentionner:

• Les dimensions réduites, le faible poids et la facilité d'installation vous permettent de connecter une pompe de ce type avec vos propres mains, pour lesquelles les instructions doivent être lues et observées attentivement.
• Il n’est pas nécessaire d’effectuer des actions supplémentaires, de régler ou de serrer les écrous, il suffit simplement de connecter l’appareil au réseau électrique, d’installer le tuyau d’alimentation en eau et de l’abaisser dans l’eau. Pour immerger la pompe, celle-ci doit être accompagnée d'un fort cordon de kapron;
• Certains modèles ont une fonction de protection thermique, qui est implémentée comme un interrupteur thermique, qui éteint la pompe lorsque la température de la structure atteint 100⁰C;
• Pour éviter que des impuretés solides ne pénètrent dans la chambre de produit, il suffit d'installer un filtre spécial;
• Il existe des modèles avec la fonction de prise d'eau supérieure et inférieure. Si votre pompe met en œuvre la prise d'eau supérieure, vous devez vous assurer qu'elle reste toujours dans l'eau, ce qui élimine le risque de surchauffe.

Faites attention! Les constructions dans lesquelles la chambre de prise d'eau est située dans la partie supérieure sont protégées du sable et des autres pièces lourdes pénétrant dans l'appareil.

Choisir une pompe

Quiconque souhaite acheter de tels dispositifs pour son propre usage pense à quelle pompe à vibrations choisir pour un puits?

En sélectionnant le modèle le plus approprié, vous devez prêter attention aux caractéristiques suivantes:

• Puissance de l'appareil;
• Performance, exprimée en volume d’eau pompée pendant 1 unité de temps;
• Tête ou hauteur à laquelle l'appareil est capable de faire monter l'eau.

Avantages des constructions vibrantes submersibles

Une pompe vibratoire pour puits est une structure dotée de nombreux avantages:

• Sans prétention à utiliser;
• Faible niveau sonore;
• Longue durée de vie;
• Absence de pièces rotatives et de pièces nécessitant une lubrification;
• Faible chauffage du produit pendant le fonctionnement;
• Faible usure des composants de la structure;
• Non sensible aux alcalis, qui peuvent être dans l'eau;
• Fonctionnement ininterrompu dans toutes les conditions de température;
• Mobilité et compacité du produit.

Installation d'une pompe à vibration submersible dans le puits

Une fois que vous avez répondu vous-même à la question de savoir quelle pompe vibrante choisir pour le puits et l’avoir acheté, vous devriez vous intéresser à la question de savoir comment l’installer correctement et comment conduire l’eau?

En réalité, ces tâches ne sont pas si difficiles, mais vous devez vous familiariser avec certaines nuances. La mise en place d’une telle pompe coûte deux, voire trois, car travailler dans un puits est une activité risquée et qu’une personne n’est pas toujours en mesure de tirer l’autre à une telle profondeur.

Travaux terrestres

Même avant le début du travail d'installation de la pompe, il est nécessaire d'effectuer toutes les manipulations liées à la création d'un système d'alimentation en eau à distance de la maison au puits. Pour ce faire, creusez une tranchée.

Il est souhaitable que la tranchée reste plate, sans virages ni courbes, cette forme permettra de ne pas perdre la force de pression. Pour creuser une tranchée, il faut avoir une profondeur d'environ 1-1,5 m.

Alors, creusez une tranchée de 40 à 50 cm de large en vous assurant qu'il n'y a pas de pierres tranchantes, de verres et de débris au fond de la tranchée.

Nous plaçons le coussin de sable au fond de la tranchée, constitué d’une couche de sable compacté d’une épaisseur de 10 à 15 cm, recouvert de géotextile, qui sera ensuite enveloppé dans un tuyau. Après cela, vous pouvez procéder directement à la pose de tuyaux.

Pose de conduites d'eau

Pour la construction de la plomberie sur la rue peuvent être utilisés plusieurs types de tuyaux:

• Tuyaux d'acier;
• Tuyaux métalliques;
• Tuyaux en acier inoxydable;
• Tuyaux en polypropylène;
• Tuyaux à soda (convient uniquement pour la plomberie temporaire).

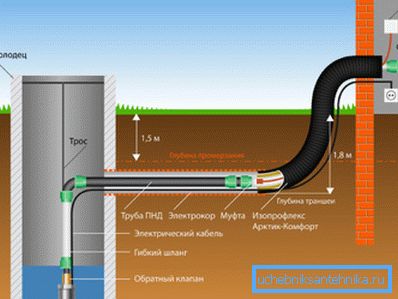

La procédure proprement dite de la plomberie est composée des étapes suivantes:

1. Les sections de tuyaux sont reliées du puits à la maison elle-même;
2. Le tuyau d'eau est enveloppé de matériaux isolants thermiques et est tiré à l'intérieur du tuyau de plus grand diamètre. L’amiante ou les eaux usées en plastique sont couramment utilisées à cet effet;

1. La structure résultante est posée dans la tranchée excavée et marque l’emplacement sur le mur du puits, qui sera encastré;

1. Un trou de 15 cm de diamètre est percé dans le mur de la gaine, ce qui permet de recouvrir le mur du puits avec une solution de béton qui, après séchage, est isolée avec du mastic bitumineux.
2. Nous tirons l’eau dans la gaine de manière à ce qu’elle pénètre au moins 25 cm dans l’arbre du puits;
3. Enfin, installez le robinet et le té. En tournant le tuyau vers le bas, vous arrivez à l’endroit où est installée la pompe vibrante du puits;

Conseil Un robinet avec un raccord en T devrait être installé, car un robinet de vidange peut être utile si vous avez besoin d'une vidange d'urgence de l'eau du système de plomberie.

1. Ensuite, vous devez calculer la distance qui séparera la vanne de la pompe et coupera la longueur du tuyau d’eau.

Maintenant, vous pouvez aller directement à l'installation de l'appareil.

Installation de la pompe dans le puits

Les pompes à vibration pour puits sont suspendues avec un câble. Par conséquent, la première étape consiste à souder un cadre carré à partir du coin, qui est monté sur la pointe.

Il est nécessaire d'attacher le câble à ce cadre.

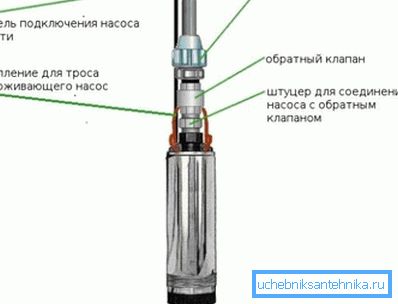

1. Sur le sol, disposez le tuyau, la pompe et déroulez le cordon d'alimentation pour faciliter le raccordement;

1. À l'entrée de l'appareil, nous installons un clapet anti-retour en utilisant un matériau d'emballage hygiénique;
2. Un raccord en plastique ou en laiton est fixé au clapet antiretour;
3. Reliez le raccord au tuyau d'eau;
4. Nous fixons le câble électrique au tuyau à l’aide de ruban isolant ou de pinces légèrement relâchées dans le fil;
5. Fixez un câble de sécurité en nylon ou galvanisé à la pompe;
6. Cette construction doit être abaissée dans le puits en tenant la pompe par le câble de sécurité;

Faites attention! Tenir la pompe par le câble d'alimentation est strictement interdit.

1. Après avoir abaissé la pompe à la profondeur nécessaire, il est nécessaire d’attacher un câble à un cadre;
2. Pour raccorder le tuyau au robinet, une personne doit descendre au puits, qui effectuera la connexion à l'aide d'une solution d'étoupe ou d'une pâte hygiénique.

Une fois la pompe installée, le câble électrique doit être maintenu sur le lieu d'installation de tout le matériel de plomberie - accumulateur, chaudière et filtres. Lorsque l'installation de la conduite est terminée, le pipeline doit être recouvert de géotextile, recouvert d'une couche de sable de 10 cm d'épaisseur et de terre.

Les pompes vibrantes pour puits constituent un excellent moyen de fournir de l'eau à votre propre maison de campagne. Ces appareils sont peu coûteux et faciles à installer. Et vous pouvez apprendre des informations encore plus utiles sur ces appareils en visionnant la vidéo présentée dans cet article.
