Pompe agidel

Ufa Production Association fabrique divers produits pour les industries de la défense et du pétrole et du gaz, ainsi que pour les industries automobile et aéronautique. Pour ses produits, la société a enregistré la marque "Agidel". Sous la même marque produit pompe Agidel.

Qu'est ce qu'un

Le début de la publication des premières modifications de pompe de l'association de production Ufa est perdu dans les années soixante-dix du siècle dernier. Certains échantillons fonctionnent toujours. Actuellement, la TM «Agidel» contient deux versions de pompes: «Agidel M» et «Agidel 10». Ces unités appartiennent à la classe des pompes centrifuges de surface.

Les unités de pompage Agidel sont conçues pour fournir de l'eau pour l'irrigation, une douche d'été ou une prise d'eau à partir de deux points, par exemple une baignoire et une cuisine.

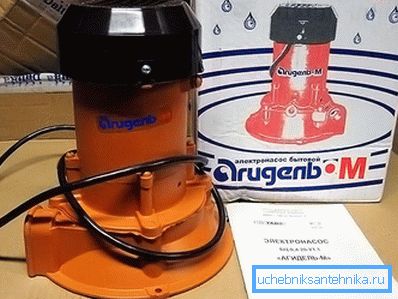

Caractéristiques "Agidel M"

La pompe "Agidel M" est une pompe centrifuge de petite taille. Les caractéristiques techniques de l'unité sont:

• le poids est de 6 kg;
• diamètre - 23,8 cm, longueur - 25,4 cm;
• l'unité peut aspirer de l'eau à une profondeur de 7 m, avec l'installation d'un éjecteur, la profondeur augmente jusqu'à 15 m;
• hauteur de montée de l'eau est de 20 m;
• par heure, il est capable de pomper 2,9 l / h;
• Les coûts d'électricité - 370 W / h.

Installez cette unité uniquement en position verticale. Une condition préalable au fonctionnement de la pompe est la pureté maximale de l’eau pompée. Par conséquent, lorsque vous l'utilisez pour pomper de l'eau d'un puits ou d'un puits, la distance entre la vanne de réception et le fond ne doit pas dépasser 35 cm.

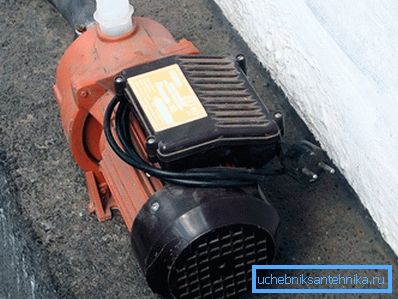

Caractéristiques "Agidel 10"

La pompe “Agidel 10” est un modèle plus puissant, qui présente les caractéristiques techniques suivantes:

• poids 9 kg;
• les dimensions de la construction sont 23,0? 16,0? 37,0 cm;
• la pompe peut obtenir de l'eau d'un puits d'une profondeur de 7 m;
• la hauteur maximale à laquelle la montée d'eau est de 30 m;
• la productivité est de 3,3 l / h;
• consommation d'énergie de l'unité 700 W / h.

L'unité est montée uniquement en position horizontale.

Pour les deux modèles, une exigence commune consiste à installer sur une surface plane et à garantir des températures positives sur le site d'installation de la pompe. Si le gel du liquide à l'intérieur de l'appareil est autorisé, il se brisera.

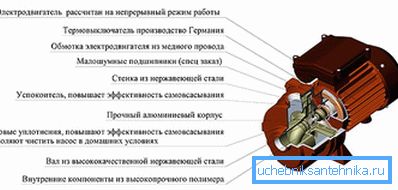

Composants principaux

Les pompes de conception d'appareils TM "Agidel" sont constituées des composants suivants:

• un boîtier qui se fixe au boîtier du moteur avec trois boulons extérieurs;
• carter moteur (fixé à la base avec quatre boulons);
• escargots, à l'aide desquels l'eau est absorbée (fait partie du corps);
• roue à aubes (ancrée) fixée au centre du corps avec un boulon;
• moteur électrique avec une ancre, des joints et un joint d'étanchéité entre eux.

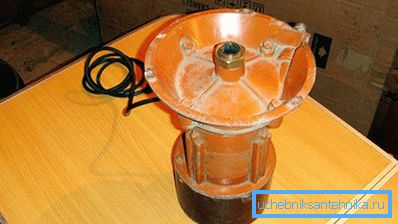

Modèles de différences constructives

L'unité Agidel M doit être remplie d'eau avant de commencer les travaux. La conception assure une protection contre la surchauffe, de sorte qu'il est autorisé à utiliser l'appareil sans s'arrêter pendant une longue période. La température de l'eau ne devrait pas dépasser 40? C. Il est recommandé d’utiliser la pompe uniquement à des températures ambiantes positives.

La pompe "Agidel 10" est une unité auto-amorçante, elle ne nécessite donc pas l'injection préalable d'eau avant le début de l'opération. Il est sensible aux surcharges. C'est pourquoi vous ne devez pas utiliser l'unité pour pomper de l'eau à une très grande profondeur.

Comment et où installer l'appareil

Les pompes doivent être installées dans des conteneurs ou des locaux techniques qui les protègent des rayons directs du soleil, de l'humidité et des débris. Pour réduire la résistance à l'eau, les unités sont situées aussi près que possible du puits. L'installation est faite sur une surface plane.

En utilisant la pompe toute l'année, la pièce dans laquelle elle est installée est chauffée.

Puisque l'unité "Agidel M" est principalement destinée à une utilisation saisonnière, vous pouvez l'installer au sommet du puits. S'il est nécessaire d'utiliser l'appareil toute l'année, l'installation est effectuée dans une pièce chaude. Il est également possible de creuser une fosse en dessous du niveau de gel du sol. Couvrez-le de brique ou de béton, isolez-le et installez-y une pompe.

Pour le remplissage initial de la pompe avec de l'eau avant de démarrer, connectez-vous à la conduite d'eau de la colonne. Ensuite, des vannes d'arrêt sont placées devant la pompe à cochlée et le tuyau du tuyau de sortie de l'unité est abaissé dans le réservoir d'eau situé à proximité. Lorsqu'ils commencent à pomper de l'eau en utilisant la poignée de la colonne, l'eau sous pression pénètre dans la pompe et sort par le tuyau dans le réservoir. Afin d'éviter le mouvement constant de l'eau à travers la pompe, les colonnes ferment la vanne d'arrêt pendant le fonctionnement.

La pompe "Agidel 10" peut être installée directement à la surface de l'eau. Pour ce faire, construisez un petit radeau. Dans ce cas, toutes les parties de la connexion transportant le courant sont soigneusement isolées de l'eau.

Une autre caractéristique de l'installation - la connexion à l'alimentation. Comme le fil de la pompe ne fait que 1,5 m de long et que la distance entre la pompe et la sortie la plus proche est beaucoup plus grande, il est préférable de remplacer le fil «natif» par un autre, la longueur requise. Le fil doit être posé de manière à ce qu'il ne soit pas possible de trébucher ou de l'endommager accidentellement.

Avant de commencer l'installation et l'utilisation des pompes TM "Agidel", vous devez lire attentivement les instructions. Seule la mise en œuvre de toutes les recommandations et exigences garantira un fonctionnement long et fiable de l'unité.

Vidéo

Vous découvrirez les avantages, les caractéristiques et la fiabilité des pompes de la TM “Agidel” en consultant l'interview d'un résident d'été expérimenté:
