Pompe de surface pour puits: caractéristiques,

Les pompes de surface pour puits permettent de pomper de l'eau à faible profondeur, ce qui est important pour les propriétaires de maisons de campagne et de zones suburbaines.

Nous parlerons des caractéristiques et caractéristiques principales de ces dispositifs et montrerons également comment installer la pompe de surface dans le puits.

Pompe de surface

Dispositif et but

Les pompes de surface fonctionnent sur le principe d'aspiration de l'eau en créant un vide à l'extrémité du tuyau d'aspiration, qui est plongé par l'autre extrémité dans l'eau. Ainsi, il existe une différence de pression aux différentes extrémités du tuyau, et à vide complet du côté aspiration, elle correspond à la valeur de la pression atmosphérique, soit environ 760 mm Hg..

Si nous remplaçons la colonne de mercure par une colonne d'eau, la hauteur d'une telle colonne sera de 10,3 mètres, ce qui signifie qu'avec un vide complet du côté aspiration, l'eau ne peut pas monter plus de 10,3 mètres.

Compte tenu des pertes de friction de l'eau contre les parois de la conduite et d'un vide incomplet dans le système, la hauteur maximale d'eau d'une telle pompe ne dépassera pas 9 mètres. Si vous tenez compte de la partie horizontale de la conduite d'aspiration, il s'avère que la hauteur de travail réelle sera de 7 à 8 mètres.

Faites attention! Lors du calcul des paramètres, tenez compte de la distance du puits de la pompe de surface. Ici, la formule suivante serait appropriée: Y = 4 (8-X), où Y est la longueur de la partie horizontale du tuyau, X est la hauteur d'aspiration. C'est-à-dire que quatre mètres de la partie horizontale équivalent à un mètre de portance.

Faites attention! Le calcul ci-dessus permet de conclure que la pompe de surface est conçue pour soulever l’eau jusqu’à une hauteur de 8 mètres. Cela vous permet d'utiliser cet appareil pour la prise d'eau à partir de plans d'eau ouverts, de puits de sable peu profonds et de puits.

De par leur conception, les pompes externes sont divisées en trois types principaux:

1. Tourbillonnant. Les dispositifs les plus compacts et les moins coûteux capables de créer une pression suffisamment élevée dans le système, mais leur efficacité est faible - pas plus de 45%. Ils sont principalement utilisés pour l’irrigation et le pompage d’eau provenant de locaux inondés, mais leur faible rendement et leur faible fiabilité ne nous permettent pas de recommander ce type d’équipement comme unité permanente pour un système d’alimentation en eau autonome;
2. Centrifuge. Des appareils plus coûteux et fiables qui créent au moins moins que le vortex, mais une pression suffisante pour assurer le travail de la plomberie. Ils ont un rendement élevé - jusqu'à 92% - avec une fiabilité suffisante pour une utilisation continue, ce qui permet d'utiliser ce type d'équipement pour l'exploitation de stations de pompage d'alimentation en eau;

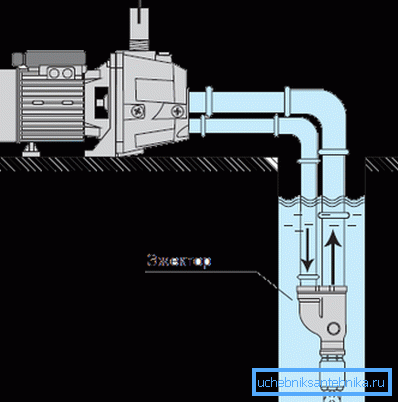

3. Éjecteur. Ils ont deux circuits de circulation d'eau: dans le premier circuit, le liquide est fourni à la buse d'éjection, où, sous l'effet de l'effet Bernoulli, une différence de pression est créée et de l'eau est aspirée de l'environnement extérieur - le deuxième circuit. Cette solution vous permet d'abaisser l'éjecteur jusqu'à une certaine profondeur et de résoudre le problème de la limitation de la hauteur d'aspiration. Pour cela, ils utilisent désormais des unités immergées plus efficaces, dont le rapport qualité / prix est plus élevé.

Comme nous le voyons, la conception des pompes centrifuges s’est révélée être la solution la plus pratique; nous allons donc nous attarder davantage sur elles.

L'unité centrifuge arrangée est assez simple:

• Deux entraînements sont fixés rigidement sur l’arbre d’entraînement de la boîte de vitesses, au centre de l’un duquel se trouve un trou;
• Le trou communique avec l'espace inter-disques, où des plaques inclinées sont soudées, créant des canaux allant du centre de l'espace à ses bords, qui sont connectés à un réservoir collecteur (diffuseur) communiquant avec le tuyau d'alimentation;
• Un tuyau d’aspiration est raccordé au trou situé au centre du disque;
• Si le tuyau d'aspiration et l'espace inter-disque sont remplis de liquide et que l'engrenage est mis en mouvement, les pales inclinées dans le sens opposé à la rotation commenceront à pousser l'eau du centre vers les bords de l'espace entre les disques sous l'effet de la force centrifuge;
• En conséquence, un vide sera créé dans la zone du centre de la roue et de l’orifice d’admission, ainsi que dans la région des bords et du diffuseur communiquant avec le tuyau de refoulement - une zone de pression accrue;
• Dans ces conditions, le système recherchera l’équilibre et la pression du réservoir d’accumulation située au bord de la roue poussera l’eau vers le tuyau de refoulement, tandis qu’un vide se créera au centre de la roue et que le fluide s’écoulera hors du tuyau d’aspiration sous pression atmosphérique.

Il en résulte une circulation continue et de l’eau pompée d’un point à un autre, ce qui était nécessaire. Toutefois, pour les travaux dans le système d’alimentation en eau autonome de la maison, l’unité de surface n’est pas utilisée indépendamment du puits, mais une station de pompage est assemblée, ce qui est décrit plus en détail dans le paragraphe suivant.

Station de pompage

Pour le fonctionnement normal de la pompe de surface dans le cadre du système d'alimentation en eau d'une maison d'habitation, celle-ci est connectée à un réservoir d'accumulation et à un système de contrôle d'activation automatique. Cela est nécessaire pour réduire le nombre d'unités démarrées par unité de temps.

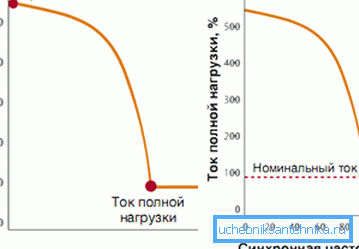

Le fait est que lorsque vous allumez l’enroulement du moteur, des valeurs maximales de la magnitude du courant apparaissent, appelées courants d’appel. Ces courants provoquent un effet destructeur sur le dispositif; il est donc préférable, du point de vue de la ressource de travail du moteur électrique, de fonctionner avec le plus petit nombre de cycles de démarrage.

D'autre part, le fonctionnement constant de la pompe n'est pas nécessaire et n'est pas rentable sur le plan économique, car il consomme une quantité d'énergie considérable et vide le puits. De toute évidence, il est nécessaire de créer une certaine quantité d’eau et de pression dans le système, ce qui couvrira les robinets et robinets de robinetterie permanents, et seulement lorsque cette pression tombera en dessous de certaines valeurs, la pompe s’allumera et restaurera la réserve.

En conséquence, lorsqu'un certain pic de pression est atteint dans le réservoir de stockage, la pompe s'arrête automatiquement.

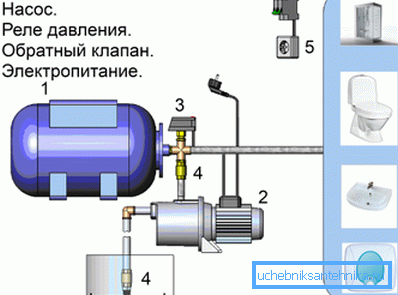

Nous sommes donc venus à l'appareil de la station de pompage, et ses pièces principales sont:

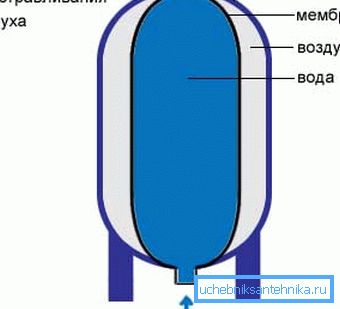

1. Hydroaccumulateur ou récepteur. Il s’agit d’un réservoir en métal ou en plastique dans lequel se trouve une poire en caoutchouc (membrane). Autour de la poire est compressé à 3,5 atm. l'air et l'eau fournis à la poire sont sous pression constante;
2. Interrupteur de pression Il est réglé sur les valeurs de déclenchement inférieure et supérieure et, lorsque la limite inférieure est atteinte, les bornes ferment le circuit. Lorsque la limite supérieure est atteinte, il s'ouvre. En conséquence, la pompe est sous tension en cas de chute de pression critique dans le réservoir et lorsque la valeur maximale est rétablie, elle s’éteint;
3. Manomètre Un dispositif pour mesurer la pression et contrôler les réglages de relais et l'automatisation;
4. Pompe centrifuge;
5. Tuyau d'aspiration avec clapet anti-retour et filtre à l'extrémité;
6. Le tuyau donnant (forcer);
7. Starter à cinq broches. Nécessaire pour basculer toutes les pièces répertoriées dans un système.


Faites attention! Avec un récepteur accumulatif suffisant, le système mettra rarement la pompe en marche, ce qui allongera considérablement sa durée de vie et prolongera celle des départs-moteurs et des borniers. En outre, dans le système de plomberie, il n'y aura pas de pics de pression et leur coup de bélier caractéristique protégera les vannes et les raccords de tuyaux.

Relier la station de pompage au puits

Si vous envisagez de raccorder la pompe de surface au puits de vos propres mains, nos instructions détaillées vous aideront à:

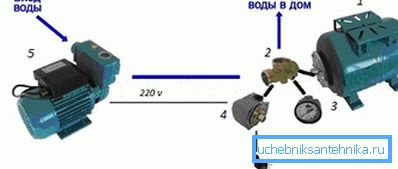

1. Le poste de pompage (ou séparément la pompe) est installé sur une base solide et fixe et les pieds sont fixés à l'aide de boulons ou d'ancrages. Il est recommandé d'installer un tapis en caoutchouc sous l'installation afin de réduire l'activité de vibration de l'appareil.

1. L'ouverture de sortie (alimentation) de la pompe est raccordée à la sortie en pouces du raccord à cinq bornes avec un tuyau ou directement;

1. Le réservoir d'hydroaccumulateur est également connecté à la sortie en pouces de l'étrangleur à l'aide d'un tuyau souple ou directement;

1. Le raccord de trou en pouces restant est raccordé au tuyau de l’alimentation en eau interne de la maison;

1. Au trou? pouces sur le manomètre de la vis de montage;

1. Le pressostat est fixé au dernier trou non utilisé de la buse;

1. L'orifice d'aspiration de la pompe est connecté au tuyau d'admission d'eau;

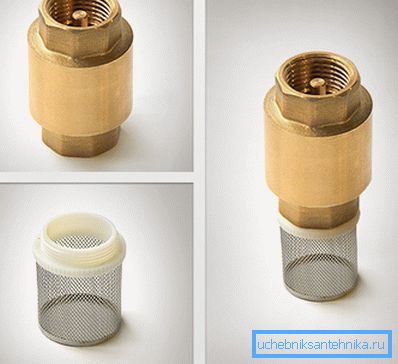

1. L’extrémité du tuyau d’admission d’eau est munie d’un clapet anti-retour et d’un filtre grossier pour l’eau et descendue dans le puits (la distance au fond est d’au moins un mètre);

1. Le cordon d'alimentation de la pompe est raccordé aux bornes normalement ouvertes du pressostat et le relais lui-même - à la prise secteur 220 V;

1. L'espace de travail de la pompe est rempli d'eau à travers un trou spécial dans le boîtier et l'appareil est mis en marche.

1. Les grues de la maison sont fermées et attendent de remplir le réservoir. Lorsque le réservoir est plein et que la pompe est éteinte, couper la pression sur le manomètre;
2. Ensuite, les robinets sont déverrouillés et l'eau est libérée jusqu'à ce que la pompe soit rallumée. Y compris le commutateur de pression;

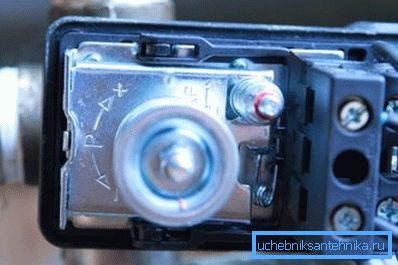

3. Enfin, comparez les valeurs de pression obtenues avec les données de passeport du récepteur et, si nécessaire, réglez le pressostat.

Faites attention! Tous les joints du raccord avec les tuyaux doivent être pourvus d'un raccord avec écrous à chapeau, et entre le raccord et le réservoir, ainsi qu'entre le raccord et la conduite d'eau doivent être des vannes à bille incorporées.

Conclusion

Les pompes de surface sont largement utilisées dans les systèmes d’alimentation en eau autonomes pour l’alimentation en eau des puits peu profonds et des puits. Avec l'aide de notre guide, vous serez en mesure de vous connecter et d'établir de manière indépendante un système de distribution d'eau à partir d'un puits ou d'une autre source. Vous pouvez étudier la question plus en profondeur à l'aide de la vidéo de cet article.
