Pompe manuelle pour puits: appareil, versions, oscilloscope

Une pompe de fond n'a pas besoin d'être électrique. Comment est la pompe à pompe manuelle pour le puits? At-il des limitations associées à l'appareil? Comment et où ce luminaire est-il monté?

Voyons le comprendre.

Pourquoi en as-tu besoin

Mais en fait, pourquoi avons-nous besoin de pompes à main? Au moins dans la cour du XXIe siècle. Est-il temps de passer complètement au matériel électrique?

Hélas L'avenir est venu très sélectivement. Si dans les grandes villes nous rencontrons des voitures électriques et un accès Internet sans fil gratuit, dans l’outback russe, très peu de choses ont changé depuis la fin du 19ème siècle: dans de nombreux endroits, l’ampoule Ilyich est toujours considérée comme un luxe.

D'innombrables partenariats de jardins sont complètement coupés des communications et de l'alimentation électrique. Lorsqu'il y a théoriquement de l'électricité, les coupures de courant sont fréquentes: vol de fils, arbres qui tombent et autres aléas du destin incitent le propriétaire du site à une autonomie maximale. Le débit en termes d’approvisionnement en eau est évident: la pompe à main du puits est totalement indépendante de toute source d’alimentation externe.

Précisons: outre les pompes manuelles pour l’alimentation en eau, des pompes à moteur fonctionnant à l’essence ou au diesel sont utilisées. Ils sont nettement supérieurs en termes d'appareils portables performants.

Appareil

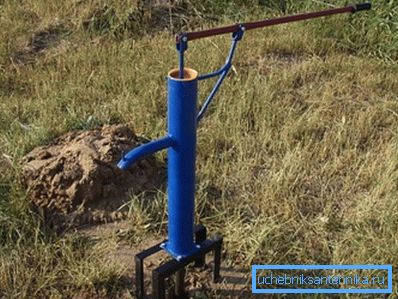

En quoi consiste une pompe à main?

Le circuit n’est pas compliqué: de nombreux appareils de ce type sont assemblés de leurs propres mains dans des conditions artisanales.

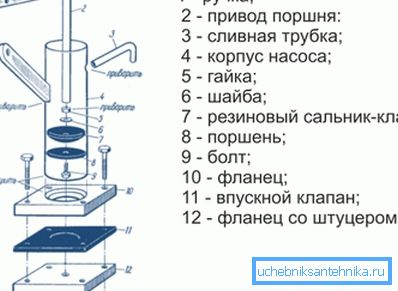

• Les principaux éléments de l'appareil - le cylindre; piston avec soupape avec capacité unidirectionnelle pour l'eau; un autre clapet anti-retour au bas du cylindre et un levier.
• Lorsque le levier est actionné, le piston se soulève en entraînant l’eau dans le cylindre. Il est forcé à travers le jars dans un conteneur ou un tuyau substitué; La soupape d'admission est ouverte en même temps et de l'eau est aspirée dans le cylindre depuis le puits.
• Pendant la course de retour du levier, la soupape d'admission se ferme. Le piston tombe au ralenti; puisque la glande en caoutchouc dans ce mode est non courbée et passe d’eau, le mouvement du levier ne rencontre pas de résistance significative.

Restrictions

Ils sont associés à l'emplacement de la pompe à main au-dessus du niveau de l'eau.

1. Le tuyau d'aspiration permettant à la pompe de fonctionner doit être rempli d'eau.. L'instruction est liée au fait que l'eau ne change pratiquement pas de volume, mais le pompage d'air en raison des fluctuations inévitables de sa pression peut prendre plusieurs minutes, voire même pas du tout.

Astuce: Le moyen le plus simple de garantir un remplissage constant du tuyau consiste à installer un clapet anti-retour à son point le plus bas. Au printemps, il vaut mieux l'enlever. De cette manière, nous évitons la perte de vide pendant la course de travail du piston.

1. La distance maximale entre la pompe et le miroir d'eau ne dépasse pas 7-8 mètres. Avec une différence de hauteur plus importante, le vide créé dans le tuyau sera insuffisant pour élever la colonne d'eau.

Cas particulier

Outre les pompes manuelles, situées au-dessus du niveau de l'eau, il existe également des dispositifs submersibles mécaniquement. Comment sont-ils arrangés?

La même construction n'est pas située au-dessus du niveau du boîtier, mais y est immergée sous le miroir d'eau. Ci-dessus est monté un levier relié à un piston rigide. Le cylindre de la pompe combine un tuyau sous pression avec un jars.

Combien plus efficace un tel schéma? L'efficacité de la pompe ne reposant plus sur le vide créé dans la canalisation, l'effort musculaire développé par le propriétaire de la pompe reste le seul facteur limitant. L'auteur a mentionné la montée d'eau avec une pompe manuelle de ce type à partir d'une profondeur de 36 mètres.

Lors de la conception d'une pompe submersible avec une charge rigide, un problème technique se pose.

Les exigences relatives à sa conception s’excluent d’une manière ou d’une autre:

1. La traction doit avoir une masse minimale. Avec une longueur considérable de son poids, augmenter considérablement la force sur le levier.
2. Cependant, pendant la course de retour, une tige trop légère peut être déformée.

Le problème est résolu simplement et avec élégance: un courant creux d'alliage léger se déplace à l'intérieur du tube, empêchant ainsi sa déformation.

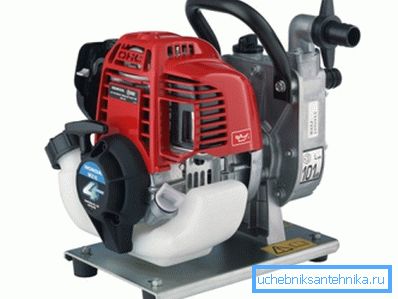

Et au lieu du coeur - un moteur ardent

Dans quels cas est-il plus rentable d’utiliser une pompe à essence ou diesel?

• Avec une faible profondeur du puits (la distance au miroir ne doit pas dépasser 7-8 mètres). Toutes les motopompes sont conçues pour être installées à la surface: l'oxydation des combustibles fossiles est impossible sans air atmosphérique.
• Avec le besoin de hautes performances avec des inclusions relativement rares. Un scénario typique est un puits avec un débit important, utilisé pour remplir un réservoir de stockage d’un volume de plusieurs centaines de litres.

• Si nécessaire, augmentez la hauteur de l'eau par rapport à la surface du sol. La pression à la sortie peut atteindre 70 mètres d’eau.

Il est clair que le prix de la motopompe est plusieurs fois supérieur à celui de la contrepartie manuelle; Ces dispositifs sont généralement utilisés lors de la résidence permanente dans un pays.

Quelle pompe à moteur est nécessaire pour le puits?

Séparons les mouches des côtelettes. Les appareils dont nous discutons sont souvent utilisés non seulement pour l'exploitation de puits, mais également pour leur forage. Les motopompes pour le forage de puits ont une productivité bien supérieure: elles doivent pomper une quantité maximale d’eau dans le baril pour assurer l’élimination des boues de la zone de forage.

Qu'en est-il des pompes pour un usage quotidien?

En fait, les exigences minimales.

• Les performances de l'appareil ne doivent pas dépasser le débit.
• Head - le minimum requis. Plus c'est, plus la consommation de carburant est importante.
• Les dispositifs auto-amorçants ne nécessitant pas de pré-remplissage en eau sont préférés.

Conclusion

Comme d'habitude, la vidéo de cet article vous proposera du matériel supplémentaire. Des succès!
