Pompe submersible pour un puits de 30 mètres ou plus:

Pratiquement toutes les unités de ce type peuvent être divisées en deux groupes principaux utilisés pour l'eau sale ou propre, bien qu'il existe encore de nombreuses sous-espèces. Ainsi, afin de comprendre la différence entre, par exemple, une pompe pour un puits situé à 10 mètres d'un instrument utilisé pour un puits de même profondeur, nous allons prêter attention à la classification par objectif. Nous discuterons de tout cela, ainsi que de l’installation ci-dessous, ainsi que de la vidéo thématique de cet article en tant que matériel supplémentaire.

À propos des pompes submersibles

But

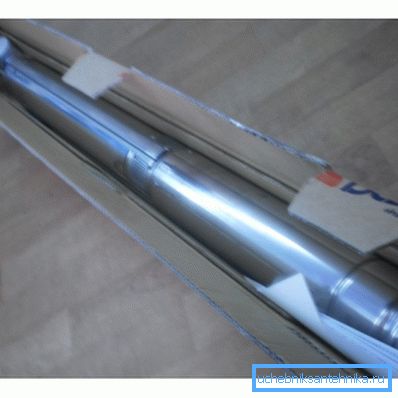

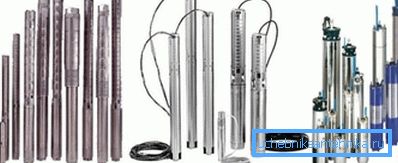

• La mise en œuvre de la prise d’eau provenant de sources d’eau de ce type peut être réalisée comme une unité de surface (hydrophore) et immergeable pour le pompage de l’eau. Mais la pompe pour le puits à 15 mètres sera déjà du type submersible, car les hydrophores ne sont efficaces que jusqu’à la profondeur de 9 m (c’est-à-dire le niveau de montée d’eau). De tels dispositifs ont une forme cylindrique allongée avec une faible section transversale, de sorte qu'ils sont plus faciles à placer dans le tuyau de production, et ont un câble attaché au corps pour se fixer à la surface.
• En règle générale, ces unités sont centrifuges et conçues exclusivement pour l’eau pure (sans grandes impuretés telles que le sable ou le limon). Cette pompe pour un puits de 80 mètres ou même de 200 à 250 m peut parfaitement répondre aux besoins non seulement domestiques, mais également industriels. Afin d'éviter des interruptions dans l'approvisionnement en eau, la capacité de l'unité est sélectionnée en fonction de la quantité d'eau consommée et vous pouvez voir de tels calculs pour la maison dans le tableau ci-dessous.

Consommation d'eau pendant une heure dans différentes salles de bain

• À l’extérieur, l’unité centrifuge est semblable à une pompe vortex pour un puits de 40 mètres ou plus, seule l’alimentation en eau est effectuée de manière légèrement différente. De tels dispositifs sont utilisés lorsque vous devez créer une forte pression avec une petite quantité d'eau, par exemple pour laver des objets, car ils sont 3 à 7 fois plus puissants. Le principal inconvénient d’une telle acquisition est que, même lorsqu’une petite quantité de substances abrasives, telle que du sable, est injectée, la pompe tombe rapidement en panne.

• De telles unités sont très bonnes à utiliser dans les situations où la prise d'eau est faite avec des substances abrasives, par exemple lors du nettoyage des puits. Mais cela n’est pas du tout nécessaire, car l’épuration finale de l’eau peut se faire par le haut; de tels dispositifs sont donc tout à fait adaptés à l’alimentation en nourriture. Par exemple, tarière chinoise

  Le Sprut 4S QGD 1.2-50-0.37 est fabriqué en acier inoxydable. Il pompe jusqu'à une hauteur de 93 m avec un volume de 33 l / min. Son prix est de seulement 100

• Contrairement aux puits, pour la prise d’eau des puits, vous pouvez utiliser des pompes submersibles telles que la Kid, qui disposent d’un système de pompage vibratoire, ce qui signifie qu’elles ne nécessitent pas autant d’entretien, ce qui augmente leur durée de vie. Mais de tels dispositifs sont utilisés à une faible distance du miroir d’eau de la surface du sol, mais ils doivent être enfoncés à une profondeur d’au moins un mètre - ceci vous permet de vous protéger des fluctuations de niveau inhérentes aux puits.

• Pour pomper l'eau sale de différents réservoirs, puits, réservoirs et autres, on utilise des unités de drainage qui passent facilement à travers les abrasifs et autres débris. En fonction de l'objectif de l'appareil, choisissez la roue de l'appareil. Ainsi, la roue multicanaux sert à pomper des liquides avec des abrasifs, des boues ou de petits débris, monocanal - pour les éléments solides plus grands, y compris les matières fécales et à ciel ouvert - pour pomper des liquides avec des débris de 30 à 70 mm, tels que les déchets ménagers, les feuilles mortes et autres des ordures

Note Parmi les unités de drainage, il existe des pompes spéciales conçues pour le pompage des matières fécales. La différence est qu’il existe un déchiqueteur spécial capable de recycler non seulement les déchets de fibres longues, mais également les déchets ménagers tels que les gants, les serviettes, etc.

Travail de montage

Nous supposerons donc que vous avez déterminé la capacité d’une pompe submersible, c’est-à-dire que vous avez choisi celle qui fournira une prise d’eau ininterrompue tenant compte du niveau statique et dynamique (débit) du puits. Nous devons maintenant résoudre le problème avec une ligne secondaire, elle peut être réalisée sous la forme d’un caisson (fosse au niveau du tuyau de production) ou d’un adaptateur.

Vous devez également déterminer immédiatement l’emplacement du réservoir de secours, des capteurs et de l’automatisation - ils peuvent se trouver soit dans la maison, soit dans certaines dépendances, où ils peuvent être situés à la fois en surface et dans une fosse spécialement aménagée.

La plupart des promoteurs, qui conçoivent une maison, planifient un emplacement pour un puits directement dans le bâtiment, ce qui est très pratique pour l’installation et le fonctionnement ultérieurs de l’alimentation en eau. Cependant, le principe d'installation d'un système de prise d'eau reste le même et les mêmes règles sont suivies partout.

Examinons maintenant la profondeur de la plongée, mais pour cela, vous devez savoir quel est le niveau dynamique de la colonne dans le tube de production: ces indicateurs sont généralement donnés par les foreurs, ou vous les calculez vous-même. Ainsi, le corps de la pompe, ou plutôt sa partie supérieure, devrait disparaître à un mètre de profondeur, en particulier pour les puits dans le sable, où le niveau peut dépendre des précipitations saisonnières (30 à 40 cm suffisent pour un artésien, car un niveau constant y est maintenu).

Indépendamment de la profondeur du puits, le câble électrique pour connecter la pompe sera toujours court, il faudra donc le raccorder. Pour ce faire, sur la pointe, fournissez souvent une boîte à bornes spéciale pour 4 entrées-sorties, comme sur la photo ci-dessus, afin que vous puissiez vous connecter, en tant que moteur triphasé et monophasé.

Cependant, dans la plupart des cas, les maîtres préfèrent les joints sur torons, lorsqu'un manchon thermorétractable est placé sur chacun des conducteurs, ainsi que sur le câble dans son ensemble, ce qui bloque complètement la pénétration d'humidité sur le cuivre, ce qui exclut l'oxydation.

De la pompe immergée à l'unité de distribution, un tuyau en polyéthylène de 32 mm de diamètre est utilisé sans ambiguïté et le reste du câblage est fabriqué en polypropylène pour le soudage, mais dans certains cas, un stratifié à base de métal est utilisé.

Le réservoir d'eau de réserve peut être de différentes tailles, mais il convient de garder à l'esprit qu'en augmentant la capacité du réservoir, vous réduisez le nombre de démarrages et d'arrêts du moteur, ce qui prolonge considérablement sa durée de vie. Pour un usage domestique, la capacité de plus de 100 litres dont vous n’avez pas besoin.

Note Pour réduire davantage le nombre de démarrages et d'arrêts, vous pouvez régler votre propre relais temporisé. Ainsi, les réglages d'usine sont conçus pour arrêter la pompe lorsqu'une pression de 3 atmosphères est définie, et elle est démarrée lorsque la pression chute à 2 atmosphères. Mais vous pouvez réduire cet écart en définissant respectivement 5 et 1,5 atmosphères.

Conclusion

Dans tous les cas, chaque pompe submersible a une instruction du fabricant concernant son installation et son fonctionnement, qui doit être respectée. Mais il convient également de noter qu'un rôle important dans le fonctionnement de haute qualité de l'unité est joué par les filtres de fond et le soin de la source, qui doivent être nettoyés au moins une fois tous les 3-5 ans. Vous aurez déjà choisi vous-même la méthode de nettoyage, mais cela dépendra de la taille et de l'appareil du puits.
