Pompes de puits submersibles pour une production d'eau

Parallèlement au développement de la construction individuelle, de plus en plus de développeurs acquièrent leur propre source d’eau, mais des pompes de puits de haute qualité sont nécessaires pour la collecte automatique des liquides. Une attention particulière est portée aux dispositifs du type submersible, car ils peuvent s’élever d’une grande profondeur.

En ce qui concerne les analogues externes, avec leur aide, l'eau n'est prise qu'à une distance maximale de 8 mètres; ces produits ne sont donc pas pris en compte.

Connaissance des appareils

Les unités représentées sont immergées dans le liquide pompé, ce qui permet de se soulever à une profondeur assez grande.. Dans le cas de l'utilisation d'un moteur hydraulique, le fluide pompé agit comme une source d'énergie qui pénètre à l'intérieur sous une pression excessive. Un entraînement indépendant avec cette option est installé au-dessus de la surface de l'eau.

Les avantages les plus importants

Actuellement, les pompes de puits, directement immergées dans le liquide, sont répandues en raison des nombreux avantages.

Par conséquent, ils ont commencé à être considérés comme les dispositifs principaux pour l'admission de fluide et l'alimenter à presque n'importe quelle hauteur.

• L'eau agit comme un agent de refroidissement, ce qui signifie que la surchauffe ne se produit que dans des cas exceptionnels.
• De tels dispositifs sont très faciles à installer et à démonter si nécessaire.
• L'étanchéité élevée de l'appareil évite les infiltrations d'eau, qui peuvent perturber le fonctionnement du système.
• La méthode de pression directe permet de déplacer efficacement le fluide sur de longues distances.
• Grâce à ses dimensions compactes, il est possible de stocker et de transporter des produits sans aucune difficulté.
• Ces appareils ont de faibles exigences quant à la qualité de l'eau pompée.
• En cours de fonctionnement de l'appareil ne crée pas de bruit excessif, il peut donc être utilisé presque partout.
• Un prix bas peut être considéré comme un avantage supplémentaire, ce qui plaide en faveur de ce produit.

Supplément! Actuellement, le champ d'application des produits ci-dessus s'est considérablement élargi, principalement en raison de la mise en œuvre de développements techniques.

L'utilisation de tels dispositifs

Les dispositifs de prise de fluide, immergés directement dans le milieu pompé, sont utilisés pour fournir de l'eau aux maisons privées ainsi que pour l'irrigation des terres.

En règle générale, un puits est utilisé comme réservoir pour l'installation de la pompe, mais en réalité, le produit peut être situé dans un lac, une rivière ou un autre plan d'eau. La distance par rapport au fond doit dépasser un mètre pour protéger la pompe de la pénétration de diverses impuretés.

Principaux produits

Ces produits peuvent être divisés en deux types, basés sur le principe de fonctionnement. Cependant, il existe aussi une autre classification qui distingue les dispositifs à tige et à tige.

Dans le premier cas, l’opération est réalisée à l’aide d’un moteur indépendant situé à la surface de l’eau. Chaque pompe de puits avec flotteur est entraînée par une tige spéciale.

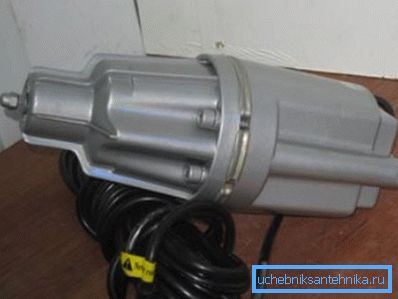

Agrégats vibratoires

Les produits de cette catégorie fonctionnent en modifiant la pression dans une chambre de refoulement spéciale, et le fluide est aspiré grâce aux mouvements alternatifs du diaphragme en caoutchouc.

Lorsque l'appareil est allumé, un courant électrique pénètre dans l'enroulement de la bobine, formant un champ magnétique.

L'espace du compartiment d'aspiration est rempli de liquide qui pénètre par des vannes spéciales.

• L'unité de puissance est un électro-aimant constitué d'un noyau spécial constitué de tôles d'acier. La résine époxy avec du sable de quartz est utilisée comme remplissage.
• Le vibrateur comprend une autre partie de l'aimant avec une tige fixe. La rondelle en caoutchouc sert d'amortisseur. Les performances de l’appareil entier dépendent en grande partie de cet élément.
• Des chambres d’aspiration et d’alimentation sont nécessaires pour l’entrée de l’eau et son acheminement ultérieur à une certaine distance.
• Amortisseur spécial, qui dans certains cas est fermé par un anneau métallique.
• À l'aide des rondelles (en changeant leur nombre), vous pouvez ajuster la course du piston et, par conséquent, ajuster les performances.
• La tige se déplace à l'intérieur de la chambre le long du guide sous la forme d'un anneau. La conception avec une partie allongée améliore quelque peu les performances, car dans ce cas, il n’ya pratiquement pas de déplacement latéral.
• Les clapets anti-retour en forme d'inserts en caoutchouc permettent au liquide de s'écouler vers l'intérieur, mais pas hors de la chambre, car le trou se ferme lorsque le piston agit.
• Un piston en caoutchouc avec un écrou de blocage est le composant de base de cette conception, qui se casse souvent. Désactive particulièrement rapidement l’élément d’eau sale.
• Des canaux de sortie sont nécessaires pour que de l'eau puisse s'écouler lorsque la pression à l'intérieur de la cavité augmente.

Note! Parmi tous les composants énumérés, un piston en caoutchouc et des clapets anti-retour sont plus susceptibles de s'user. Quant aux autres composants, ils sont assez durables.

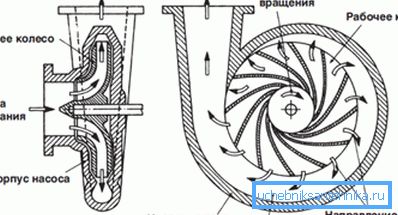

Produits centrifuges

Aujourd'hui, les pompes de puits de ce type sont considérées comme un type très répandu de machines hydrauliques.

Le principal avantage est l’écoulement continu du fluide pompé, qui est entraîné par la création d’une force centrifuge.

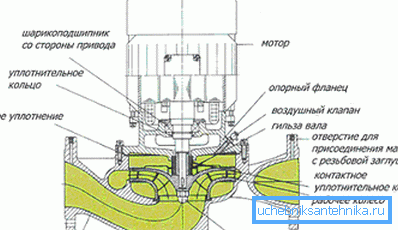

• La caméra principale, qui est une capacité spéciale où tout le processus a lieu.
• La roue est fixée sur l’arbre à l’aide d’une clé et d’un écrou borgne.
• Pour aider à la transmission de l'énergie des fluides, aidez les aubes spéciales situées entre les disques et le moyeu.
• Le corps vous permet de connecter les fragments principaux dans un seul système hydraulique.
• La glande comprend une sorte de manchon, des joints toriques, des joints et une paire de goujons avec des écrous.
• Des buses sont nécessaires pour absorber les fluides et forcer une certaine pression à l'intérieur du système.
• Dans la plupart des cas, l’arbre de l’appareil est en acier inoxydable, car il s’agit d’un milieu liquide.
• Les roulements de telles pompes sont principalement fournis avec des chemises en fonte avec une coulée spéciale.
• Le guide est en fonte, bien que la variante en bronze soit considérée comme préférable, car elle permet d’obtenir une surface parfaitement lisse.

Attention! Pour augmenter la charge à des vitesses d’alimentation relativement faibles, des pompes à plusieurs étages à position horizontale sont utilisées. Ils sont équipés de plusieurs turbines.

Processus d'installation

Après l'achat d'un produit d'immersion, de nombreuses questions se posent concernant l'installation de l'appareil. Cependant, en fait, le schéma de connexion de la pompe de puits est assez simple, le travail est donc souvent effectué à la main. Il est souhaitable d'avoir au moins un assistant.

Portée principale du travail

Le dispositif de type submersible est maintenu à l'intérieur avec un câble, qui doit être relié à une construction robuste et fiable. La meilleure option est de faire des coins du cadre en métal, qui est installé directement sur la pointe.

L'un des éléments fait un trou pour la fixation du câble.

1. Tout d’abord, l’appareil est placé à côté de la section de tuyau, à travers lequel la connexion avec le té sera effectuée.
2. Ensuite, le câble est déroulé pour se connecter au réseau électrique. Il est également situé à proximité immédiate du tuyau.
3. L'entrée de l'appareil est fournie avec un clapet anti-retour, mais parfois, ils sont installés à l'usine.
4. Un raccord en laiton ou en plastique est fixé à la vanne installée pour permettre le raccordement à une conduite d'eau.
5. Le câble électrique est également fixé à l'élément du système d'alimentation en eau, pour lequel du ruban isolant est utilisé.
6. La pompe est suspendue à un câble galvanisé ou en nylon. L'élément de support est vissé dans les oeillets situés sur le boîtier.
7. Après la pré-fixation, l'appareil est abaissé dans le puits par deux personnes, alors que vous ne pouvez pas tenir le câble électrique.
8. Lorsque l'appareil atteint la profondeur souhaitée, l'autre extrémité du câble est fixée au cadre en acier par le trou préparé.

Faites attention! Habituellement, après l'installation, le pipeline est posé sur le lieu d'installation des équipements de plomberie. Une fois le système assemblé, les composants situés sous terre sont recouverts de géotextiles.

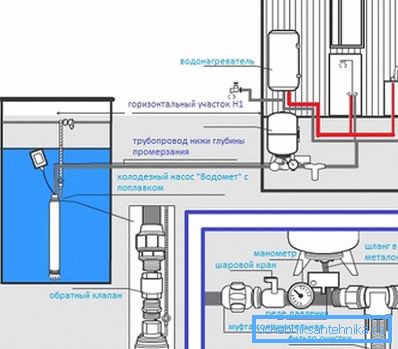

Connexion de l'hydroaccumulateur et automatisation

Pour automatiser le fonctionnement de l'unité et rendre le travail plus confortable, un relais et un réservoir à membrane spéciaux sont installés. L'hydroaccumulateur permet de ne pas allumer très souvent lorsque le robinet de l'appareil sanitaire s'ouvre. L'eau dans un tel récipient est généralement suffisante pendant plusieurs heures.

Tous les éléments sont installés à l'intérieur. Le relais est installé en position horizontale afin que le condensat ne s'infiltre pas à l'intérieur. Les câbles électriques sont nécessairement protégés par une ondulation spéciale.

Bases de fonctionnement

Dans la plupart des cas, les périphériques sont entièrement réglés, mais avant de les installer, il est recommandé de toujours tester le périphérique pour vous assurer de l'absence de déformation et de bourrage papier, car des dommages peuvent en résulter pendant le transport.

Pour ce faire, retirez le filtre à mailles et utilisez le bouton pour tourner l’embrayage.

Dans ce cas, le rotor doit tourner en douceur.

• En l'absence de toute donnée, il est nécessaire de respecter la condition selon laquelle l'unité utilisée est en dessous du niveau de l'eau et que la distance de la surface doit dépasser un mètre.
• Il est déconseillé de faire fonctionner l'appareil sans équipement de sécurité électrique protégeant le moteur principal contre les surcharges, les courts-circuits et les commutations biphasées.
• Lors du démarrage du système, la vanne située sur le tuyau de refoulement se ferme complètement. La tâche principale de l'inclusion de test est de vérifier l'exactitude du rotor.
• Si l'appareil fonctionne normalement, la vanne de régulation s'ouvre progressivement. Cependant, il ne doit en aucun cas dépasser le débit de la source de fluide.

• Les trois premiers jours sont soigneusement contrôlés pour le fonctionnement de la pompe de puits. Si, pendant ce temps, aucun dysfonctionnement n'est détecté, l'appareil est mis en marche en continu.
• Environ une fois par mois, la station de contrôle est vérifiée ou plutôt l'état des contacts et du relais est examiné. Les objets brûlés sont essuyés avec un chiffon imbibé d'alcool.
• L'observation de l'état du produit de pompage est réalisée par des signes indirects. Par exemple, une augmentation du niveau d'eau dynamique avec une performance accrue peut indiquer un dysfonctionnement de l'appareil.
• Avant de descendre, dans de nombreux cas, la pompe est remplie d'eau filtrée à travers l'ouverture de remplissage. Le démarrage initial sans cette action n’est effectué que deux heures après la plongée. (Voir aussi l'article Comment choisir une pompe pour un puits: paramètres.)

En conclusion

Le manuel d’instruction, qui a été présenté ci-dessus, considère les pompes de puits de type submersible, car elles sont considérées comme les plus efficaces et les plus pratiques pendant l’opération. Les activités de prévention et de réparation sont effectuées à une fréquence différente, et tout dépend du modèle spécifique. La vidéo de cet article vous donne la possibilité d'obtenir les informations les plus complètes sur les appareils.
