Pompes pour l'alimentation en eau d'un puits: organisons une

Comment organiser l'approvisionnement en eau permanent d'une maison de campagne avec un puits comme source d'eau? Quels éléments devraient inclure la plomberie? Quels sont les signes pour choisir une pompe submersible? Essayons de répondre à ces questions.

Scheme

Articles

Commençons par une liste d'éléments de base qui devraient inclure le schéma le plus simple d'approvisionnement en eau à partir d'un puits avec une pompe submersible.

• Fait pompe, extraire l'eau du fond du puits et créer une surpression dans le système d'alimentation en eau.

Pour clarifier, les pompes de surface peuvent en principe également être utilisées pour organiser l’approvisionnement en eau en banlieue; cependant, la profondeur à laquelle ils peuvent lever l'eau est limitée au mieux à 7-8 mètres. La raison réside dans les lois fondamentales de la physique. Le vide absolu dans la conduite est capable d’élever la colonne d’eau de 10 mètres à la pression atmosphérique; une vraie pompe crée un vide beaucoup plus bas.

• Clapet anti-retour à la sortie de la pompe. Cela ne permettra pas à l'eau qui a rempli le tuyau de refluer dans le puits.
• Hydroaccumulateur - réservoir avec membrane en caoutchouc élastique séparant les compartiments eau et air. Cet appareil est capable d'accumuler une certaine quantité d'eau tout en créant simultanément une surpression dans le circuit. Plus le volume de l'accumulateur est important, moins la pompe se met souvent en marche lors de l'utilisation quotidienne du système d'alimentation en eau.
• Capteur de pression et relais contrôlant la puissance de la pompe.

Au lieu d'un hydroaccumulateur et d'un capteur de pression, vous pouvez utiliser un réservoir avec un capteur de niveau d'eau placé dans le grenier de la maison ou à une altitude naturelle.

La capacité vous permet de stocker plus d'eau; Cependant, cette solution n’est pas sans défauts.

1. Le plafond à poutres en bois typique d'une maison de campagne n'est pas conçu pour une charge de plusieurs centaines de kilogrammes créée par le réservoir.
2. La hauteur de la tête dans le circuit sera limitée par la hauteur du réservoir au-dessus du point de prise d'eau (généralement entre 2,5 et 5 mètres). C'est juste assez pour s'assurer que les mélangeurs avec aérateurs et citernes de toilettes fonctionnent. Les soupapes d'admission des machines à laver, les capteurs de pression des chauffe-eau instantanés et certains autres appareils peuvent fonctionner à une surpression d'au moins 0,3 à 0,6 kgf / cm2.
3. Une grande quantité d'eau à un petit puisage signifiera que l'eau commencera à stagner. Dans le puits, il est continuellement mis à jour en raison de la migration des eaux souterraines; dans le même réservoir peut bien commencer à fleurir.

Les pipes

La solution optimale pour l'installation du système d'alimentation en eau du puits à la maison consiste à utiliser un tuyau en polyéthylène pour raccords à compression. Des arguments?

S'il vous plait

• Le polyéthylène n'a pas peur du déplacement et du mouvement du sol: il est élastique.
• L'élasticité est maintenue aux températures négatives. Si l'eau gèle dans le tuyau, le bouchon de glace ne le cassera pas, mais le dilatera un peu. Après décongélation, la tuyauterie retrouvera sa taille initiale.
• L'installation ne nécessite aucun outil autre qu'un couteau à onglet. Tous les raccords sont assemblés à la main.

Règles d'installation

Il n'y a pas beaucoup de règles à suivre lors de la construction d'un système autonome d'approvisionnement en eau avec vos propres mains.

• Le tuyau entre la maison et le puits et l’entrée dans le puits doivent se situer sous le niveau de gel du sol.

Astuce: lorsque cela n’est pas possible pour une raison quelconque, le pipeline est emballé dans une coque calorifuge dans laquelle est inséré un câble chauffant autorégulateur.

• Au point le plus bas de la canalisation, il est souhaitable de prévoir une vanne de décharge pour son drainage complet. L’instruction est tout d’abord pertinente pour les maisons qui ne sont pas chauffées en hiver.
• Le puits est fermé aux débris et isolé pour éviter le gel.

Le capteur de pression est étalonné pour que la pompe démarre à une pression de H / 10 + 1 kgf / cm2. La hauteur du mètre du point d'alimentation en eau par rapport au capteur est prise pour H. La pression de refoulement est de 1,5-2 kgf / cm2 de plus.

La pompe est suspendue à environ un mètre du fond du puits. Dans ce cas, il ne sera pas aspirer le limon et le sable.

Un filtre de fond avec plusieurs couches de sable et de gravats est disposé au fond du puits. Le fond boueux est en outre recouvert d'un bouclier en carton. Pour sa construction, il est préférable d'utiliser du mélèze en décomposition.

Sélection de la pompe

Quelle devrait être la pompe submersible dans le puits pour l'approvisionnement en eau?

Pour commencer, nous formulerons les tâches auxquelles la pompe est confrontée.

1. Il devrait nécessiter un minimum d'entretien et un temps de révision maximum.
2. Il transportera de l'eau pure avec un minimum de matières en suspension.

Nous passons maintenant aux types de pompes. Il n'y en a que trois dans le secteur du marché qui nous intéresse.

Membrane (vibration)

Au cœur de sa conception se trouve une chambre de travail avec une paire de clapets anti-retour, un solénoïde avec un noyau ferromagnétique chargé par ressort et une ou deux membranes élastiques.

Comment fonctionne ce régime?

1. Le solénoïde est alimenté.
2. L'inductance génère un champ électromagnétique qui entraîne le noyau avec une membrane attachée. La membrane crée une pression excessive dans la chambre de travail; l'excès d'eau est forcé dans la sortie à travers un clapet anti-retour ouvert. La seconde vanne - fermée - bloque le déplacement d'eau dans le tuyau d'admission.
3. Une fois le solénoïde mis hors tension, le ressort le ramène dans sa position initiale. Dans ce cas, la position des clapets anti-retour est inversée, de sorte que l'eau ne soit pas prélevée à la sortie, mais au tuyau d'entrée.
4. Le cycle est répété.

Le principal avantage de la pompe à vibrations est son prix bas, ses performances modérées et sa bonne tête. Nous présentons les caractéristiques d'un flux membranaire très courant dans l'espace post-soviétique.

La mauvaise nouvelle est que, pour nos besoins, cet appareil, comme toutes les pompes à membrane, ne convient absolument pas.

• Les ressources de révision sont limitées à un à deux ans. Les membranes élastiques sont déformées mécaniquement à chaque cycle de travail; avec une fréquence de vibration d'environ 100 hertz, il n'est pas surprenant qu'après un certain temps, ils doivent être remplacés.
• Les vibrations entraînent un envasement accéléré du puits.
• Enfin, une capacité de 400 litres par heure ne peut suffire qu'avec un minimum d'eau et un accumulateur très volumineux.

Tourbillonnant

La base de la pompe vortex est une roue centrifuge avec un espace minimum entre elle et la cochlée (corps de pompe). Lorsque la roue tourne à sa périphérie, une surpression significative est créée. le long de l'axe, respectivement, une raréfaction se produit. Il suffit de raccorder les buses d'entrée et de sortie aux points correspondants du carter pour organiser un pompage d'eau stable et rapide.

Schéma de tourbillonnement:

1. Fournit des performances élevées à des valeurs de pression élevées et à des dimensions de pompe modestes.

Important: dans le cas d’un puits, les dimensions - hauteur et diamètre pour un acheteur potentiel ne sont pas cruciales.

1. Rendez l'appareil extrêmement sensible à la quantité et à la taille des impuretés. La norme pour une pompe à tourbillon ne dépasse pas 30 grammes de suspensions par mètre cube d'eau. Dépasser ce seuil entraîne une usure accélérée de la mécanique avec une chute concomitante de la tête et des performances.

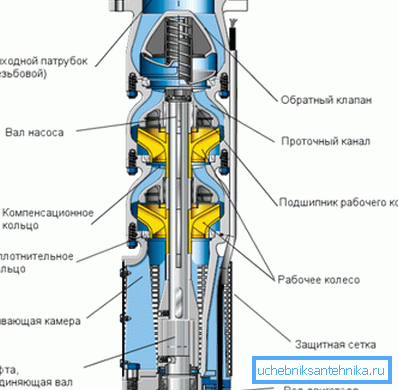

Centrifuge à plusieurs étages

Initialement, le schéma centrifuge à plusieurs étages de la pompe a été développé pour les puits: il est problématique qu’ils obtiennent un débit de sortie important en raison du diamètre limité. Cependant, ce sera la meilleure solution pour le puits.

L'idée de base est que sur un arbre entraîné par un seul moteur électrique, il y a plusieurs roues. Entre eux et le corps, il existe un écart assez important qui rend le dispositif insensible à un grand nombre de suspensions.

Le problème connexe - la chute inévitable de pression - a été résolu simplement et avec élégance: les chambres (diffuseurs) de toutes les turbines sont connectées en série avec les mouvements dans le logement. En conséquence, la tête générée par toutes les turbines est additionnée des petites pertes sur la résistance hydraulique de la pompe.

Tête et performance

La hauteur de la pompe doit être supérieure de 30 mètres à la différence de hauteur entre elle et le sommet du système d'alimentation en eau. Ainsi, si la pompe est immergée à 12 mètres et que le dessus des robinets d'alimentation en eau de la maison est situé à 4 mètres au-dessus du sol, vous devez acheter un appareil avec une pression nominale de 12 + 4 + 30 = 46 m.

Les performances en litres par minute sont calculées approximativement au taux de 5 litres par personne. Donc, pour une famille de trois personnes, ce sera 3 * 5 = 15 l / min, ou 0,9 m3 / heure.

Rappel: avec l'augmentation de la capacité de l'hydroaccumulateur, les exigences de performances de la pompe peuvent être considérablement réduites.

Conclusion

Nous espérons que nos recommandations seront en mesure d’aider le lecteur à concevoir et à construire son propre système d’alimentation en eau autonome. Comme toujours, la vidéo de cet article contient des informations supplémentaires. Des succès!
