Pose industrielle de la distribution d'eau: méthodes de mise

Quelle est la pose de l’alimentation en eau sous la route et en quoi diffère-t-elle de l’acheminement des canalisations sur les chantiers de construction? Nous répondrons à cette question et à d’autres questions tout aussi importantes dans cet article.

Les méthodes modernes de pose des réseaux d’eau et d’égout sont diverses et vous pouvez donc choisir la méthode qui correspond le mieux aux caractéristiques de l’objet dans lequel le traçage et les travaux d’installation correspondants sont effectués.

Méthodes de traçage de classification

En fonction des particularités du territoire, de la présence de la chaussée, de l'intensité du trafic, des paramètres de transport d'un milieu liquide, etc., une méthode de pose de tuyaux ouverte, cachée et fermée est sélectionnée et utilisée.

En fonction de l'emplacement du pipeline varie:

• hors sol,
• sous terre,
• méthode de traçage sous l'eau.

Examinons plus en détail les caractéristiques de la mise en œuvre de ces méthodes.

Traçage ouvert

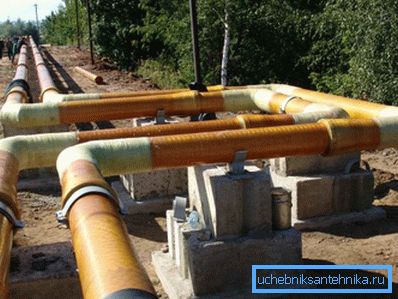

La pose de la plomberie externe, ou comme on l'appelle le traçage ouvert, est réalisée à l'aide de structures de bâtiment spécialement construites ou déjà existantes, telles que des piliers, des murs, des supports, etc. Dans certains cas, cette méthode permet de localiser les itinéraires à travers les canaux de passage et de semi-passage, à la surface du sol ou dans une tranchée.

Le traçage de terrain ouvert au sol, dont le prix est le plus accessible, est le suivant:

• fixation sur des supports ou sur des fondations spéciales;
• ancrage ou installation de cargaison sur des canalisations pour empêcher l'affaissement de certains tronçons de la route et la survenue de situations d'urgence;
• installation remblayée avec du sol local ou importé.

L'instruction du dispositif ouvert de canalisations d'eau et d'égouts sous les routes de transport prévoit les méthodes suivantes d'organisation des travaux de construction:

• avec un court arrêt de la circulation sur la route (sans nécessité de détour);
• avec arrêt du trafic en deux temps (une voie se chevauchant puis une autre);
• sans arrêter le trafic (contournement arrangé).

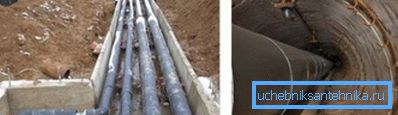

Important: Le repérage à l'intersection de la route dans des conditions hydrologiques et géographiques difficiles est effectué à l'aide de tunnels. Cette méthode de pose du pipeline est une bonne facilité d’entretien et de réparation du tracé.

Traçage de manière cachée

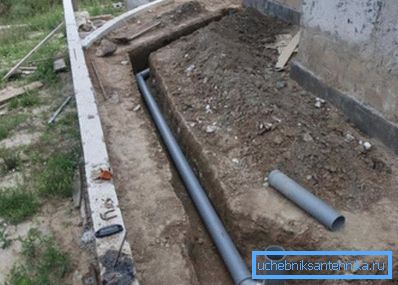

Des façons cachées de poser des réseaux d’alimentation en eau supposent l’emplacement de tuyaux dans des tranchées spécialement creusées à cet effet. En l'absence de possibilité d'aménagement de tranchées, aucun canal n'est utilisé dans les murs et sous la dalle de fondation d'objets de construction.

Important: L’accès difficile aux communications constitue un inconvénient majeur de cette solution. En effet, la route à réparer ou à entretenir ne peut être traversée qu’en ouvrant complètement les structures correspondantes.

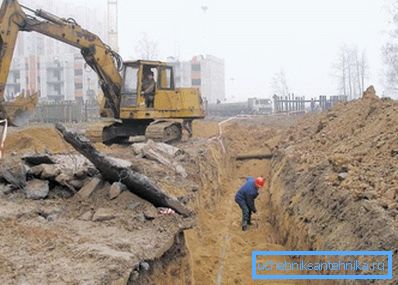

Parmi les exigences relatives à la réalisation de travaux d’excavation pour la construction de fosses et de tranchées, on notera les suivantes:

• Les tranchées doivent être effectuées sans modifier la structure naturelle du sol;
• Si le sol est sélectionné en dessous du niveau spécifié par le projet, il est autorisé d'utiliser une couche de sable au fond de la tranchée, à condition que l'épaisseur de la couche ne dépasse pas un demi-mètre.
• Si le sol est sélectionné en fonction de la profondeur prévue, le fond de la tranchée est garni d'un remblai de sable de 10 cm d'épaisseur.
• Le remblayage du tuyau s'effectue par le dessus et sur les côtés à l'aide d'une couche de sable protectrice d'une épaisseur de 15 à 30 cm, après quoi le sol est comblé.
• Dans le processus de remblayage, un rouleau est versé sur un sol non consolidé et formé, qui se déposera au niveau de conception dans environ un an.
• Il est interdit de poser un itinéraire en hiver sur une fondation gelée.
• Avant la pose, les tuyaux et les éléments de raccordement usagés doivent être inspectés pour détecter les défauts (copeaux et fissures).
• Le remblayage du tracé ne peut être effectué qu’après un essai hydraulique réussi.
• En fonction du diamètre du système d'alimentation en eau posé, le remblayage est effectué manuellement ou manuellement par une excavatrice.

Traçage de manière fermée

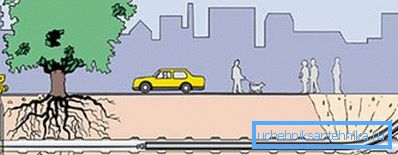

Les technologies modernes permettent d’établir un tracé en tuyaux de tous diamètres réels sans qu’il soit nécessaire d’ouvrir le sol.

Le routage fermé est effectué à l'aide de l'une des méthodes suivantes:

• bouclier et tunneling;
• microtunneling;
• crevaison avec utilisation de vérins, équipement de vibration, perforatrice à vis mécanisée, etc.
• poinçonnage du sol par des poinçons pneumatiques;
• pression de vibration sous vide du sol;
• forage (forage horizontal, directionnel, vibrant).

Le choix de l’une des méthodes énumérées pour la pose de tuyaux sans tranchée est déterminé par le diamètre et la longueur de la route, les propriétés physico-mécaniques et les caractéristiques hydrogéologiques du sol. Là encore, le choix de la méthode et, par conséquent, le coût de la pose d’un système d’alimentation en eau par mètre dépendent en grande partie du type d’équipement disponible.

Enfin, examinons plus en détail les méthodes les plus efficaces, et donc les plus populaires, de joint fermé.

• "Pipe in pipe" est une méthode qui vous permet de restaurer un pipeline usé, voire d'urgence, sans dépenses excessives. Parfois, cette méthode est utilisée pour créer des chemins protégés contre les influences mécaniques et chimiques externes.

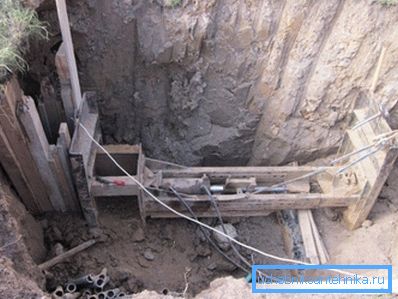

• La «perforation» est une méthode populaire pour percer des trous dans le sol au moyen de perforations mécaniques à l'aide d'équipements spécialisés.

Afin de créer une résistance minimale plus épaisse que le sol, l’équipement de poussée est équipé d’un embout sous une forme ou une autre. En règle générale, un cône en métal lisse est utilisé comme pointe. Un tuyau est tiré dans le trou conique. (Voir aussi l'article Comment choisir les tuyaux pour le chauffage: caractéristiques.)

Conclusion

Vous savez maintenant ce qu’est une tuyauterie de ponction et comment sont réalisées les tuyauteries de surface et souterraines. Pour appliquer dans la pratique les informations obtenues, par exemple, lors de l’organisation d’un système d’alimentation en eau ou d’un système d’égout avec les mains propres, par datcha.

Il y a des questions pour lesquelles vous avez besoin de réponses complètes? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
