Pourquoi avons-nous besoin d'une dalle de sol

Bien que l’installation du puits soit assez simple sur le plan technique, il s’agit toujours d’un processus très fastidieux, qui nécessite des coûts physiques importants. À cet égard, afin de prolonger sa durée de vie opérationnelle, une dalle de plancher est utilisée sur le puits, bien que certains, pour une raison quelconque, appellent simplement cela un couvercle.

Cela concerne à la fois les installations d'approvisionnement en eau, ainsi que les réseaux d'égouts et de gaz, où des anneaux de béton sont utilisés pour renforcer le puits de mine. C'est ce que nous verrons plus loin. Vous pouvez également visionner la vidéo thématique présentée dans cet article.

À propos des chevauchements

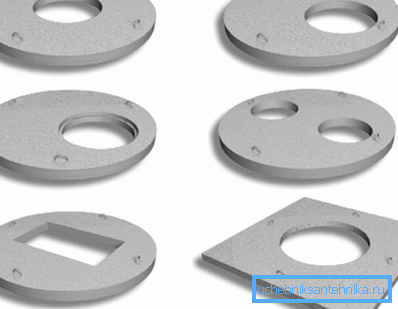

Note Les regards d'égout en dalles de béton ou de conception similaire ne sont pas destinés à un blocage complet ni à la possibilité d'installer une trappe métallique (en béton). En règle générale, les dimensions d'un chevauchement de dalle de puits sont choisies sous l'anneau, mais parfois, une telle dalle peut être carrée. Sur la surface, on ne voit alors qu'un socle en béton avec une trappe.

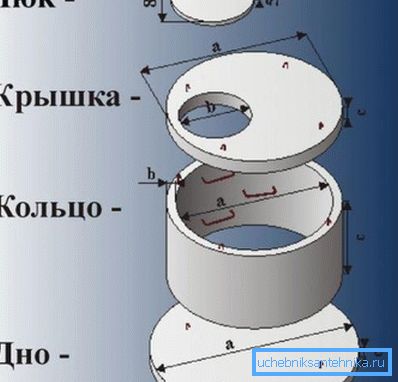

Dimensions

* Remarque Le poêle est surdimensionné.

Règles générales

• Comme il a déjà été mentionné précédemment, il est souhaitable de sélectionner les dimensions de la dalle du puits en fonction de la taille des anneaux - dans ce cas, non seulement l'esthétique, mais également la sécurité de la production. Dans les cas où la mine est aménagée avec des briques, sa section transversale est obtenue carrée, de telles couvertures se présentent alors sous une forme quadrangulaire.
• Le puits recouvrant le béton armé est installé sur le dernier anneau (supérieur), mais dans les cas où la maçonnerie a été faite, il est installé sur la ligne d'arrivée de cette pose..
• Pour augmenter la résistance, l’instruction requiert l’application d’un mortier sable-ciment entre la dalle et l’anneau (maçonnerie) afin de fixer. Après l’installation, une trappe métallique est installée dans le trou. Elle est composée d’un anneau de support et d’un couvercle de puits, ce qui permet de faire remonter l’entrée au-dessus du sol, ce qui empêche toute eau sale de s'écouler de la surface.
• Lors de l'installation de puits, des camions-grues sont utilisés car la masse des anneaux et les sols eux-mêmes sont suffisamment importants pour être installés manuellement.
• Le chevauchement lui-même, selon GOST 8020-90, est en béton lourd, sa classe de résistance à la compression ne pouvant être inférieure à B22.5 (M300), et sur l'armature imperméable en acier W W A-I, de classe A-III Bp-I. La marque de résistance au gel (le nombre de cycles de gel-dégel) ne doit pas être inférieure à F-100, c'est-à-dire pas moins de 100 de ces mêmes cycles.
• En fonction du diamètre de la bague, la taille de la plaque est également choisie et vous la voyez sur le tableau ci-dessus; en outre, cette taille peut correspondre non seulement au diamètre, mais également à la diagonale du carré.. Le trou pour une trappe en métal ou en béton armé peut être situé au milieu ou plus près du bord.
• Une telle construction pratiquement (en fonction des conditions atmosphériques naturelles) ne craint pas les baisses de température (même si elles sont assez vives) d'humidité et d'humidité.. Ils sont capables de résister aux fortes charges mécaniques des véhicules qui les traversent, tout en conservant leur état et leur forme d'origine. L'utilisation dans la fabrication du béton lourd les rend très massifs (parfois autour de 2 tonnes), ce qui ne leur permet pas de bouger sous la pression des roues des véhicules routiers.

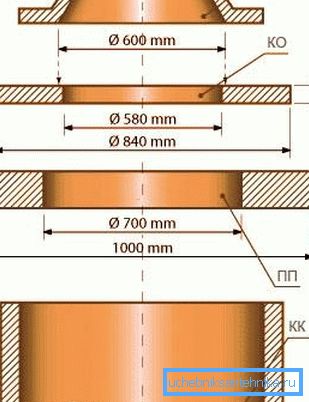

Installation standard

Note Le couvercle en métal (béton) doit être monté exclusivement sur l’anneau de support. Il est strictement interdit de l'installer sur le poêle!

Conformément à la norme GOST 8020-90 3.900.1-14, publication 1. Les produits en béton armé destinés aux puits ronds d’alimentation en eau et d’assainissement des trappes sont conçus de manière à présenter certaines caractéristiques. Ces règles sont en vigueur depuis le temps de l'Union soviétique et leur violation peut entraîner des accidents de la route, voire des pertes en vies humaines.

La bague de support (KO) a pour objectif principal de protéger la structure lors de la redistribution de la charge spécifique. En raison de KO, une telle charge est affaiblie au moins dix fois, assurant ainsi le libre passage de l’automobile et même des véhicules chenillés.

Il est strictement interdit d'utiliser du KO de fabrication personnelle, mais uniquement certifié, c'est-à-dire fabriqué en usine. Vous ne pouvez pas non plus utiliser de la maçonnerie ou divers dispositifs de coulée de ciment.

Malheureusement, nous avons parfois des services publics, ou plutôt leurs équipes de construction, qui négligent de telles normes, ce qui entraîne de telles conséquences, comme vous le voyez sur la photo ci-dessus.

Sous l’effet de l’humidité et de la charge des véhicules qui passent, le KO improvisé commence à s’effondrer, à partir duquel la trappe de puits s’affaisse sous la surface de la route. Cela conduit au fait que la charge est distribuée de manière inégale et peut éclater non seulement la trappe, mais la dalle de béton elle-même.

Conclusion

Les chevauchements de puits, de la même manière que les trappes avec des anneaux de puits de soutien, en sont une composante obligatoire pendant le fonctionnement, et pas seulement sur les routes, mais également aux entrées des maisons, des trottoirs, etc. Cette mesure de précaution est pleinement justifiée, car elle élimine le danger d’atteindre la cible au hasard, il suffit de passer à côté du trou.
