Pression de l'eau dans le système d'alimentation en eau:

Quelle est la pression de l'eau dans l'alimentation en eau froide ou chaude? Comment les mesures de pression sont-elles prises? Existe-t-il des limites réglementaires de sa valeur? Dans cet article, nous tenterons de répondre à ces questions tout en apprenant à calculer la perte de charge dans un système de distribution d'eau avec des paramètres connus.

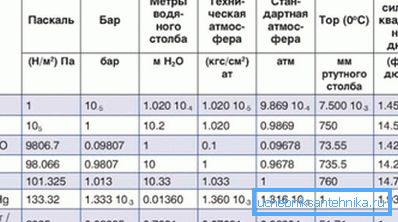

Unités

Tout d’abord, déterminez les unités de pression d’eau actuellement utilisées dans le système d’alimentation en eau.

L'atmosphère

Cette unité correspond à la pression atmosphérique au niveau de la mer. Ici, cependant, il y a une petite subtilité: il s'agit de surpression par rapport à l'atmosphère. Sa valeur dans une conduite d'eau de 0,2 atmosphère, indiquée par un manomètre, correspond à une valeur absolue de 1,2 atmosphère.

Utile: au lieu du mot atmosphère, un concept équivalent est souvent utilisé - kgf / cm2. La signification physique de l’unité est la force avec laquelle la masse de 1 kg lors de l’accélération de la gravité sur la Terre s’applique sur une surface de 1 cm2.

Le bar

Unité de mesure obsolète, empruntée au système de mesure SGH utilisé avant l'IS. Il suffit de savoir à ce sujet que la barre est approximativement (avec une précision d'environ 2%) égale à l'atmosphère. Assez souvent, un manomètre pour mesurer la pression de l'eau dans un système d'alimentation en eau comporte deux échelles - en bars et en mégapascals.

Mégapascal

Pascal correspond à un newton par mètre carré de surface. Étant donné que la masse d'un kilogramme presse sur la base avec une force de 9,8 Newtons, 1 mégapascal correspond approximativement à 9,8 kgf / cm2. Parfois, cette valeur est arrondie à 10.

Pression de la tête

La notion de hauteur, mesurée en mètres, signifie la hauteur de la colonne d’eau correspondant à une certaine surpression. Comment connaître la pression aux indications connues du manomètre en kgf / cm2? Il suffit de les multiplier par 10: une atmosphère en excès peut soulever une colonne d'eau de 10 mètres.

Mesures

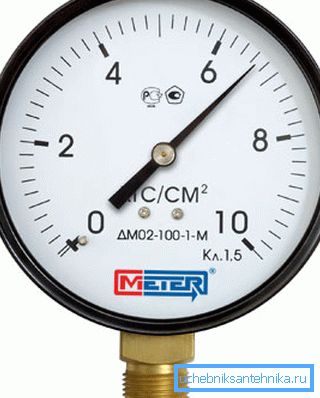

Un dispositif de mesure de la pression de l'eau dans un système d'alimentation en eau est appelé un manomètre. Le prix des jauges les plus abordables commence entre 150 et 200 roubles environ; Cependant, les appareils numériques peuvent coûter en unités et même des dizaines de milliers.

La façon de mesurer le paramètre qui nous intéresse de nos propres mains est tout à fait simple:

1. Un dispositif enroulé de lin ou d'un autre matériau d'étanchéité est vissé dans la vanne de régulation..
2. La valve s'ouvre, puis décolle.

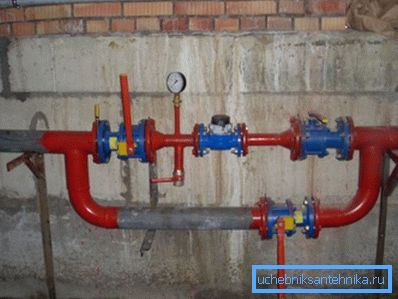

Les clapets anti-retour servant à prendre les mesures sont toujours présents dans l’ensemble élévateur (débit, retour et mélange après l’ascenseur) et dans le compteur d’eau (généralement avant et après le compteur). S'il est nécessaire de retirer la mesure en un point quelconque du système d'alimentation en eau, il est facile de visser le manomètre à la place du bouchon dans l'une des colonnes montantes et de le lancer.

Comme toujours, il existe un certain nombre de subtilités.

• Afin de brosser un tableau détaillé du fonctionnement du système d’alimentation en eau, les mesures doivent être effectuées au plus fort de la prise d’eau qui tombe en soirée.

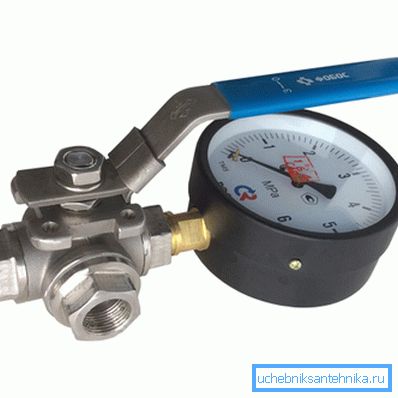

• Un dispositif connecté en permanence au système d'alimentation en eau reste souvent bloqué: la flèche est bloquée dans une position. Pour éviter que cela ne se produise, à la place de la vanne de régulation, une vanne à trois voies avec un trou de drainage est placée, ce qui permet de vider l'eau de son corps après la mesure.

• Le filetage en laiton d'un dispositif amovible en permanence s'use rapidement. Une instruction simple aidera à résoudre le problème: alimentez le manomètre avec une rallonge en acier.

Les règlements

Voici les normes de pression d'eau dans le système d'alimentation en eau contenues dans le SNIP 2.04.01-85 actuel.

Comme il est facile à calculer, la pression de l’eau dans l’approvisionnement en eau de la ville peut généralement différer de sa valeur à l’étage supérieur de 0,25 MPa, ce qui correspond à une hauteur de 25 mètres. Avec une hauteur de bâtiment plus élevée, le pompage intermédiaire doit être installé aux étages intermédiaires.

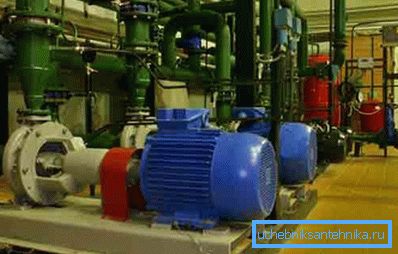

Cependant: dans la pratique, toutes les stations de pompage connues de l'auteur sont situées dans le sous-sol de la maison ou dans un bâtiment séparé. Lorsque vous travaillez aux premiers étages aux points de démontage, il peut atteindre 8 - 9 kgf / cm2.

En pratique, les valeurs de pression typiques sur les autoroutes et les autoroutes sont les suivantes:

• Eau froide - 3 - 4 kgf / cm2.
• ECS - 3,5 - 6,5 kgf / cm2.

Chute de pression

Lorsque l'eau passe dans le tuyau, la pression à la sortie sera inférieure à celle à l'entrée.

La chute est déterminée par plusieurs facteurs:

1. Le diamètre du tuyau.
2. Sa longueur.

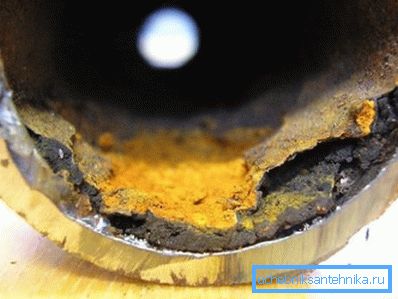

3. La rugosité de ses murs.

1. Le débit en elle.

Pour le calcul, la formule H = iL (1 + K) est utilisée.

En cela:

• H - chute de pression en mètres. Pour le traduire dans l'atmosphère, il suffit de diviser la valeur obtenue par 10.
• i - pente hydraulique, déterminée par le diamètre, le matériau de la conduite et la vitesse d'écoulement à l'intérieur.
• L est la longueur du tuyau en mètres.
• Le coefficient K pour les systèmes d'alimentation en eau potable est supposé être de 0,3.

Où prendre la valeur de la pente hydraulique? Dans les tables dites Shevelev. Nous en donnons un fragment correspondant aux nouveaux tubes en acier de taille D15.

La valeur 1000i est une pente hydraulique avec une longueur de conduite de 1 km. Pour calculer la valeur de i pour un mètre courant, il suffit de la diviser par 1000.

Ainsi, pour un tuyau en acier DU15 d’une longueur de 25 mètres et d’un débit d’eau de 0,2 l / s, la perte de charge sera de (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 mètres, ce qui correspond à la différence pression de 1,17 kgf / cm2.

Conclusion

Nous espérons que les informations proposées aideront le lecteur à mettre en œuvre ses propres projets. Pour en savoir plus sur la quantité de pression d'eau dans l'approvisionnement en eau qui est considérée comme la norme, la vidéo de cet article vous le permettra. Des succès!
