Projet standard d'un puits d'égout pour le réseau d'égouts

Un système d’égout efficace sera la clé d’un séjour confortable dans une maison privée. Installation d'un puits d'égout - l'une des principales étapes de son dispositif. Cependant, sa conception est assez simple, ce qui est considéré comme le principal argument en faveur de l'auto-érection.

Après avoir effectué l’installation de vos propres mains, vous réduirez considérablement le coût de l’organisation d’un système d’égout et vous saurez sûrement la qualité du résultat. De plus, vous pourrez acquérir de nouvelles compétences utiles qui vous seront utiles encore et encore.

Processus

Il est préférable de commencer à travailler avec une conception détaillée du système d'égout global de la maison. Un projet typique peut servir de base, car de tels puits d'égout fonctionnent sans problème pendant de nombreuses années..

Le schéma préliminaire compilé, le projet développé ainsi que les estimations permettent de réduire considérablement les coûts de main-d'œuvre, de gagner du temps et de réduire les investissements financiers. Et laissez-vous prendre des matériaux de construction avec une marge de 20%, en respectant scrupuleusement les estimations, vous aurez toujours un bon bénéfice.

Quel est le plan de puits d'égout

Cette étape comprend les éléments suivants:

1. Bien choisir son lieu d’avenir. Un projet standard est utile ici, car de telles installations sont généralement situées sous le niveau du bâtiment principal sur le site. Dans ce cas, le processus de mise en place du puits et de pose des tuyaux, qui assure un déchargement efficace, est facilité.
2. Déterminez l'endroit où le tuyau d'égout va sortir. Il est peu probable que vous souhaitiez creuser une tranchée autour du périmètre du bâtiment. Vous devez donc choisir le chemin le plus court allant de la maison au puits d'égout.
3. Dessinez un diagramme pour plus de clarté, par rapport à l'échelle. Cette étape permet de déterminer la longueur de conduite requise, le nombre de raccords et de connexions, ainsi que les conditions dans lesquelles la conduite sera posée. Ces derniers incluent la composition du sol, la profondeur de la tranchée pour le tuyau d'égout, la présence d'obstacles possibles.

Une fois les travaux préparatoires terminés, nous recevrons un plan détaillé. Cependant, avant de commencer à l’appliquer, vous devez déterminer quel projet type de puits d’égout à partir des puits existants vous devez construire.

Espèces

Il existe plusieurs types de telles structures. Bien que cette classification puisse être prise en grande partie conditionnelle. Le plus souvent, il existe des options combinées, dont la conception standard leur permet d’exécuter plusieurs fonctions simultanément.

Les experts partagent les puits d'égout sur:

• différentiel, qui équipent lorsque les caractéristiques du site ne permettent pas de poser le pipeline avec une certaine pente;
• l'inspection, utilisée pour assurer la réparation et la prévention des systèmes d'égouts, ainsi que pour y accéder pendant les travaux de nettoyage. Par conséquent, lorsque la canalisation d'égout externe est très longue ou présente une configuration tortueuse, vous ne pouvez pas vous passer de puits d'inspection.

Conseil: placez le premier puits d'observation à moins de 12 m de l'endroit où la conduite d'égout quitte la maison, la distance pouvant aller jusqu'à 15 m.

• rotatifs, remplissant la fonction de visionnement, mais ils sont satisfaits aux points où l’égout a atteint 90?. Ces tronçons du pipeline sont considérés comme les plus problématiques, car ils présentent un risque élevé d'obstruction. Assurez-vous donc de leur donner accès.
• des puits de filtration et de stockage sont nécessaires pour le traitement des eaux usées qui, après filtration, sont détournés vers le sol. Ils peuvent faire partie d'une fosse septique.

Quel type de puits vous n’avez pas choisi? Son appareil présente presque le même schéma pour chaque variété.

Il comprend:

• chambre de travail;
• cou qui va à la surface.

Ce dernier a généralement une trappe de protection qui vous permet de pénétrer dans la chambre du puits.

Fabrication bien drainer

C'est la plus simple de toutes les options. Elle consiste en un réservoir dans lequel les eaux usées s'accumulent et leur prétraitement a lieu:

1. La décomposition partielle de l'effluent accumulé se produit sous l'action de bactéries anaérobies, ce qui permet d'obtenir de l'eau, des gaz et des boues inertes à partir de matières organiques toxiques.
2. SNiP exige qu’il soit situé à 5 m au moins de la fondation du bâtiment. Il est également important de l'éliminer à la distance maximale du puits, du puits et des autres sources d'eau potable. Sur les sols sableux et sableux, la distance est de 50 m, sur les loams lourds et moyens, ainsi que sur les sols à prédominance argileuse - jusqu'à 25 m.
3. Le fond du puits est d'abord rempli d'une couche de gravats d'une hauteur de 200 à 300 mm. Il doit ensuite être rempli de béton pour empêcher la filtration des eaux usées dans le sol. La forme de la structure peut être carrée ou ronde. La profondeur dépend du volume quotidien d'eaux usées.
4. Dans la version à une chambre, le principe de fonctionnement ressemble à un puisard, il nécessite donc un pompage périodique, ce qui augmente le coût de son entretien. Si nous fabriquons une structure ressemblant à une fosse septique composée de 2 à 3 chambres, vous pourrez vous débarrasser de cet inconvénient, même si le prix de la structure augmentera.
5. L'étanchéité des murs est importante dans la construction de cette structure. Les instructions supposent qu’elles peuvent provenir d’anneaux en béton armé, de joints d’étanchéité, de gravats ou de briques usagées sur un mortier de ciment.

Dans ce dernier cas, il est nécessaire de traiter la surface de l'intérieur avec du bitume. Il est également possible de construire une chambre à l'aide d'un coffrage dans lequel le béton est coulé, il n'est donc pas nécessaire de sceller les murs en plus.

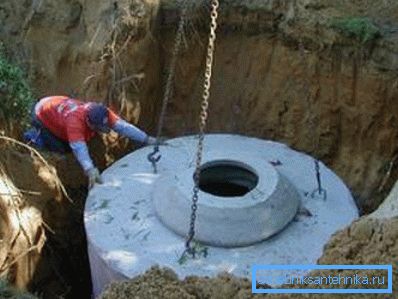

Conseil: lorsque vous utilisez des anneaux en béton armé, utilisez des engins de chantier pour les installer de manière à ne pas les endommager.

1. La dalle du puits peut servir de plaque de béton armé avec un emplacement pour installer la trappe. Il est utilisé standard - plastique avec renforcement métallique ou métal.

Conclusion

Tout type d'égout a presque le même appareil. Ils ne diffèrent que par le but et le lieu d'installation. Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
