Puits d'eau: exigences, matériaux utilisés, installation

Quelle devrait être l'eau bien? En quels matériaux peut-on fabriquer ses murs? Est-il difficile de construire cette structure de vos propres mains ou d'installer une solution clé en main?

Dans l'article, nous allons essayer de trouver des réponses à cette série de questions.

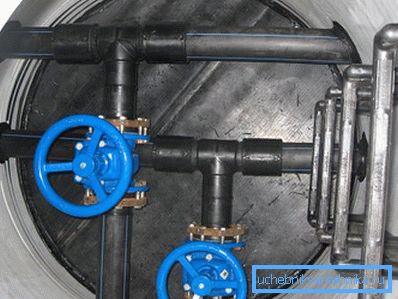

Vannes d'arrêt dans l'alimentation en eau du puits.

Exigences générales

Commençons par les exigences formelles pour les puits.

Il n'y a pas de SNiP séparé pour l'installation de puits d'eau; Cependant, un certain nombre d'exigences sont assez clairement énoncées dans les normes et règles sanitaires relatives au numéro 2.04.02-84, régissant la construction de réseaux externes d'approvisionnement en eau.

  • La hauteur de la partie travaillante du puits (de la surface du drainage à la couverture) ne doit pas être inférieure à 1,5 mètre.
  • Pour une piste d'un diamètre allant jusqu'à 400 millimètres, la distance minimale entre le tuyau et les parois du puits est de 0,3 mètre. Pour un diamètre de 500 à 600 mm, elle atteint un demi-mètre et avec un diamètre de voie supérieur à 600 mm - jusqu'à 0,7 m.

Commentaire du photographe: hélas, le SNiP ne précise pas comment cette distance est mesurée dans des puits ronds.

  • Les brides de tuyau d'un diamètre allant jusqu'à 400 mm doivent être situées à au moins 30 centimètres du mur. Avec un diamètre de plus de 400 millimètres, la distance peut atteindre un demi-mètre. L’instruction ne concerne que la commodité du travail d’installation: avec une grande taille de bride, des boulons plus épais sont utilisés, qui doivent souvent être déplacés à l’aide d’un levier long.
  • La distance entre le bord de la prise et le mur pour un diamètre maximal de 300 mm est d'au moins 0,4 mètre, et d'un diamètre supérieur à 300 mm, elle est d'un demi-mètre.
  • La surface inférieure du tuyau (voie ou entrée dans la maison) de la surface de la litière doit être séparée:
  • Avec un diamètre de 400 mm - 25 centimètres;
  • Avec un diamètre de 500 à 600 mm - 30 centimètres;
  • Avec un diamètre de plus de 600 mm - 0,35 mètre.
  • Le sommet de la tige de la vanne à tiroir doit être séparé de toute surface par 30 centimètres d’espace libre. Pour une tige de valve avec une tige non montante, la distance augmente à un demi-mètre. À propos, une exigence étrange: l'installation et la réparation des deux types de vannes nécessitent à peu près le même espace.

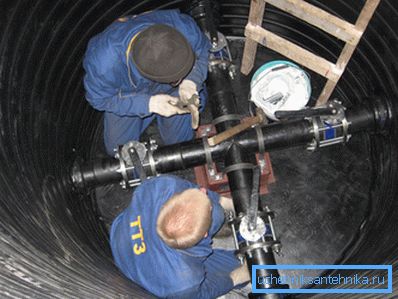

  • Faites attention à l'éloignement des vannes des murs.
    • Pour descendre dans le puits de son mur, il est recommandé de l’équiper de consoles en acier ondulé ou en fonte. Cependant, il est permis d'utiliser une échelle portable - latérale ou pliante.
    • L'utilisation d'une couverture à double isolation pour le puits n'est pas obligatoire et est utilisée s'il existe une justification technique (si dans une région avec de fortes gelées, la construction du puits d'alimentation en eau ne prévoit pas une profondeur très inférieure au niveau de gel du sol).
    Couverture en acier avec isolation.

    Matériaux et caractéristiques de construction

    Que peuvent être les murs du puits?

    Béton armé

    C’est de là que les parois des puits sont le plus souvent destinées à l’entretien des immeubles d’appartements. Cependant, des puits de béton de propriétaires privés sont également construits; mais si les structures monolithiques rectangulaires ou carrées (elles nécessitent un coffrage plus simple) sont souvent construites pour entrer dans l'eau dans une maison privée, les organisations suivent un schéma plus technologique utilisant des anneaux tout préparés.

    C'est curieux: dans les annexes aux documents normatifs, il est possible de trouver les normes estimées pour les matériaux et travaux de base. Par exemple, le tableau d’estimation du nombre de puits d’eau portant le numéro 22-04-003, joint au document HESN-2001-22, contient une liste complète des travaux et du matériel nécessaires au dispositif d’un puits monolithique préfabriqué d’un volume de 10 mètres cubes.

    Tableau GESN avec une liste des coûts de construction.

    À quoi ressemble la construction indépendante? De la même manière que dans la construction d'une fosse septique en béton ou d'une cave.

    La seule difficulté est que la conception du coffrage doit fournir des trous pour les plateaux de la voie et de l'entrée.

    1. La fosse de fondation se détache, dont la taille dépasse légèrement la taille future du puits.
    2. Le fond est rempli d'environ 20 centimètres de gravats ou de sable. La litière deviendra la base des murs et remplira la fonction de drainage.
    3. Les parois de la fosse recouvrent un matériau d’étanchéité - matériau de toiture ou polyéthylène. Entre autres choses, il ne donnera pas de gelée de ciment inutilement filtrée dans le sol, réduisant ainsi la résistance de la structure.
    4. Le cadre d'armure est en cours de construction. Idéalement, les raccords en carton ondulé sont tricotés avec du fil métallique recuit. Cependant, vous pouvez utiliser une finition en treillis ou en métal.
    5. Le coffrage est en construction. Matériau - panneaux, OSB, DSP ou contreplaqués.
    6. Le coffrage est coulé en couches avec du béton M200 ou une solution préparée indépendamment. Composition - 1 partie de ciment, 3 parties de sable et 3 parties de pierre concassée. Tous les 20-25 centimètres de béton sont filés avec des barres d'armature.
    7. De dessus, la dalle finie est posée avec le capuchon de puits.

    Brique

    La construction de murs en briques n’est pas beaucoup plus compliquée; Cependant, la taille de la fosse dans ce cas sera un peu plus grande. La raison en est que l'étanchéité extérieure est hautement souhaitable pour la maçonnerie. Il est réalisé par du mastic de bitume en plusieurs couches..

    Attention: pour la pose, seule la brique d'argile rouge est utilisée. Le silicate est rapidement détruit dans un environnement humide.

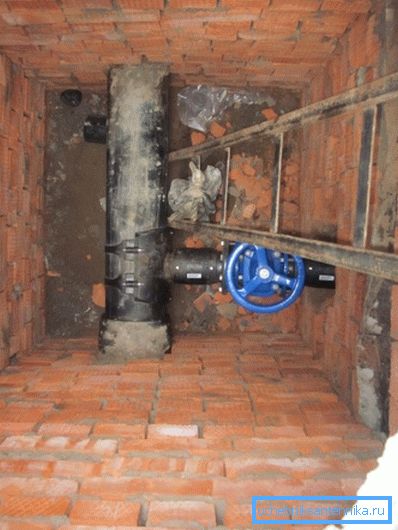

    Les murs du puits de la photo sont en brique rouge unie.

    La maçonnerie elle-même est assez traditionnelle: demi-brique, avec des rangées horizontales de pansements d'au moins un quart de la longueur de la brique. Le mortier de ciment-sable est utilisé comme liant dans un rapport de 1: 3; le sable est présélectionné. L'épaisseur de la couture - la norme 12 millimètres.

    En plastique

    Les eaux d'égout en plastique et les puits prêts pour l'eau sont bénéfiques car ils permettent de gagner beaucoup de temps. Leurs parois sont généralement constituées d’un épais tube ondulé en polyéthylène ou en polypropylène avec robinets sous les plateaux et bagues d’étanchéité.

    Pour augmenter la rigidité annulaire et améliorer l'isolation thermique, ce produit est à double paroi.

    Le prix de ces produits est toutefois légèrement supérieur au coût des matériaux de construction dans le cas de la construction autonome de béton ou de brique. Un puits de deux mètres de haut et d’un diamètre de 70 cm coûtera environ 15-17 mille roubles.

    Comment l'installation d'un puits de plomberie est-elle en plastique?

    1. Le fossé est un peu plus grand que la taille du puits. Le stock en taille devrait être d'environ 20 centimètres dans toutes les directions.
    2. Une litière de sable est formée.
    3. La construction en plastique tombe au fond de la fosse.
    4. En présence de la chambre d’amorçage (agent de lestage, capacité empêchant la remontée du plastique dans un sol humide), elle est remplie de béton.
    5. Toutes les communications sont montées: des vannes d'arrêt, un filtre de préfiltre de puits et un compteur d'eau sont connectés à la sortie du pipeline.
    6. Le remblayage est effectué. Pour les puits de rigidité accrue (avec une surface ondulée), on utilise un sol préalablement excavé avec un bourreur tous les 20 centimètres. Pour les structures aux murs lisses, le remblayage est effectué avec un mélange de ciment et de sable dans un rapport de 1: 5.
    La corrugation des murs augmente la rigidité annulaire.

    Conclusion

    La vidéo de cet article offrira traditionnellement au lecteur des informations supplémentaires. Succès dans la construction!
