Puits d'égout en plastique: caractéristiques de conception

Des puits en béton et en plastique pour les eaux usées sont utilisés pour permettre l’accès aux pipelines afin de les contrôler, de les prévenir et de les réparer. Le choix de l'une ou l'autre option lors de la conception d'un système d'égout est déterminé par les particularités de fonctionnement, les possibilités financières et un certain nombre d'autres facteurs.

Ci-dessous, nous examinons en détail les produits en plastique et prenons également en compte les caractéristiques de leur installation.

But des puits

Comme nous l’avons noté ci-dessus, la fonction principale de tout puits d’égout est de permettre l’accès au pipeline sans excavation.

Dans le même temps, en fonction de l'emplacement de cette partie, les groupes suivants sont distingués:

• Les inspections, elles sont la même révision. Ils sont installés sur des sections plates du pipeline à un certain intervalle. La fonction principale des trous d'homme est de permettre de surveiller l'état de la conduite et, si nécessaire, de déterminer l'emplacement du blocage. L’étape de montage des points de contrôle pour les autoroutes jusqu’à 110 mm de diamètre est de 20 mètres et jusqu’à 150 mm - de 35 à 40 mètres.
• Pivotant. Comme son nom l'indique, sont montés dans les zones où le tuyau d'égout tourne. Il est impossible de se passer d'eux, car c'est dans les virages que la vitesse d'écoulement diminue et que le risque d'embouteillage augmente.
• Nodal. Fournir l'intersection de plusieurs autoroutes. Le plus souvent utilisé dans l'industrie, car dans la construction privée de telles situations sont rares.
• Delta. Utilisé pour concevoir la connexion de deux tuyaux placés à différentes hauteurs.

Faites attention! Pour économiser, vous devez équiper des systèmes multifonctionnels, combinant par exemple un point tournant avec un lieu de révision. Dans ce cas, le coût total du système sera légèrement inférieur.

Selon les documents réglementaires, de telles structures doivent être installées:

• Sur les sections du tournant.
• Au raccordement de plusieurs tuyaux ou au lieu de joindre le tuyau au principal.
• Au lieu de changer le diamètre ou la pente du tuyau.

Comme vous pouvez le constater, le champ d’application de ces pièces est assez étendu. Nous tenterons ci-dessous de comprendre toutes les nuances de leur conception.

Produits en plastique

Matériaux

Comme nous l'avons noté ci-dessus, les puits pour réseaux d'égouts peuvent être réalisés en béton armé ou en plastique. Dans le même temps, les produits polymères ont récemment été les plus populaires.

De telles constructions sont entrées sur le marché moderne il y a environ 20 ans. À ce jour, ils ont remplacé le béton dans environ 40% des réseaux d'égouts européens. Nous avons ce chiffre considérablement inférieur (espérons-le pour l'instant), mais progressivement la part des puits d'inspection en plastique augmente.

Les matériaux synthétiques suivants peuvent être utilisés pour fabriquer ces pièces:

• Polychlorure de vinyle. Diffère dans la longévité élevée, cependant à la forte baisse de la température devient fragile.
• Polyéthylène. Il est élastique, mais transfère mal les longues charges statiques, perdant sa durabilité dans les virages.
• Polypropylène. Possède des structures opérationnelles élevées, mais le prix élevé constitue le facteur limitant lors de la distribution de ces produits.

De plus, relativement récemment, les systèmes basés sur des matériaux et des dispositifs combinés, dans lesquels des tuyaux de grand diamètre jouent le rôle d'éléments de support, ont gagné en popularité. Les puits en plastique des conduites KORSIS en sont un exemple. Leurs réservoirs ondulés offrent une excellente capacité de charge.

Caractéristiques de conception

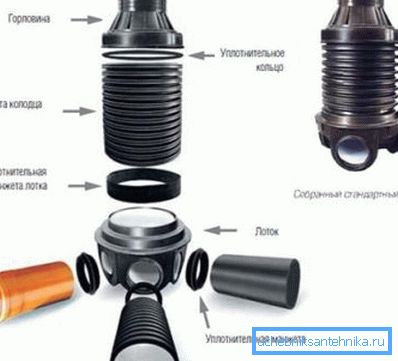

Un puits typique ne comprend que quelques parties:

• Le cou, qui est monté au ras de la surface de la terre. Le cou est généralement fourni avec des fixations pour le montage de la trappe. (Voir aussi l'article Caractéristiques trou d'homme en plastique pour le puits.)
• Mine, reliant le cou avec le bas, la partie travaillante.
• Plateau dans lequel se fait la connexion des tuyaux.

En ce qui concerne les schémas de conception, il y en a aussi quelques-uns.

Les éléments structurels les plus fréquemment rencontrés sont les suivants:

• Tube télescopique, se déplaçant librement par rapport à la tige. L'utilisation d'un télescope avec une selle pour monter la trappe vous permet de monter le puits à la profondeur souhaitée, facilitant ainsi le positionnement des pièces.
• La partie conique relie le plateau à la tige ou au col. L'utilisation d'adaptateurs coniques vous permet de monter de grands bacs sous des trappes de taille standard.
• Le corps du puits peut être solide (un tuyau est alors utilisé pour sa fabrication) ou assemblé. Les structures préfabriquées sont constituées d’anneaux, reliés hermétiquement les uns aux autres pendant la phase d’installation.

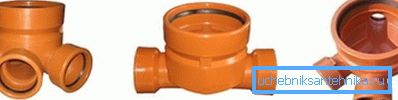

• Le fond du plateau est souvent associé à un kinet, un séparateur spécial pour plusieurs tuyaux. Kinetta doit être sélectionné en fonction de la configuration du réseau d’égouts, afin que nous n’ayons pas de connexions libres.

Avantages du produit

Les conceptions décrites ci-dessus présentent un certain nombre d'avantages qui leur permettent de se soustraire progressivement du marché aux produits en béton ayant un objectif similaire.

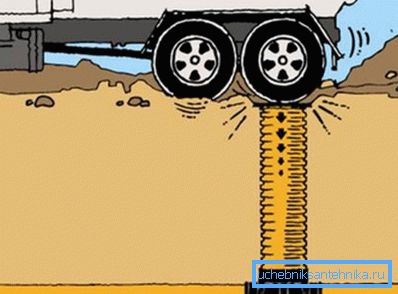

• Le boîtier a une résistance mécanique élevée.
• Les parois des tuyaux et des plateaux résistent aux substances chimiquement actives.
• La conception du cou, des tiges et de la kineta permet de réaliser des connexions presque étroites avec des coûts de main-d'œuvre minimes.
• L'utilisation de plastique comme matériau principal, ainsi que l'utilisation de tubes ondulés pour la fabrication d'éléments porteurs, permet la construction de structures de formes et de tailles variées.

• Une masse relativement petite de produits facilite grandement l’installation.

Technologie d'installation

Si vous avez choisi le plastique et acheté un puits dont les dimensions correspondent à vos tâches, vous pouvez l'installer vous-même.

L'algorithme des actions dans ce cas est le suivant:

• Pour commencer, nous creusons une fosse dont la profondeur est supérieure de 30 cm à la hauteur du puits.

Astuce! Il est nécessaire de choisir la profondeur afin que les pipelines posés entrent dans le kinet sans différence de hauteur. Il est préférable de le faire au stade de la conception de l’ensemble du système.

• Le fond de la fosse est soigneusement aligné. Versez une couche de sable mélangé avec du gravier sur la surface nivelée. L'épaisseur de la couche après le tassement doit aller jusqu'à 20 cm.
• Versez une chape en béton sur le coussin de sable. L'épaisseur de la chape est de 50 à 100 mm.

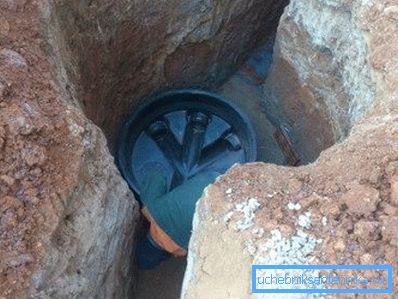

• Après séchage du béton, nous installons le fond du puits ou un plateau avec un kinet. Nous fixons les tuyaux à la poussée en veillant à l’étanchéité de tous les joints avec des raccords en caoutchouc.

• Si nécessaire, effectuez une coupe du cou au niveau souhaité. En règle générale, le matériau est bien coupé avec une scie conventionnelle.

Astuce! La coupe doit être effectuée dans la ligne médiane de la nervure saillante du tube ondulé.

• Nous connectons le fond avec la partie verticale (tube télescopique ou col ondulé) en scellant le joint avec du silicone. De là-haut, nous établissons un rebord et une couverture de l'écoutille. (Voir aussi l'article Couvercle de puits en plastique: comment installer.)

Ensuite, nous devons combler le vide entre les parois de la fosse et le puits lui-même. Les instructions recommandent d'effectuer le remplissage couche par couche, sable et gravier avec ajout d'argile.

Conclusion

Les puits d'égout en plastique sont un remplacement complet des structures en béton traditionnelles. De plus, dans un certain nombre de paramètres (durabilité, facilité d'installation, etc.), ils surpassent considérablement les systèmes composés d'anneaux en béton armé. Vous pouvez étudier ces produits en détail en visionnant la vidéo présentée dans cet article.
