Puits d'inspection - principes d'arrangement

Dans tout système d'égout domestique moderne, l'un des principaux composants du confort est essentiel. Heureusement, la configuration d'un système standard de vos propres mains est une tâche très réelle. En dehors du pipeline, l'élément principal du système est un regard d'égout.

Dans cet article, nous aborderons les types, les objectifs et les principes d'installation de telles structures.

Types de dessins

Le système global peut être soit étroitement ciblé, conçu pour évacuer les eaux usées domestiques d’une maison, soit être un système complet combinant un système d’égout et un système conçu pour le drainage d’une parcelle..

Ils fonctionnent selon un schéma similaire. Ainsi, à l'avenir, nous aborderons les principes généraux d'installation de structures permettant d'éliminer les effluents.

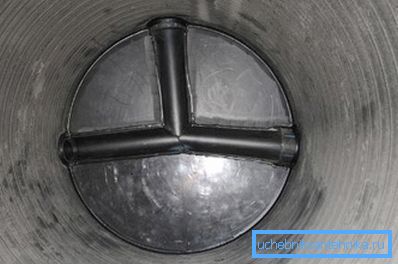

• Nodal ou puits de connexion - cette conception permet de combiner plusieurs branches de pipeline en un seul drain commun. Les bouches d'égout selon SNIP ne peuvent pas réunir plus de 3 branches d'eaux usées, et il ne devrait y avoir qu'une seule branche de sortie. La configuration du plateau pour fusionner les branches doit avoir des courbes lisses, réalisées sous la forme de tuyaux.

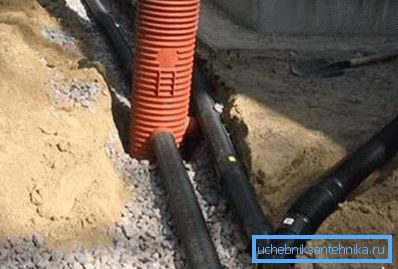

• Il y a aussi des puits linéaires, ils sont utilisés sur les sections droites de la route pour l'inspection et la maintenance de la branche. Pour les systèmes domestiques et privés, ils sont rarement utilisés, car ce ne sont pas souvent les biens personnels qui ont de telles distances. La distance entre les objets dépend du diamètre du tuyau.

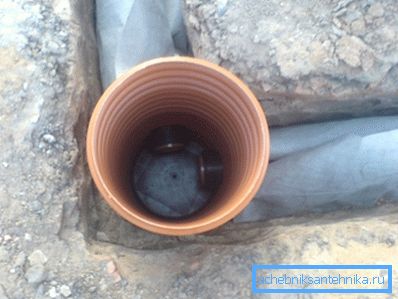

• Les structures pivotantes sont utilisées pour accéder au point de courbure du pipeline. L'angle de rotation peut être différent. La conception est installée de manière à permettre un accès libre aux tuyaux d’entrée et de sortie, car le risque de congestion est assez important dans les virages.

Important: lors de l’organisation des structures rotatives, il n’est pas nécessaire de les installer à chaque tour. En fonction de l'angle de rotation, vous pouvez monter sur un, mais pas moins.

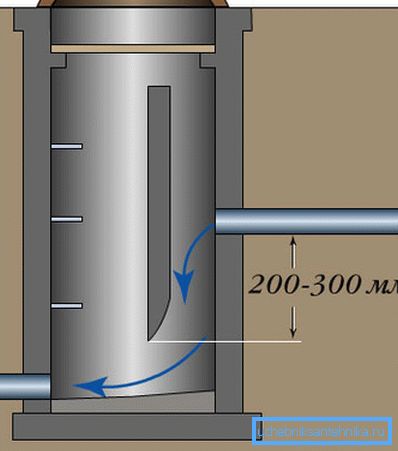

• Le type suivant de structures de visualisation est la goutte. Ils se distinguent des linéaires par le fait que leurs orifices d’entrée et de sortie sont situés à des niveaux différents. Ils sont destinés à augmenter ou diminuer la vitesse de déplacement des eaux de ruissellement dans le système et sont utilisés pour s’adapter au terrain. Ces constructions sont montées.
• Si vous devez réduire le niveau du tuyau entrant.
• Avec instable, avec des changements soudains, la vitesse d'un flux en mouvement.
• Lorsque les tubes traversent les structures souterraines, par exemple des conduites d’eau.
• Si un déversement submergé dans un plan d'eau est prévu, une telle structure constitue la dernière frontière de la transition.
• Avec un grand différentiel, jusqu’à 3 m, entre l’entrée et la sortie.

Important: la conception du différentiel n’est établie que si la différence entre les conduites dépasse 500 mm et si le diamètre des conduites doit être supérieur à 600 mm.

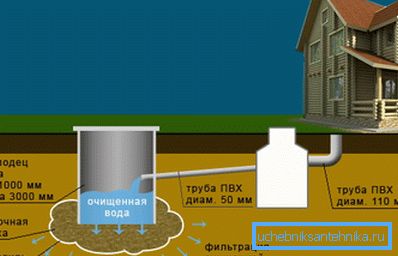

• Puit pour filtration ou fosse septique, est installé dans la zone debout sur un sol sableux ou sur des loams sableux. Pour les habitations privées, il est généralement équipé d’un filtre naturel multicouche, mais son utilisation est limitée.
• Les eaux souterraines dans cette zone ne doivent pas être à moins de 1 m de la base de la structure.
• At-il une limite de filtration de 0,5 m? par jour
• Sur un sol sableux, la surface de contact minimale de la base est de 1 m², sur les loams sableux de 1,5 m².

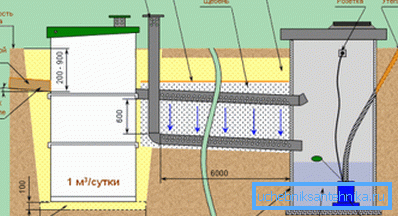

• Réservoir de stockage - monté en l'absence de possibilité d'évacuation des eaux usées. En fait, il s'agit d'une forme moderne et améliorée d'un cloaque. L'option de conception de drainage peut servir de réservoir de secours pour la collecte d'eau destinée à des besoins techniques, tels que l'irrigation.

Subtilités d'installation

Les matériaux à partir desquels de telles structures sont fabriquées ne sont pas très diversifiés, ou plutôt les principaux ne sont que 3.

• Les 2 premiers sont utilisés depuis longtemps, ce sont des anneaux et des briques en béton armé.
• Le troisième type est apparu relativement récemment et est le fruit du progrès technologique. Il s’agit de différents types de plastique ou de fibre de verre. (Voir aussi l'article Caractéristiques trou d'homme en plastique pour le puits.)

Installation de structures en béton armé

• Avant de faire quelque puits que ce soit, avec soin et en tenant compte du terrain, un lieu est choisi pour l'installation de la structure. La zone doit être débarrassée de la végétation et nivelée.
• En outre, l'excavation est creusée. Les dimensions de la fosse doivent dépasser les dimensions de la structure d'au moins 30 à 40 cm. Pour les puits en béton armé et en briques, le jeu extérieur peut atteindre 60 cm. De plus, vous devez envisager la possibilité de vous approcher du lieu d'installation des équipements spéciaux.
• Au fond de la fosse, un coussin de 150 à 200 mm de gravats est coulé et soigneusement tassé. En présence d’eaux souterraines, l’étanchéité du fond s’installe. Pour cela, on utilise du bitume ou un matériau de couverture avec bitume.
• Les égouts selon SNiP doivent être installés sur un socle monolithique en béton. Dans la construction industrielle, une dalle de béton est utilisée, mais dans la construction privée, vous pouvez conserver le coffrage, renforcer la fondation et couler le béton avec celui-ci.

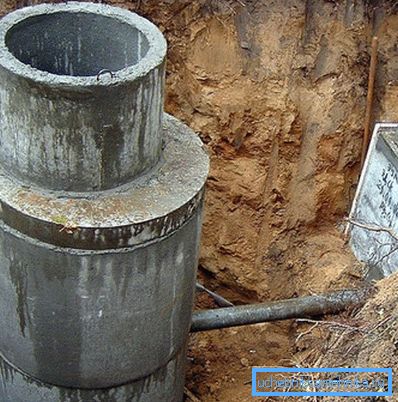

• Des anneaux en béton sont installés sur la base en béton préparée. Tous les joints et les structures d'interface sont scellés avec du mortier de ciment-sable et du bitume. Les compagnons de pipe sont également enduits de bitume ou de mastic de bitume.
• Sur le côté extérieur de l'anneau sont imperméabilisés avec du bitume. Après installation du couvercle supérieur du réservoir de l'intérieur, le conteneur est isolé. (Voir aussi l'article Luc du trou d'homme, comment choisir.)
• Idéalement, une fermeture en argile grasse, d'environ 30 cm d'épaisseur, est réalisée le long du périmètre de tout le puits, mais si cela n'est pas possible, elle se pose uniquement au niveau des joints de tuyaux, également de 30 cm d'épaisseur et à 60 cm du sommet du point de jonction du tuyau. Le reste de l'espace est rempli de terre et compacté.
• Autour du cou se trouve une chaussée en béton armé d’un diamètre de 1,5 m. Selon les règles, le réservoir doit subir un test d'étanchéité dans les 24 heures. Pour ce faire, les canalisations sont bouchées et le système est rempli d’eau.

Bâtiments de brique

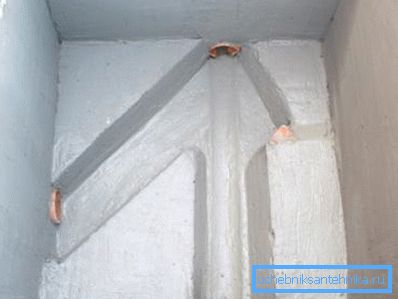

• La pose d'un regard en brique n'est pas très différente de la disposition des structures en béton armé. Les instructions pour la mise en place de la base sont presque les mêmes, mais la préférence est donnée ici à la fondation en vrac, bien que l’utilisation d’une dalle monolithique ne soit également pas une erreur.

Important: si vous installez une fosse septique en brique, celle-ci est réalisée sur une fondation en bande. Un filtre multicouche d'un demi-mètre composé d'une fraction différente de sable, de gravier et de gravats sera coulé à l'intérieur de la structure. Pour un meilleur filtrage, vous pouvez ajouter une couche de shungite.

• Les murs du réservoir en briques sont fabriqués avec une épaisseur minimale de 250 mm, il s'agit d'une brique. Si vous construisez une fosse septique avec une cloison à membrane transversale, elle est posée avec les murs. La maçonnerie est réalisée en alternant des rangées de beurres et de cuillères.

Constructions en plastique

• Actuellement, les regards en plastique connaissent une popularité grandissante. Leur durée de vie est suffisamment longue - jusqu'à 50 ans. Le plastique est un matériau totalement écologique. Et le plus important, c’est que les produits eux-mêmes soient légers. Pour leur installation ne nécessite pas d'équipement spécial. Si vous le souhaitez, tout peut être fait seul.
• Le seul inconvénient est le prix. Bien qu'à notre avis, avec une approche raisonnable, cet inconvénient peut être minimisé. Ainsi, si vous achetez tous les composants du système séparément, le coût est considérablement réduit. De plus, si nous prenons en compte les coûts de location d’équipement spécial et de main-d’œuvre, les coûts sont presque égaux.
• Si nous parlons des règles d'installation, les regards en plastique ne nécessitent que l'agencement d'une base en béton armé et d'un plateau en béton armé. L'instruction est la même que pour les options précédentes. Les produits en plastique ne nécessitent pas d'imperméabilisation ni d'isolation, ce qui indique également des économies. Les joints sont scellés avec des joints en caoutchouc.

La vidéo de cet article montre le principe de montage de produits en plastique.

Conclusion

En analysant tout ce qui précède, il convient de noter que si vous êtes engagé dans l’organisation du système en vrac et que vous le faites parallèlement à la construction de la maison, il sera plus rentable de construire en béton ou en brique. Mais sur de petits volumes, il est meilleur marché, plus rapide et plus fiable d’utiliser un regard en plastique.
