Puits de drainage - types, matériaux et installation de

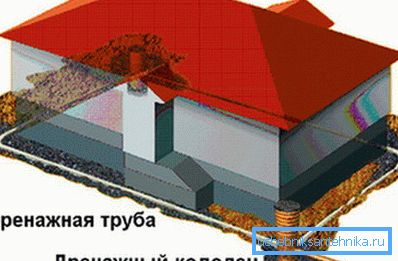

Pour drainer l'excès d'eau de la zone suburbaine, celle-ci doit être équipée d'un système spécial constitué de drains (tuyaux perforés) qui sont acheminés vers des puits spéciaux. Il peut y en avoir plusieurs sur le territoire du site. Il est possible de monter un puits de drainage à partir d’anneaux en béton, de plastique, de pneus.

De tels dispositifs sont conçus pour différentes tâches, sur la base desquelles ils diffèrent par la taille et la conception.

Types de mines

Les types de dispositifs de drainage suivants sont distingués:

• pivoter;
• point de vue
• collecteur;
• l'absorption;

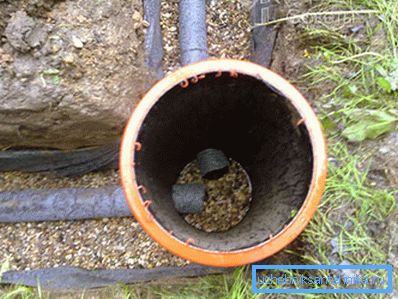

Homologues pivotants

De tels dispositifs sont nécessaires pour nettoyer les sabots et éliminer les débris qui s'accumulent à l'intérieur des drains.

1. Ce type de puits est construit à chaque deuxième coude de drains, en plus de celui où plusieurs tuyaux convergent (une telle structure est également appelée centrale).
2. L'appareil met à disposition, ainsi que la prise et l'alimentation, des parties du réseau.
3. La taille et la profondeur de ce type de puits de drainage dépendent du fait que les personnes envisagent de s'y rendre pour des travaux de maintenance ou de réparation.
4. Ensuite, le diamètre de la structure, qui est essentiellement une inspection, devrait être d’au moins 1 m.

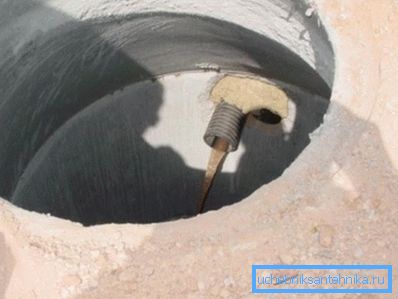

Affichage d'analogues

Ces puits sont nécessaires pour contrôler le travail des égouts de drainage. La mine de telles structures doit être de taille suffisante pour qu'un employé puisse y descendre. Il inspecte l'état du réseau sur site et, si nécessaire, corrige les problèmes.

Faites attention! Souvent, le dispositif de visualisation effectue plusieurs tâches à la fois. Par exemple, il peut être à la fois rotatif et nodal.

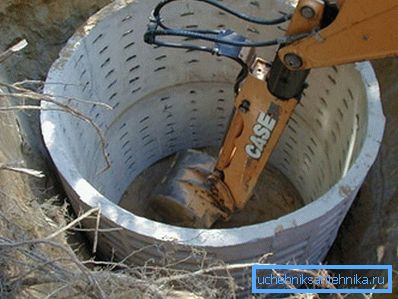

Installations de filtrage

Maintenant que cette filtration (absorption) des puits de drainage. Placez-les là où vous avez besoin de drainer le territoire, mais il est impossible de procéder à un drainage du réseau. La profondeur de la structure dans ce cas est d'environ 2 m.

L'installation des structures d'absorption est réalisée comme suit.

1. D'abord, creusez une fosse.
2. On verse 30 cm de gravats sur son fond.
3. Suivant est le puits. La meilleure option consiste à utiliser un tuyau en plastique d'un diamètre minimum de 1,5 m.
4. Ensuite, la mine au sommet est remplie de gravier, de gravats, de scories ou de briques brisées.
5. Ensuite, l'espace entre les parois du tuyau et la fosse est recouvert de gravier.
6. Après cela, le puits de drainage est recouvert de géotextiles et recouvert d'une couche de terre.
7. Une telle structure détournera l'eau dans le sol de manière naturelle.

Récepteurs

Les prises d’eau ou les collecteurs sont les derniers réservoirs de drainage en circuit fermé. L'instruction prescrit de les mettre pour la collecte et l'accumulation d'eau. Il est ensuite pompé hors du site - dans le fossé, le réservoir ou le ravin le plus proche.

Il est préférable que le collectionneur achète un réservoir en plastique prêt à l'emploi ayant un fond imperméable.

En quels matériaux sont construits les éléments de drainage?

1. Les puits de drainage en béton sont construits à partir d'anneaux préfabriqués de différents diamètres et hauteurs. L'installation d'éléments de telles structures est réalisée à temps, creusée dans une fosse, à l'aide d'un manipulateur de grue. Le principal avantage des puits en béton armé - la durabilité et la résistance, l’inconvénient est la complexité de l’installation.
2. Les appareils en plastique sont de plus en plus populaires. Leur installation est rapide et facile, le prix de la construction n’est pas très élevé, la masse est petite, ils sont équipés de toutes les branches nécessaires. Le plastique n'a pas peur de la corrosion, sa durée de vie dépasse 50 ans.

Les tubes sont reliés au réservoir à l’aide de joints à lèvre en caoutchouc, ils conservent l’étanchéité pendant des décennies. Le puits lui-même est un tuyau ondulé avec des raidisseurs.

Faites attention! Si votre site est sur un sol en hauteur (argile, terreau, etc.), procurez-vous un puits de drainage conique en plastique. Elle peut avoir des parois perforées ou pleines et une hauteur de 1 / 2,5 m. La structure en forme de cône, c’est-à-dire avec son expansion vers le bas, ne permet pas aux forces de soulèvement dues au gel de pousser la structure vers la surface.

Aménagement des installations de drainage

Les collecteurs de béton devraient avoir un fond sourd. Pour cela, vous pouvez utiliser des éléments prêts à l'emploi.

Puits de béton

1. Tout d'abord, l'excavation de la profondeur nécessaire est en cours.
2. On y verse l'oreiller de sable et de pierre concassée. Ensuite, il est rempli de mortier de ciment.
3. On pose ensuite le fond / plateau de la structure, préalablement recouvert de mastic de bitume.
4. Après cela, l'installation du puits de drainage. Il peut consister en un ou plusieurs anneaux de puits, en fonction de la taille.
5. Ensuite, les drains sont montés.
6. Pour protéger la mine des fuites, tous ses joints sont recouverts de mortier puis de bitume.
7. Après cela, la partie libre de la fosse est remplie de gravier et recouverte de terre et de pisé.
8. Dans le cadre prédéfini est monté trappe.

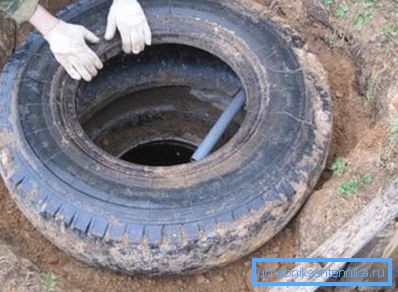

L'utilisation de matériaux de récupération

Puits de vidange d'origine des pneus. Dans ce cas, vous pouvez utiliser l'ancien "caoutchouc", aussi bien des voitures de tourisme que des camions. Un tel dispositif est le plus approprié pour la construction de la fosse d'absorption.

Les étapes du travail sont les suivantes.

1. Creuser une fosse d'une profondeur de 2 m.
2. Remblayage au fond de la base des gravats.
3. Lancez vos propres mains dans la fosse du nombre de pneus requis.
4. Remplir l'intérieur de la mine de filtrat - gravier, gravats, briques brisées.
5. Combler l’espace restant entre la fosse et les murs en gravier.
6. Les structures d’abri géotextile, puis le sol.

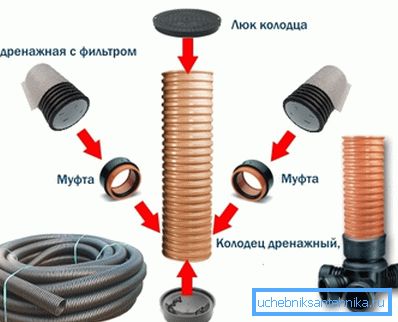

Installation de réservoirs en plastique

Pour un puits en plastique, vous devez acheter des tuyaux ondulés du diamètre requis.

1. Pour les appareils de visualisation, un diamètre de 34 ou 46 cm suffit, vous pourrez ainsi, avec votre coude, faire passer votre main dans le puits et nettoyer le drain avec de l'eau sous pression d'un tuyau.
2. Pour les puits de filtration et de stockage, les produits ayant une section transversale de 57,5 ​​et 69,5 cm sont recommandés.
3. Si vous prévoyez d'aller à l'intérieur, vous avez besoin de tuyaux d'un diamètre de 92,5 mm.

En plus des parois en plastique, vous aurez besoin de joints en caoutchouc, d’un fond en plastique et d’un toit ouvrant.

Étape d'installation de la construction en plastique.

1. Vous devez d’abord préparer le tuyau à la longueur souhaitée, puis couper le morceau nécessaire. Il est équipé de trous pour la connexion des drains, dans lesquels les joints sont placés.
2. Ensuite, vous devez créer un fond (sauf pour filtrer les analogues). Pour ce faire, la base de sable et de gravier est coulée et remplie de mortier. Lorsque le mélange sèche, la base est recouverte de géotextile, un fond en plastique est placé dessus.
3. Le tuyau descend dans la fosse et se connecte au fond. Les joints sont traités au bitume.
4. Plus loin dans la mine sont des drains.
5. Maintenant, il peut être saupoudré de gravier fin.
6. L’installation des puits de drainage en plastique s’achève par le montage de la trappe. (Voir aussi l'article Well hatches: features.)

Conclusion

Si vous choisissez les bons types de dispositifs de drainage dont vous avez besoin et si vous les installez correctement, vous ne rencontrerez aucun problème de rejet d'eau sur le site. Rappelez-vous que le puits de drainage sur l'argile doit avoir une forme conique. Ensuite, la houle gelée ne le fera pas remonter à la surface. La vidéo de cet article vous aidera à en apprendre beaucoup plus.
