Qu'est-ce qu'une grue à double sens, où et comment elle est

Dans les systèmes de chauffage et de refroidissement, on utilise souvent une vanne à deux voies, capable d’assurer un réglage rapide et précis des volumes d’eau fournie ou retirée. L'appareil est également l'un des éléments importants du circuit de ventilation. Aujourd'hui, on essaie beaucoup d'utiliser une vanne à deux voies pour l'eau avec un entraînement électrique, qui est contrôlée par divers capteurs. Ils se distinguent par leur facilité d'installation, leur fiabilité et leur facilité d'entretien.

En outre, leur tâche consiste à garantir les paramètres spécifiés de l'unité de liaison et des autres systèmes sur lesquels ils sont installés. Nous traiterons ci-dessous plus en détail de ce dispositif de verrouillage.

Caractéristiques de l'équipement

La principale différence entre l'appareil et les autres vannes est qu'il est conçu pour ne laisser passer l'eau que dans un sens. En cas d'installation inversée, cela peut ne pas fonctionner correctement ou simplement échouer.

Conseil: nous recommandons d'installer un filtre devant la vanne, capable de retenir les particules solides afin qu'elles n'endommagent pas la vanne.

Les différences

De manière générale, il présente des similitudes constructives avec les vannes standard et un certain nombre de différences. Par exemple, l'élément de verrouillage du dispositif peut être une boule ou une tige de conception spéciale.

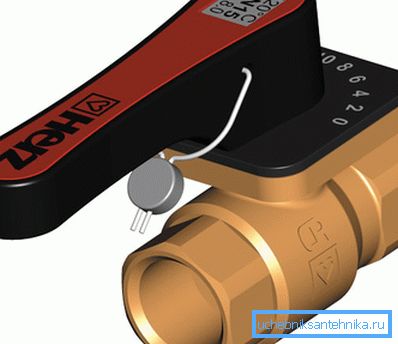

Dans ce cas, les ajustements sont faits de leurs propres mains en tournant la balle qui a le trou 90? autour de l'axe ou par le mouvement de la tige dans le sens vertical à l'aide d'un levier situé sur la partie supérieure du corps de l'appareil. Ce travail peut également être dû à des actionneurs électriques ou pneumatiques connectés à des capteurs de température et de pression.

Construction

En fonction des caractéristiques et de la fonction de la vanne à deux voies, elle peut être composée de différents matériaux. Le plus souvent cela se produit:

La grue peut également être fabriquée dans une version à un et deux sièges. Dans ce dernier cas, l’instruction permet, en raison des caractéristiques de conception, d’être ajustée jusqu’à obturation, ce qui entraîne une chute de pression importante empêchant le fonctionnement des vannes à siège unique.

Conseil: vous pouvez choisir une vanne à deux voies en tant que structure séparée, à laquelle vous devez connecter un actionneur séparé, ou sur celle-ci elle sera déjà montée, le plus souvent électrique.

L'appareil peut être équipé de différents types de fonctionnement avec des entraînements électriques, y compris:

• moteurs électriques de faible puissance;
• solénoïdes à tirer.

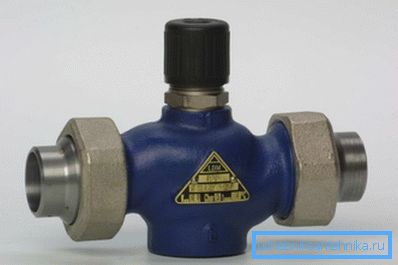

Une vanne de régulation à deux voies peut être l’élément de commande principal d’un refroidisseur ou d’un réchauffeur d’air, modifiant le débit du liquide de refroidissement vers l’échangeur thermique. Cette méthode d’ajustement est la plus simple, mais elle n’est pas exempte d’inconvénients, il est donc préférable de l’utiliser dans les cas les plus simples.

Connaissances importantes

Produire l'appareil de nombreuses entreprises et entreprises du monde entier. Chacun essaie de faire ses propres ajustements liés à la modernisation et à la facilité d'utilisation de la grue en production et dans les conditions de vie.

Vous apprendrez ci-dessous ce dont vous devez vous souvenir et comment le choisir:

1. Il est conçu pour régler le débit d'huile, de vapeur, d'eau froide et d'eau chaude dans les systèmes d'alimentation en vapeur et en chaleur.
2. Ils sont contrôlés par un entraînement électrique, des entraînements pneumatiques, des thermostats et des régulateurs de pression différentielle.

Astuce: si vous utilisez une vanne sans actionneur, cela peut provoquer des fuites à travers la tige.

1. La grue est en train de réguler, donc un filtre à tamis devrait être installé devant pour éviter les dommages mécaniques. Le prix de ce dernier est petit, mais il fait un travail extraordinaire. Cela gardera l'équipement pendant longtemps sans dommage.
2. La valve peut être simple ou double. En raison de la séparation du flux, la dernière conception du dispositif permet à l'actionneur de le fermer avec une forte chute de pression, ce qui ne peut pas être réalisé avec une vanne à siège unique. L'inconvénient est une fuite plus importante avec une vanne complètement fermée.

1. Le matériau du corps de la grue lui confère certaines caractéristiques. Utilisez habituellement de l'acier, de la fonte et du laiton (ce dernier est le plus souvent en vente). La pression maximale pour laquelle la vanne est conçue:

• laiton - jusqu'à 16 atm.;
• fonte jusqu'à 25 atmosphères;

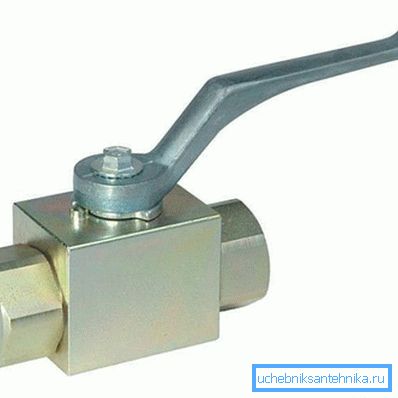

• acier - jusqu'à 40 atm.

Une vanne à deux voies en acier peut être utilisée à la température et à la pression les plus élevées. Le laiton est le moins résistant à ces paramètres.

Conseil: lorsque la température de l'environnement de travail est supérieure à 150 ° C ou que la pression de vapeur est supérieure à 4 atm, il est nécessaire d'installer des éléments de refroidissement. Ils contribueront à préserver la grue et l'équipement, et constitueront également un facteur supplémentaire de sécurité et de préservation de la vie et de la santé des personnes.

Conclusion

Si vous devez réguler le débit d'eau dans le système de chauffage ou de refroidissement, une vanne à deux voies vous aidera. Il est composé de différents matériaux, y compris l'acier et le laiton, alors que dans le premier cas, il est le plus résistant à la pression et à la température, dans le second, le moins résistant. (Voir aussi l'article Filtre pour systèmes de chauffage: caractéristiques.)

L'installation de l'appareil est possible uniquement avec un filtre à tamis qui retient les impuretés accumulées dans les systèmes d'alimentation en eau, de chauffage ou de ventilation. La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
