Qu'est-ce qu'une grue à trois voies - caractéristiques de
La vanne à trois voies en forme de T peut être trouvée dans une variété de systèmes de communication, mais la conception a reçu la plus grande distribution dans les systèmes de chauffage. Cela est dû au fait que lorsqu’il se déplace dans des tuyaux, le réfrigérant refroidit et différentes pièces sont chauffées différemment.
En raison de la présence de l'unité de mélange, la température est maintenue à un certain niveau.
Types de dessins
Tous les produits de ce groupe peuvent être divisés en plusieurs types, en fonction de leurs caractéristiques:
| Structures d'arrêt | Leur principale caractéristique est que le mécanisme de verrouillage n’a pour but que de superposer une sortie particulière, c’est-à-dire que le travail de conception consiste à arrêter le conduit à partir de l’une ou l’autre des buses. Il n'est pas recommandé d'utiliser cette option pour les réglages, car la structure est soumise à une usure accrue et tombe rapidement en panne. |
| Dispositifs de contrôle | Cette option est spécialement conçue pour réguler l'intensité des flux de deux buses et pour alimenter le système en liquide de refroidissement mélangé. La configuration de l'équipement peut être très différente, tout dépend des caractéristiques de fonctionnement et des caractéristiques du système. |
| Grandes constructions | Si les buses qui pénètrent dans la vanne à trois voies sont de 100 mm ou plus, il s’agit plus probablement d’une vanne, car elle met en œuvre une version complètement différente du mécanisme de verrouillage. Le plus souvent, de telles unités sont en fonte, leur poids est donc important |
| Modifications automatiques | Une vanne à trois voies avec une tête thermique ou un servo est appelée une vanne à trois voies. Grâce à cela, la régulation de la température du liquide de refroidissement peut être effectuée dans un ordre autonome, conformément aux réglages entrés précédemment. Cela améliore grandement la convivialité. |
Astuce! Il est préférable d’acheter des produits dont l’échelle est réglée sur la tête de la vanne. Cela simplifie grandement le réglage et vous permet de mémoriser certaines valeurs afin de ne pas perdre de temps à déterminer la position optimale de la grue.
Caractéristiques des systèmes considérés
Pour trouver la meilleure option, il est nécessaire de bien comprendre le fonctionnement du système et la structure du mécanisme à l'étude. Il est également important de choisir la modification optimale pour certaines conditions, et nous parlerons de toutes ces nuances ci-dessous.

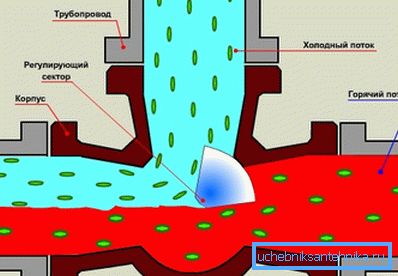

Principe de fonctionnement de la grue
En ce qui concerne la modification du verrouillage, tout est assez simple et clair:

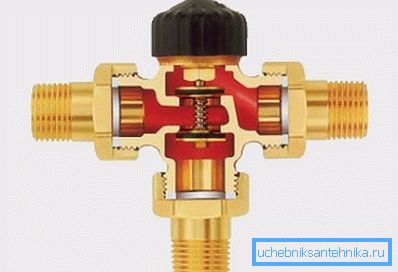

- La vanne de séparation en position ouverte laisse passer tout le liquide des conduites principale et inverse, fournissant ainsi une certaine température moyenne du liquide de refroidissement.
- Si la vanne est fermée, le flux de retour n'est tout simplement pas alimenté et la température maximale du liquide pénètre dans le système; cette option est généralement utilisée pendant la saison froide. Combien de positions a une vanne à trois voies de cette modification? Seulement deux - ouvert et fermé, il est interdit d'essayer de réguler le débit avec.
Les systèmes réglementés fonctionnent sur un principe différent, ils doivent donc être considérés séparément.
Il convient de noter que cette option est plus demandée, en raison d’un certain nombre d’avantages que nous examinerons:
- Possibilité d'ajustement très précis des proportions des aliments. Cela aide à régler la température dans la pièce avec une précision de 2-3 degrés, ce qui vous permet de toujours maintenir un microclimat optimal dans la maison. Non sans raison, cette option est la plus demandée par les clients et est depuis de nombreuses années un chef de file dans la vente totale de ce type de produits.
- Il existe un grand nombre de tailles qui conviendront à tous les systèmes. Par exemple, une grue à trois voies de 2-2-1 pouces est une excellente option pour un bâtiment de deux étages, et une grue à trois voies, de 15 po DU, convient aux petits appartements ou même aux chambres individuelles.. Habituellement, le projet prescrit les caractéristiques nécessaires, mais dans le cas contraire, il est préférable de consulter un spécialiste qualifié.
- Cette option n'a pas un certain nombre de positions, le nœud régulateur se déplace aussi loin que nécessaire.. Mais il convient de rappeler un facteur très important: le mécanisme réglable peut être utilisé comme dispositif d’arrêt: il suffit d’arrêter complètement la vanne et l’un des débits sera complètement coupé.
Une autre option est envisageable: une vanne à trois voies de 14 ml, sa principale différence étant que l’un des points de vente a été prévu à l’origine pour l’installation d’un manomètre. A cet effet, une plate-forme spéciale est réalisée sur l'un des côtés sur lequel est fixé l'équipement de mesure. Sa configuration peut être très différente.
L'avantage d'une vanne à trois voies pour un manomètre est que les mesures ne peuvent pas être effectuées en continu, mais seulement si nécessaire. Cela vous permet de prolonger considérablement la durée de vie de l'équipement, car l'impact sur celui-ci n'est pas constant, mais seulement périodique.
Caractéristiques de fonctionnement de l'appareil

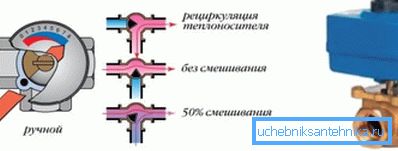

Considérez comment la conception fonctionne dans le système de chauffage d'une maison ou d'un appartement:
- Dans la première position, tous les canaux sont ouverts et les flux sont mélangés uniformément, ce qui permet de réduire la température du liquide de refroidissement. Le plus souvent, cette option est utilisée dans les systèmes de chauffage par le sol, car son fonctionnement nécessite une température beaucoup plus basse que celle des radiateurs.
- Dans la deuxième position, la conduite de retour est complètement bouchée et le liquide de refroidissement est introduit dans le système avec la température maximale. Cette option est applicable dans les périodes les plus froides de l’année et permet un transfert de chaleur maximal, mais il est déconseillé de l’utiliser ultérieurement, car, d’une part, la pièce sera très chaude et, d’autre part, de l’énergie supplémentaire sera consommée.
- Dans le troisième cas, le débit d'entrée de la chaudière est bloqué et le fluide circule en boucle fermée.. Cela est nécessaire dans les cas où l'eau est trop chauffée et même le mélange du retour ne peut pas fournir une réduction de température adéquate.
- Les options intermédiaires vous permettent de régler le débit, ce qui vous permet de définir des paramètres permettant de maintenir une température stable.
Critères de sélection
Lors de la sélection d'une option spécifique, il est important de prendre en compte les facteurs suivants:
- Le diamètre des communications avec lesquelles la connexion sera établie, par exemple une vanne à trois voies 1-2 sur 1-2 sur 1 pouce convient pour les systèmes de petit diamètre, mais n’est pas demandé pour les conceptions aux performances élevées.
- Lors d'une installation manuelle, il est préférable d'utiliser des tarauds sur lesquels vous pourrez installer ultérieurement un servo. Leur prix est un peu plus élevé, mais si nécessaire, vous pouvez équiper le système avec une unité de réglage automatique.
- Les instructions d'installation et d'utilisation doivent être en russe afin que vous puissiez comprendre toutes les nuances du processus.
Astuce! Assurez-vous de vérifier auprès du vendeur la disponibilité de la documentation certifiant la qualité du produit et sa conformité aux normes établies.
Conclusion
Les vannes à trois voies vous permettent de régler la température du liquide de refroidissement et d’économiser ainsi des fonds importants pour le chauffage et la climatisation. La vidéo de cet article révélera quelques questions plus en détail et montrera clairement un certain nombre de points importants.
