Qu'est-ce qui se passe bien?

Le mot journalisation vient du carottage français, qui vient lui aussi de carottes - carottes, très similaire à la sonde de diagraphie. Ce mot est utilisé pour le nom général de recherche géophysique de puits, qui peut différer les uns des autres dans la méthode de la procédure.

C’est ce qui va être discuté ci-dessous, et vous pouvez en outre regarder la vidéo thématique de cet article en tant que matériel supplémentaire.

À propos de la journalisation

Informations générales

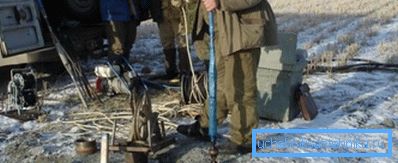

Pour pouvoir effectuer des travaux de diagraphie, dans le puits, conformément aux instructions, il est nécessaire d’introduire une sonde géophysique, qui contient tous les équipements nécessaires à l’étude.. En règle générale, les informations reçues ici sont transmises de deux manières: l'une des pièces est immédiatement transmise à la surface au moyen d'un câble géophysique. Il s'agit également d'un conducteur électrique, d'un élément porteur et d'un canal de transmission de données. Une autre partie des informations reçues est écrite dans la mémoire de la sonde elle-même et ne peut être obtenue que lorsque cette dernière est récupérée à la surface. (Voir aussi l'article Comment équiper un puits de vos propres mains.)

Un certain nombre de raisons techniques déterminent la réception des informations - celles-ci sont collectées au moment où la sonde se déplace le long du puits de bas en haut à basse vitesse. Cette méthode permet au dispositif de se déplacer de manière uniforme. En descendant, il peut simplement rester coincé dans le puits et les informations résultantes seront déformées.

Bien que, néanmoins, certains paramètres soient enregistrés exactement quand il est abaissé, mais dans tous les cas, le rayon de la zone de recherche reste petit - de quelques centimètres à plusieurs mètres.

Dans les cas où la sonde se déplace trop rapidement, ce qui se produit généralement lors de sa descente, elle ne peut pas enregistrer clairement les anomalies même les plus importantes dans les couches environnantes. Mais trop peu de vitesse de déplacement, ce qui peut se produire pendant le levage, augmente considérablement le temps d’exploitation forestière, ce qui signifie que son prix augmente.

Le problème avec cette méthode est que le puits lui-même n’est jamais parfaitement plat et que son diamètre est variable; plusieurs méthodes sont donc utilisées pour mesurer la profondeur actuelle.

1. À l'aide du localisateur de couplage (LM), il est possible de déterminer le nombre de connexions, et donc le nombre de tuyaux descendus dans le puits. Par conséquent, en calculant leur longueur totale, vous pouvez déterminer la taille de la profondeur.
2. Le câble géophysique contient également des étiquettes magnétiques qui sont placées tous les 10 m et tous les dixièmes (après 100 m) sont doublées. Le nombre de tags est calculé par un compteur spécial.

Note À première vue, les deux méthodes sont presque parfaites, mais la pratique montre que le localisateur peut ignorer une ou plusieurs marques, tout comme un compteur manque de marques magnétiques. Mais lorsque l'on compare les données de deux appareils, l'image est plus précise.

Comme indiqué ci-dessus, les lectures de la sonde, ou plus précisément du puits lui-même, affecteront leur précision, et ceci:

• Par conséquent, les mesures magnétiques sont déformées sur les parois des puits métalliques. En outre, le métal étant un excellent conducteur, il rend difficile le balayage électrique et empêche l'exploration de l'espace annulaire.
• Comme le fluide de forage, qui reste dans le puits, contient beaucoup d'eau et qu'il y a respectivement des atomes de chlore et d'hydrogène, il est difficile de vérifier la teneur en hydrogène du pétrole.

Note Selon la méthode et la nature de l’étude, il peut être nécessaire de rapprocher la sonde de la paroi du puits ou de la placer au centre. Ceci est tout à fait possible à l'aide de ressorts que les installateurs installent eux-mêmes selon leurs besoins. Ainsi, pour l'emplacement central, quatre ressorts sont nécessaires, supportant uniformément l'appareil de tous les côtés, tandis qu'un seul ressort suffit à appuyer la sonde contre le mur.

Les méthodes

Nous allons maintenant prêter attention à certains types de base d’exploitation de puits, utilisés dans l’industrie et la construction. Tout d’abord, c’est une voie électrique, qui est divisée en groupes. (Voir également l'article Types de systèmes de purification d'eau à partir d'un puits.)

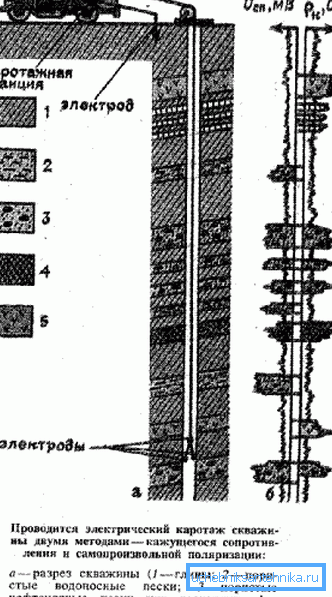

La méthode la plus courante peut être appelée méthode de KS (résistance apparente) - il s'agit d'un analogue du profilage électrique en prospection électrique. La micro-diagraphie lui ressemble beaucoup: de petites sondes sont pressées contre la paroi du forage.

La méthode de résistivité permet de mesurer la résistivité électrique du fluide présent dans le puits. Cela pourrait être du pétrole, des fluides de formation, des fluides de forage et des eaux souterraines.

Pour la reconnaissance électrique verticale, une journalisation latérale est utilisée. Il existe également une journalisation latérale et microborne - BK et MBK, respectivement.

Je voudrais attirer l’attention sur les méthodes de recherche nucléaire, dont les noms consistent généralement en trois lettres. Le premier indique le type de rayonnement utilisé dans cette situation (G est le gamma et H est le neutron), le second indique le type de rayonnement de réponse, la lettre est donc préservée et le troisième classe le domaine (A - analyse, K - diagraphie, M - méthode générale, À propos de - tests). Dans les cas où il y a une quatrième lettre, cela indique déjà une modification. (Voir aussi l'article Adaptateur de forage: comment choisir et installer.)

Conclusion

Tout enregistrement vidéo de puits est divisé en deux manières - en surface et en sous-sol, et les deux études se complètent toujours, mais parmi celles-ci figurent les méthodes principales - électrique et nucléaire. Cela vous permet de définir non seulement la profondeur du réservoir jusqu'à un centimètre, mais également la nature de son changement.
