Raccordement de la pompe au puits: caractéristiques et

La connexion d'une pompe de puits est l'une des étapes les plus importantes et cruciales de la construction d'un système autonome d'approvisionnement en eau. Le raccordement correct et le démarrage de l’équipement de pompage dépendent de la durée de vie et du fonctionnement normal du système.

Nous vous expliquerons comment raccorder la pompe au puits de vos propres mains.

Installation de matériel de pompage

Superficielle

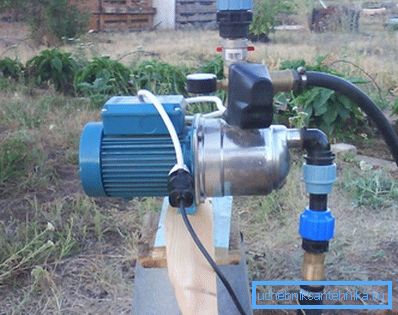

Faites attention! Installé à la surface de l'équipement de pompage, il vous permet de pomper de l'eau à une faible profondeur - pas plus de 8 à 9 mètres. Cela est dû à la force de la pression atmosphérique, qui ne peut pas élever la colonne au-dessus, et si du mercure est utilisé à la place de l'eau, la hauteur de la colonne sera de 760 mm, connue sous le nom de pression atmosphérique normale.

Par conséquent, cet équipement est utilisé pour l’entretien des puits abyssins et peu profonds, ainsi que pour le pompage de l’eau des sous-sols, de l’irrigation et d’autres travaux..

Les pompes de surface représentent le plus souvent des stations comprenant directement une pompe à moteur électrique, un réservoir de stockage hydraulique, un système de mise en marche et d'arrêt automatique, un relais de pression et un manomètre.

Il est facile d'assembler la station elle-même: il suffit pour cela de lire attentivement les instructions du fabricant et d'effectuer des manipulations simples, en reliant les pièces entre elles.

Une tâche beaucoup plus cruciale consiste à connecter la pompe de surface au puits et à la démarrer.

Pour plus de commodité, nos spécialistes ont compilé une instruction étape par étape:

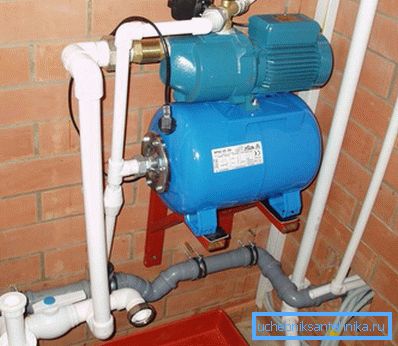

1. Il convient de créer un socle ou une armature de fixation fiable à l'endroit où se trouvera la station de pompage, auquel le châssis de l'appareil devrait être fixé de manière rigide, sur lequel les trous de montage ou les pieds devraient être présents. Pour réduire les vibrations et le bruit sous l'appareil, il est préférable de mettre un tapis en caoutchouc;

1. Nous coupons un morceau de tuyau PND de la longueur requise et montons sur celui-ci un raccord en laiton ou en plastique avec un filetage intérieur, un mamelon et un clapet anti-retour. En outre, un écran grossier ne sera pas superflu;

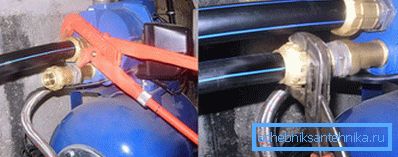

1. Nous fournissons également l’autre extrémité du tuyau avec un raccord et le connectons à l’entrée de notre station. Le plus souvent, ces trous sont munis d'un filetage interne, qui doit être scellé avec un ruban FUM ou un joint en lin. Si cela est nécessaire (pour les modèles à éjecteur), nous montons le tuyau du système de recirculation;

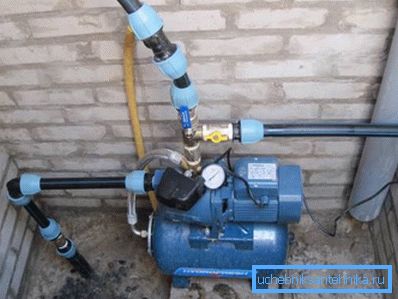

1. Ensuite, connectez la sortie de la pompe aux conduites d’eau à travers les vannes à bille. Il peut s'agir d'une ou de plusieurs dispositions, de sorte que vous pouvez avoir besoin d'un seul genou ou d'un tee. Pour le travail, nous utilisons uniquement des raccords et des accouplements en laiton ou en plastique de haute qualité;

1. Nous brancheons la fiche dans une prise de courant 220 V / 50 Hz;
2. Dans un trou spécial du corps de la station (généralement dans la zone de la pompe), remplissez l’eau conformément aux recommandations du fabricant;

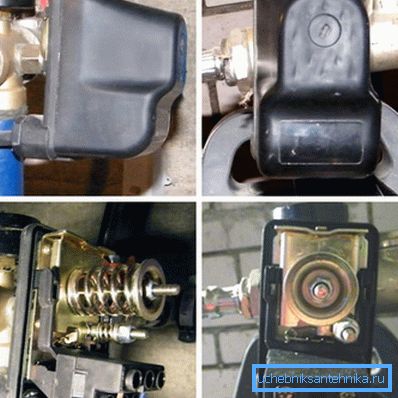

1. Nous faisons le lancement de l'appareil et attendons que le système d'arrêt automatique fonctionne. Après cela, nous vérifions la pression dans le réservoir d'accumulateur sur le manomètre et nous la comparons aux données du passeport. Si les valeurs ne correspondent pas, réglez le pressostat à l'aide de vis spéciales dans son mécanisme;

1. Lorsque le réservoir est plein, nous ouvrons les robinets et vérifions la pression et le travail général de la plomberie.

Faites attention! Avant de connecter la pompe de surface au puits, assurez-vous que la longueur totale des tuyaux d’écoulement vertical et horizontal ne dépasse pas les valeurs maximales autorisées spécifiées dans le passeport de l’appareil.

Submersible

Pour pomper de l'eau à partir de puits profonds, on utilise des dispositifs submersibles qui ne sont pas limités par la hauteur de la colonne d'eau et la force de la pression atmosphérique..

Leur installation diffère de l'installation de stations de surface:

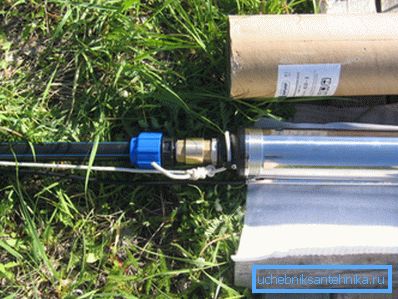

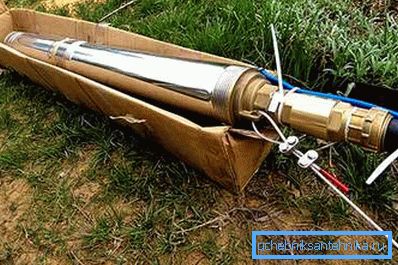

1. Tout d'abord, un tuyau de soulèvement d'eau en polyéthylène basse pression (PEHD) est raccordé à la pompe. A cette fin, un raccord en laiton est fixé à son extrémité, sur lequel un clapet anti-retour est enroulé. Ensuite, prenez le mamelon avec un double filetage extérieur et, avec son aide, connectez la valve à l’entrée de la pompe;

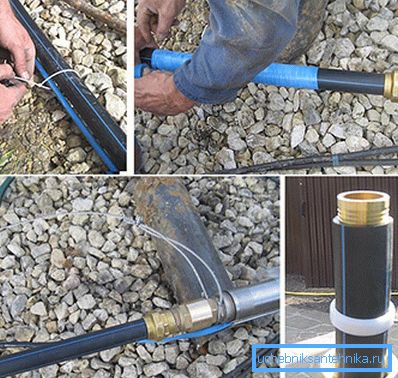

1. Ensuite, attachez le câble d’alimentation de l’appareil tous les trois mètres au tuyau de levage à l’aide de pinces électriques ou de ruban isolant;

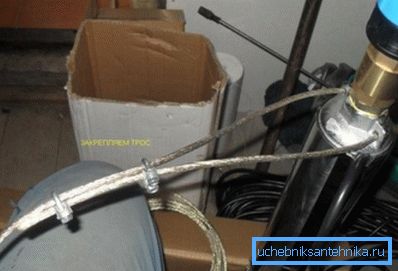

1. Un câble de sécurité en nylon ou en un autre matériau est fourni avec la pompe. Le câble doit être vissé dans les oreilles de montage sur le corps de l'appareil et fixé avec deux (!) Pinces;

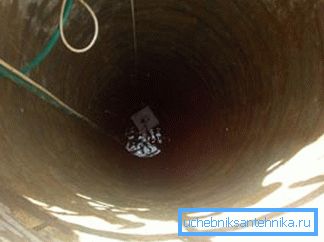

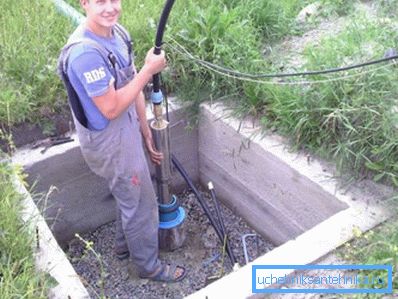

1. Ensuite, la pompe, ainsi que le tuyau, le câble et le câble sont doucement abaissés dans le tubage du puits, tout en essayant de ne pas adhérer à la paroi du tuyau. Pour l'assurance sur le corps de l'appareil peut porter un anneau en caoutchouc. La profondeur d'immersion est généralement prise de sorte que l'appareil se trouve 2 à 3 mètres sous le niveau d'eau dynamique, mais à un mètre et demi au-dessus du bas de la face;

1. Le tuyau est enfilé dans le trou au sommet du puits et fixé avec des colliers. Il existe également un support pour le câble de sécurité - nous fixons le câble à ce support;

1. Nous fermons le couvercle de la tête de puits, le câble sortant à travers l’entrée scellée (généralement incluse) est connecté au réseau électrique. Nous faisons un test de mise en marche de la pompe, si l'eau ne coule pas, nous aspirons de l'air avec une bouche du tuyau afin que le clapet anti-retour fonctionne;

1. Après un lancement réussi, nous connectons le tuyau d’élévation d’eau au système d’alimentation en eau.

Faites attention! Si la pompe est équipée d'un clapet anti-retour interne, celle-ci doit quand même être dupliquée par un dispositif métallique externe, car les clapets internes ne sont pas fiables.

Conclusion

Le raccordement et la mise en service des équipements de pompage constituent une tâche très importante et cruciale, dont le bon fonctionnement dépend du fonctionnement normal du système, dont le prix est très élevé. Néanmoins, il est possible de faire ce travail de manière autonome, simplement en effectuant pas à pas, conformément à notre leadership. Pour voir le processus directement, vous pouvez voir la vidéo dans cet article.
