Raccordement de la station de pompage au puits: conseils

En organisant le système d'alimentation en eau de puits, le capitaine doit résoudre un certain nombre de tâches plutôt complexes. L'un d'entre eux consiste à connecter la station de pompage au puits de nos propres mains. Après tout, ce n'est qu'avec une installation et une configuration correctes de cette unité que nous recevrons de l'eau sans interruption et avec le volume requis.

Nous parlerons ci-dessous de la nature de ces systèmes et décrirons en détail le processus d'installation.

Disposition de l'appareil

Pour extraire l'eau des puits et des puits peu profonds jusqu'à 20 mètres situés dans des ménages privés, on utilise le plus souvent des pompes submersibles ou des stations de pompage automatiques. Et c’est précisément la deuxième option récemment devenue plus populaire, car la structure d’une telle station comprend un ensemble complexe d’équipements assurant un fonctionnement ininterrompu de l’ensemble du système.

En règle générale, le groupe motopompe est complété par les détails suivants:

• La pompe elle-même, souvent de type centrifuge. L’appareil est responsable du levage de l’eau et de son transport par canalisations.

Faites attention! Parfois, une telle pompe est installée en plus d’une pompe immergée, en particulier s’il est nécessaire de faire monter l’eau d’un puits profond aux étages supérieurs.

• Capacité hydroaccumulative, qui est un réservoir, divisé par une membrane en plusieurs sections. Grâce à cette conception, la pression dans le système évolue de manière plus fluide et l’automatisation, responsable du démarrage de la partie pompage, s’active moins souvent. En outre, l'utilisation de la batterie atténue les chocs hydrauliques, ce qui a un effet positif sur l'état de toutes les connexions.

• Pressostat réagissant à un changement dans le système. Dès que le niveau de pression dans les conduites et / ou l'accumulateur baisse, le relais démarre le moteur électrique de la pompe et de l'eau commence à couler dans les tuyaux depuis la source.
• Manomètre pour enregistrer les changements.

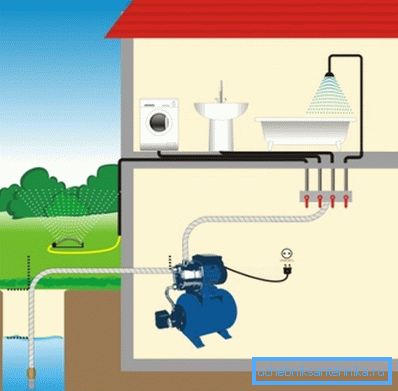

Un système d'admission d'eau est utilisé pour acheminer l'eau d'un puits ou d'un puits, qui est un tuyau d'aspiration équipé d'un clapet anti-retour. Sur la sortie est monté le pipeline central, qui relie la station automatique à la maison et à tous les points de consommation.

Technologie d'assemblage

Choisir un lieu

Avant de commencer à installer la pompe, vous devez sélectionner un emplacement approprié.

Les exigences pour cela sont les suivantes:

• Tout d'abord, Le système doit être situé à proximité de la source d’eau. Cela nous permettra d’assurer la prise d’eau la plus efficace possible sans perte de puissance.
• Deuxièmement, L'appareil doit être protégé des effets des précipitations. Bien entendu, la majorité des stations de pompage sont construites dans des enceintes fermées, mais elles ne sont clairement pas conçues pour un travail permanent sous la pluie et la neige.
• Troisièmement, le site d'installation doit fournir un accès au système pour la mise en service et la maintenance préventive.
• N'oubliez pas non plus que le moteur électrique de la pompe fait beaucoup de bruit, vous ne devez donc pas les monter dans les salons.

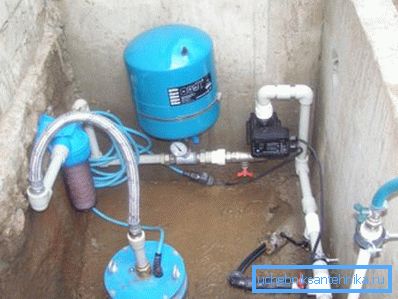

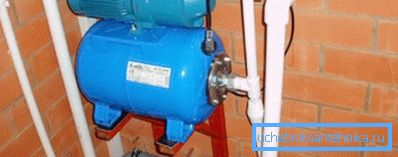

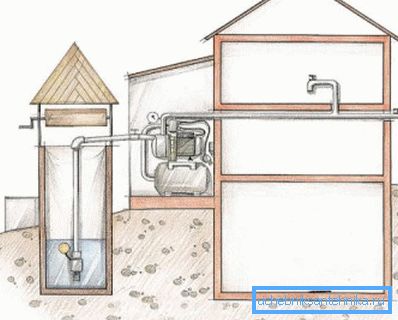

De ce point de vue, le sous-sol de la maison (si le puits est situé à proximité immédiate de la fondation), fosse ou caisson sera un lieu d'installation idéal. Vous pouvez également placer la station de contrôle dans le puits lui-même, en la fixant sur une étagère spéciale sous le cou.

Nous posons des pipes

Une fois le site d'installation choisi, nous devons poser un tuyau allant de la maison à la source d'eau.

Les instructions pour effectuer un travail dans ce cas sont assez simples:

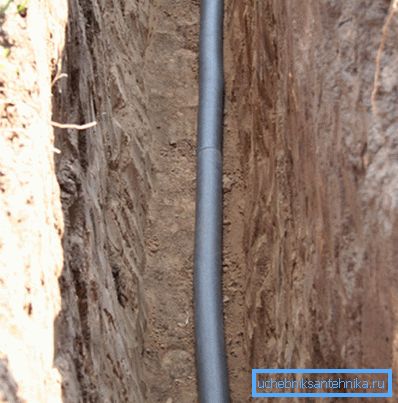

• Nous creusons une tranchée en pente vers le puits. La profondeur de la tranchée doit être légèrement supérieure à la profondeur de gel du sol - nous protégeons donc le tuyau contre la formation d'embâcles.
• Au fond de la tranchée, nous dormons un coussin de sable d’une épaisseur maximale de 20 cm.
• Nous posons le tuyau en le pré-enveloppant avec des matériaux isolants.

Faites attention! En guise d'alternative à l'isolation, un câble chauffant autorégulant peut être utilisé.

• Dans la fondation, nous faisons un trou à travers lequel nous commençons la conduite vers le sous-sol ou le sous-sol.
• Nous raccordons le pipeline au câblage interne en isolant soigneusement toutes les zones des pièces non chauffées.
• Nous raccordons l’autre extrémité du tuyau à la station de pompage par un raccord spécial avec clapet anti-retour et maille pour le nettoyage des particules en suspension. Le prix d'une telle pièce est petit, mais son utilisation améliore considérablement la stabilité du système.

Nous connectons l'unité

Ensuite, nous devons connecter et exécuter l'unité elle-même.

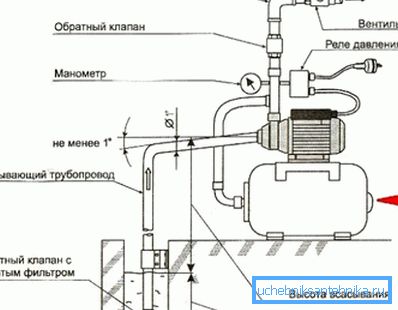

Le schéma de connexion de la station de pompage pour le puits est assez simple et peut être réalisé avec des compétences même minimales:

• Pour commencer, nous préparons une base sur laquelle la station elle-même sera montée. Mieux encore, un petit podium en brique ou en béton armé convient à cet effet. La hauteur minimale d'un tel podium est d'environ 20 cm.
• Un tapis en caoutchouc d’une épaisseur d’environ 10 mm doit être placé directement sous les pieds de l’appareil. Un matériau élastique compensera efficacement les vibrations, réduisant l'usure de l'équipement et le bruit.
• Les pieds de la pompe sont montés sur un joint en caoutchouc et fixés à l'aide de boulons d'ancrage à rondelles larges.

Ensuite, vous devez brancher un tuyau d'arrivée d'eau.

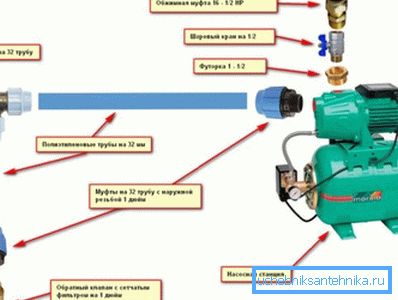

Pour vous connecter utilisez:

• Accouplement en pouces avec filetage mâle.
• Coin en acier ou en bronze avec filetage extérieur.
• Un clapet anti-retour approprié qui assure un débit d'eau uniforme dans le système.
• Connexion- "Américain"

Nous connectons toutes les pièces en un seul système, en connectant le tuyau d’admission d’eau à la partie pompage. Dans le même temps, il est nécessaire de surveiller l'étanchéité de toutes les articulations.

Par la même méthode, connectez le tuyau de sortie. Comme indiqué précédemment, vous pouvez installer ici un filtre à mailles grossières en métal.

Vous pouvez optimiser notre système en installant un préfiltre devant la partie pompe. L'utilisation de cet appareil peu coûteux vous permet de prolonger la durée de vie de la pompe, car les particules d'argile et de sable qui tombent dans la section d'écoulement jouent un rôle majeur dans l'usure des pièces.

Faites attention! Les modèles centrifuges souffrent d'un peu moins d'eau que les vibrantes, mais l'installation d'un filtre peut être considérée comme hautement souhaitable.

Configuration préalable au lancement

Après l'achèvement des travaux avec la partie hydraulique, il est nécessaire d'effectuer le réglage initial de l'ensemble du système:

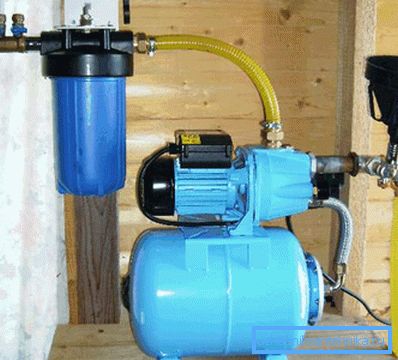

• Pour ajuster la pression dans la pompe à travers un trou technologique spécial, remplissez environ deux litres d’eau.
• Effectuez un test de démarrage de l’appareil en déterminant le moment du démarrage et de l’arrêt du système. Le taux d'arrêt optimal est compris entre 2,5 et 3 bars. La partie pompe doit être activée entre 1,8 et 1,5 bar.
• Si des écarts par rapport à ces valeurs sont constatés, il est nécessaire d'ouvrir le couvercle du pressostat et de le calibrer en tournant les vis de réglage. En règle générale, ils sont signalés par un repère indiquant le sens de l’augmentation et de la diminution de l’indicateur.

Une fois le réglage terminé, la pompe peut être connectée pour fonctionner en mode normal.

Conclusion

Le schéma de raccordement d’une station de pompage à un puits ou à un puits donné ici est optimal du point de vue de la fiabilité et de la minimisation des coûts de main d’œuvre. Bien sûr, cela peut être amélioré, mais pour le débutant ce sera assez et cette information. En suivant les recommandations et en ayant étudié la vidéo présentée dans cet article, vous pouvez facilement compléter l’installation et la configuration de base du système d’alimentation en eau.
