Réglage du pressostat d'eau de la pompe

Le pressostat est un élément clé de l’automatisation de la pompe ou de la station de pompage, il donne le signal d’allumer et d’éteindre la pompe. Selon le fabricant et le modèle, les réglages d'usine peuvent être différents, mais le seuil minimal d'activation de la pompe est généralement réglé à une pression de 1,4 à 1,8 bar et le seuil d'extinction est de 2,5 à 3 bar. Mais parfois, ces réglages de seuil de fonctionnement ne sont pas suffisants pour le fonctionnement normal des appareils de plomberie, il est donc nécessaire de régler le pressostat d’eau de la pompe, choisir des paramètres individuels pour ses allumer et éteindre.

Conception et fonctionnement

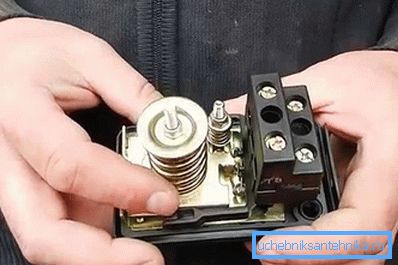

Avant de commencer à configurer le relais, vous devez comprendre la conception et le principe de son travail. La conception du relais est assez simple et consiste en des contacts, une plaque à ressort, qui est affectée par la pression de l’eau.

1. Le logement
2. Groupe de contact pour le raccordement de la pompe.
3. Bornes pour la connexion au secteur.
4. Bornes de mise à la terre.
5. Écrou pour connecter le relais à l'alimentation en eau.
6. Réglage de la pression différentielle du ressort.
7. Réglage minimum du ressort.
8. Le noeud où se trouvent le piston et la membrane.

Sur une base métallique est fixée à une extrémité d'une plate-forme métallique, qui peut monter et descendre sous l'action du piston. Le piston est entraîné par la pression de l'eau. La plate-forme comporte deux ressorts (6,7), un gros ressort (7) neutralise la force du piston (eau), l’équilibrant ainsi. Le petit ressort (7) ne prend pas effet immédiatement, mais lorsque la plate-forme atteint une certaine hauteur, et dès que la plate-forme touche le plus petit ressort, le piston est contré par les forces des deux ressorts et la résistance de la force du piston augmente. les contacts s'ouvrent et la pompe est éteinte. Pour l’ouverture et la fermeture, les contacts rencontrent une petite charnière à ressort. Dès que la plate-forme s'élève au-dessus de cette charnière, les contacts rebondissent et le circuit électrique s'ouvre. Dès que l'action de la force du piston (eau) faiblit, la plate-forme s'abaisse et les contacts se ferment.

Un gros ressort est responsable de l’allumage de la pompe, c’est-à-dire de la limite inférieure de pression, et à l’aide d’un petit ressort, le moment où la pompe est arrêtée est contrôlé ou plutôt, la différence entre l’allumage et l’arrêt est réglée.

Personnalisation

Basé sur le principe du relais, son réglage consiste à modifier la rigidité entre la plate-forme, qui est affectée par la pression de l'eau et les contacts. L'ajustement est effectué en modifiant la rigidité du ressort, qui est soit comprimé ou affaibli, en ajustant les écrous. Avant de commencer le réglage, il est nécessaire de fixer les indicateurs du manomètre lors de la mise en marche et de l'arrêt de la pompe. Ensuite, déconnectez le relais du réseau et retirez le couvercle du boîtier. A l'aide d'une clé, en dévissant ou en tournant les écrous, ajustez les paramètres nécessaires:

• s'il est seulement nécessaire de modifier le seuil de commutation inférieur (augmentation ou diminution), il est alors nécessaire d'appuyer ou de relâcher l'écrou sur le ressort (7);
• pour augmenter ou diminuer la limite supérieure d'arrêt de la pompe, il est nécessaire de serrer ou de dévisser l'écrou sur le ressort (6). Lors du serrage, augmentez la limite de coupure de la pompe et, au contraire, réduisez-le en augmentant la différence entre marche et arrêt;
• si vous devez modifier deux paramètres à la fois, la limite inférieure est d'abord ajustée à l'aide d'un ressort (7), puis nous réglons la différence à l'aide d'un ressort (6);

Tous les changements doivent être surveillés avec un manomètre. Cela vaut la peine de considérer qu'en modifiant la différence de pression, nous réduisons ou augmentons la durée de la pompe, ce qui se répercutera sur l'évolution de la pression dans le réseau d'alimentation en eau. Si la différence de pression est faible, la pression dans le réseau sera «douce» sans chutes visibles, mais le nombre de démarrages de la pompe augmentera, ce qui peut affecter sa durée de vie.

Caractéristiques de réglage

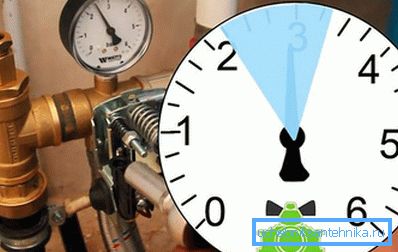

Lors du réglage, vous devez vous rappeler que la pression supérieure ne doit pas être supérieure à la pression maximale que peut créer une pompe (vous pouvez le voir dans les données de tarification de la pompe). La pression maximale ne doit pas dépasser 80% de la pression maximale autorisée pour un modèle spécifique. Ces paramètres sont indiqués dans les instructions relatives au relais. Avant de procéder au réglage, vous devez également vérifier la pression de l'air dans la poire du réservoir hydraulique - le seuil inférieur de la pompe doit être inférieur à 0,2 bar. Une autre exigence pour le réglage est la différence entre la pression allumée et éteinte, elle doit être comprise entre 1 et 1,5 bar. En changeant les paramètres, vous ne pouvez pas serrer les écrous jusqu'à ce qu'ils s'arrêtent, cela peut conduire au fait que le relais s'arrête complètement.
