Relier la station de pompage au puits

La fourniture de communications techniques dans les agglomérations de banlieue pose problème dans la plupart des territoires. Alimentation en eau centralisée, élimination de l'eau, le chauffage n'est possible que dans les agglomérations de banlieue adjacentes aux mégalopoles. La solution au problème de l'approvisionnement en eau de la population repose entre les mains des citoyens eux-mêmes, qui organisent des sources d'approvisionnement en eau autonomes dans leur région. Ce peut être un puits, un puits sur les premiers aquifères, un puits artésien des horizons hydrorésistants.

Retirer de l'eau du puits à l'aide de seaux est un processus assez laborieux. La possibilité de connecter différents moyens techniques permet non seulement de mécaniser mais aussi d’automatiser complètement le processus d’alimentation en eau de la maison.

Pour automatiser le processus d'alimentation en eau, il est nécessaire de connecter la station de pompage au puits.

Éléments de la station de pompage

La station de pompage autonome comprend les éléments suivants:

• pompe centrifuge auto-amorçante qui fournit de l'eau du puits à la hauteur requise;
• un hydroaccumulateur, qui permet d'atténuer un choc hydraulique, de maintenir la pression dans la canalisation (il s'agit d'un conteneur avec une membrane et d'une vanne pneumatique d'injection d'air);
• tuyaux et raccords de tuyauterie et éléments de raccordement;
• éléments de fermeture et de contrôle (vannes, manomètres, pressostats, clapets anti-retour, etc.);
• filtres grossiers et fins.

Principe de fonctionnement

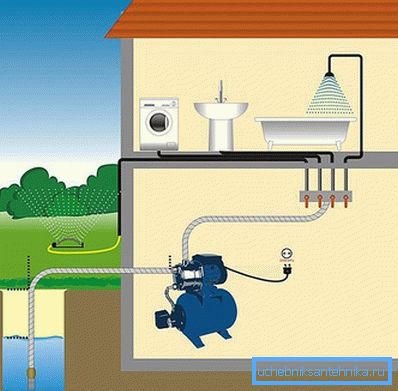

Le schéma général de raccordement de la station de pompage est illustré à la figure. Du puits, le tuyau d'aspiration va à la station de pompage. Au bout du pipeline dans le puits se trouve un clapet anti-retour avec une crépine. Des vannes et un filtre grossier sont installés devant la station de pompage. À la sortie du manomètre de la station, clapet anti-retour, filtre fin. Plus loin le long du pipeline de pression, l'eau coule vers les consommateurs.

Le pipeline de la pompe de puits commence à pomper de l’eau dans l’accumulateur. En remplissant à une certaine pression, la pompe s'arrête. Lorsque vous ouvrez le robinet, de l'eau sous pression pénètre dans le mélangeur, dans la douche et dans d'autres points de consommation d'eau. Lorsque la pression baisse, la pompe se met en marche et commence à pomper de l'eau du puits dans l'accumulateur hydraulique. Ainsi, lors de la régulation de la pression dans le système, la pompe fonctionne soit lorsque l'eau est consommée, soit est éteinte lorsque tous les consommateurs d'eau sont fermés.

Localisation de la station de pompage

Avant d'installer la station doit déterminer son emplacement. La station de pompage devrait être proche du puits. La canalisation allant du puits à la maison doit être posée en dessous du niveau de sol gelé avec une isolation et une protection contre le soulèvement dû au gel. Options d'hébergement:

1. Espace chauffé utilitaire spécial: grange séparée, buanderie dans la maison ou au sous-sol de la maison. L'option la plus recommandée, car elle permet à tout moment de procéder à la maintenance des équipements dans une pièce chaude.
2. Dans le caisson, qui est un puits de protection, situé en dessous du niveau de gel du sol. Cette option est moins commune. Le caisson est isolé afin d'éviter le gel du sol par temps très froid, afin d'éviter le gel, les dommages et la défaillance de tous les équipements coûteux.

Montage de la station

Avec l'auto-installation, vous devez savoir comment connecter la station. La fiabilité et la durée de vie du système d’alimentation en eau dépendent de la bonne installation.

1. Installation de station de pompage. Il peut être installé sur le support en forme de L fixé au mur de la pièce, sur un podium spécial situé au sol où se trouve la station. La station est positionnée en se concentrant sur la direction du pipeline vers le puits, de manière à éviter les coudes inutiles. La station ne doit pas être en contact avec le mur. Des coussinets en caoutchouc peuvent être installés sous les pattes de la station pour éliminer les bruits de vibration pendant le fonctionnement.
2. Installation de l'entrée de la gare. Un filtre grossier, un clapet anti-retour, des vannes d'arrêt et un couplage sont installés à l'aide d'adaptateurs dans la station.
3. Installation du tuyau d'aspiration. Au bout du pipeline, situé dans le puits, un treillis métallique et un clapet anti-retour sont installés. Pour poser le gazoduc, une tranchée est creusée à la profondeur de pénétration du gel dans laquelle se trouve l’approvisionnement en eau. Les tuyaux sont posés sur un coussin de sable et recouverts de sable. Avec une grande profondeur de pénétration du gel, le pipeline est isolé. Les tuyaux mènent dans la maison et sont attachés à l’accouplement de l’adaptateur.
4. Installation du pipeline de sortie. Le tuyau flexible de l'accumulateur est connecté à un pressostat. À la sortie des tuyaux rigides fixés filtre fin, clapet anti-retour, vannes, raccords pour le tuyau de pression dans la maison.

Avant un test, de l'eau est versée dans la station de pompage. Cela est nécessaire pour éviter que la pompe ne tourne au ralenti.

La pompe est connectée au secteur et fonctionne. Tous les éléments de verrouillage doivent être ouverts. Toutes les connexions sont vérifiées pour les fuites.
