Réparation indépendante du mélangeur à tournant sphérique

En apparence, le mitigeur monocommande avec vannes à bille n'est pas différent de la cartouche. Mais la réparation d'un robinet à tournant sphérique avec vos propres mains peut être effectuée exactement comme le remplacement de la cartouche.

En fait, un tel dispositif de plomberie est rarement vendu, en raison de son coût plus élevé, et les utilisateurs ne sont même pas conscients des avantages d'un tel volet. Ils s'arrêtent donc souvent à un produit à coût moyen. Ci-dessous, nous vous expliquerons en détail la maintenance et présenterons la vidéo présentée dans cet article.

Mélangeurs

Ce qu'ils peuvent être

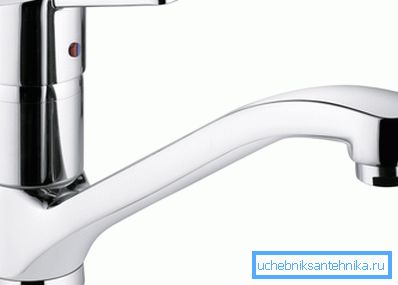

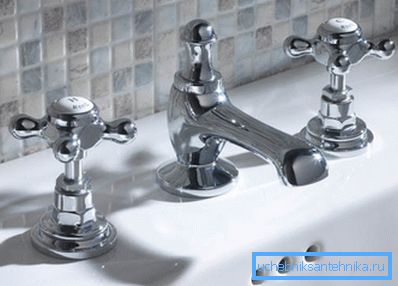

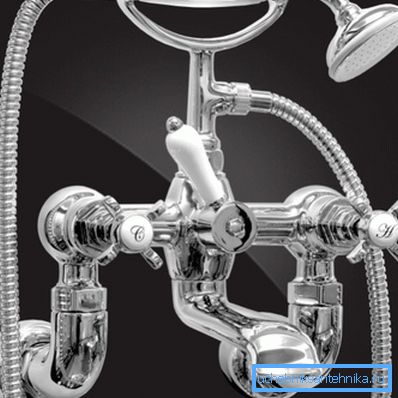

Selon la méthode de contrôle (le prix ne dépend pas de cela), tous les mélangeurs peuvent être divisés en deux catégories: ceux qui sont régulés par deux vannes pour eau chaude et froide et ceux qui sont régulés par un levier (droite-gauche, haut-bas).

Mais dans le même temps, les vannes peuvent différer considérablement par leur dispositif et le matériau qui le compose. Pour les mélangeurs à deux vannes, il s’agit de boîtes de grue en céramique ou à vis sans fin, et pour les modèles à levier unique, il s’agit de cartouches en plastique ou en céramique ou de bouchons à billes.

L'essieu du carter peut être demi-tournant, ce qui indique la présence d'une paire de céramiques dans laquelle le débit d'eau est régulé par deux plaques de céramique percées de trous qui coïncident, mais pendant la rotation, ce passage diminue ou se ferme complètement.

Dans les cas où la boîte d'essieu comporte un arbre à vis sans fin, le cycle complet de tours peut atteindre jusqu'à 10 tours et le réglage du débit est effectué à l'aide d'une vanne en caoutchouc pressée contre le trou à l'aide de la tige. Il est à noter que l'instruction vous permet de réparer la boîte elle-même en remplaçant de petites pièces.

Faites attention au dessin supérieur du dispositif du mélangeur d'évier, où une cartouche sert de vanne d'arrêt, la structure interne est également très similaire l'une à l'autre, ainsi qu'à l'extérieur. En outre, leur similitude réside dans le fait que la réparation des robinets à tournant sphérique pour la cuisine ou la salle de bain et les cartouches ne peuvent pas être réparées en remplaçant des éléments du volet lui-même - cela change complètement si nécessaire.

La maintenance

Attention! Avant de procéder à la maintenance (réparation) du mélangeur, vérifiez si vous avez coupé l'eau chaude et froide!

1. Casquette décorative;
2. Visser sous le bouchon;
3. Tige pour ajuster le débit;
4. Ballon pour obturateur et mélange d'eau;
5. Selle en caoutchouc;
6. Bague de réglage;
7. Manchette à vapeur;
8. Ajustement du brassard;
9. L'entrée pour l'eau chaude et froide;
10. Sortie d'eau mélangée; manchon de balle;
11. Aérateur

Tout d’abord, familiarisez-vous avec les composants de cet appareil - ils sont peints sur l’image supérieure, puis nous comprendrons la cause des problèmes et expliquons comment réparer le robinet à tournant sphérique dans la cuisine ou dans la salle de bain. Mais il y a une nuance.

Comme vous l'avez probablement remarqué dans le dessin, il n'y a pas de joints d'étanchéité à l'huile, que la plupart des hommes réussissent généralement à gérer, mais ce n'est pas un problème.

Maintenant, un peu sur les raisons - il peut y avoir trois problèmes principaux pour les mélangeurs de ce type:

1. Fuite sous le corps ou le levier;
2. Le problème lors du réglage (changement) de la température de l'eau;
3. Affaiblissement de la tête.

• Tout d'abord, il faut relâcher le levier et pour cela nous rétractons le capuchon décoratif sur le corps (en général, il est rouge-bleu), en le soulevant avec un couteau ou un tournevis à pointe étroite (vous pouvez également utiliser une lime à ongles). Sous la fiche, nous verrons une vis dans laquelle, très probablement, non pas une fente, mais un hexagone, nous devrons donc saisir la clé appropriée - généralement, la vis est dévissée après trois tours complets de la vis à gauche. Attention, la vis est très petite et peut facilement se perdre.

Recommandation. Si vous ne trouvez pas un hexagone approprié, essayez de dévisser la vis avec un tournevis plat. Pour cela, la piqûre doit entrer dans le trou sans possibilité de tourner à l'intérieur.

• Lorsque la vis est desserrée, vous pouvez retirer la poignée. Pour cela, tirez-la vers le haut, en vous balançant légèrement sur le côté. En règle générale, elle s'enlève assez facilement.. Sous le fond, vous verrez quelque chose comme un écrou avec des encoches. Il faudra le dévisser en l'accrochant à l'aide d'un tournevis par-dessus les encoches, mais veillez à ne pas endommager le tuyau lors du lancement de la grue.
• Maintenant, retirez le dôme chromé, sous lequel se trouve un joint en plastique - il pourrait s'user lors de la rotation du nez, ce qui signifie qu'il devrait être remplacé par un nouveau.. En outre, le joint peut devenir sale - il peut contenir des dépôts de rouille, de calcaire ou de sel, qui peuvent être facilement éliminés avec des détergents ménagers. (Voir aussi l'article. Comment choisir un robinet de lavabo: caractéristiques.)

1. -
2. -
3. Tige pour ajuster le débit;
4. Boule creuse;
5. Selle en caoutchouc;
6. Bague de réglage;
7. Manchette de balle;
8. Ajustement du brassard;
9. Entrée pour l'eau;
10. Sortie d'eau;
11. Balle à manches.

En cas de problème de pression d'eau ou de contrôle de la température, vous devez retirer la bille, le siège, le ressort, en général, désassembler l'ensemble de verrouillage et vérifier l'état d'usure de toutes les pièces.

Les éléments en caoutchouc sont le plus souvent encrassés ou usés, ce qui rend difficile le mouvement de la tige ou régule partiellement la température (mélange) de l'eau. En cas de contamination, les pièces doivent être nettoyées avec des produits chimiques ménagers et en cas d'usure, elles doivent être remplacées par de nouvelles.

Conclusion

Comme vous pouvez le constater, l’auto-réparation d’un robinet-mélangeur à bille est possible, mais il peut y avoir un problème grave: vous ne trouverez aucune pièce pour le robinet à bille. Oui, le ballon lui-même est assez difficile à trouver - les magasins ne les achètent tout simplement pas à cause de la faible demande. La meilleure façon de trouver de telles choses dans les grands centres commerciaux, engagés à dessein dans la plomberie.
