Réseaux d'eau: variétés, composants et problèmes de

L'eau est acheminée vers les consommateurs par des canalisations d'eau et des réseaux d'approvisionnement en eau. Ces structures doivent répondre aux exigences d'efficacité et de fiabilité. Ceci est réalisé avec un choix approprié dans la conception du tracé du gazoduc, la configuration du réseau, le matériau et la section des canalisations, ainsi que leurs modes de fonctionnement.

Lors de la sélection, de l'attribution et de l'utilisation des sites pour les conduites d'eau, il est nécessaire de respecter la législation foncière et certains documents réglementaires.

Variétés de réseaux d'eau

Tous les systèmes d'approvisionnement en eau sont divisés en réseaux externes et internes.

La partie externe des systèmes

Étirez l'eau en 1, 2 et plus "fils". La meilleure option est de les installer sur une zone assez élevée, avec un minimum de structures, dans des zones propices à la maintenance et aux réparations.

Afin d’assurer le niveau d’approvisionnement en eau prévu pour les consommateurs, un commutateur est installé entre des conduits en parallèle. Le long du parcours et sur le site de l'objet desservi, des réservoirs de stockage peuvent être placés.

La classification des réseaux d'alimentation en eau les divise en fonction du mode de transport de l'eau à pression et non pression.

1. Le fluide est pompé à travers des réseaux de pression avec des pompes ou à travers des différences de pression. Il est créé entre la marque piézométrique du niveau d'eau à la source et la marque piézométrique calculée au point d'admission. Les premiers conduits sont l'injection, le second - la gravité (pression gravitationnelle).
2. Dans les conduites d’eau sans pression (gravité-gravité), leur espace interne (section) n’est pas pleinement utilisé. Le champ d’application de ces applications n’est pas aussi large en comparaison de celles à pression.

Faites attention! La faisabilité de la pose d’un conduit à écoulement libre dépend de certains points. Par exemple, la différence de niveau des marques de début et de fin de l'alimentation en fluide, le relief de la région, la distance entre les noeuds d'alimentation et de collecte.

L'utilisation de conduites sans pression réduit le coût des conduites d'eau. Mais le coût de l'itinéraire peut augmenter en raison de l'allongement de sa longueur en raison de la nécessité de fournir les pentes requises.

La configuration du système peut dépendre de ces facteurs:

• la forme de la surface et la disposition de l'objet;
• la présence d'obstacles artificiels et naturels;
• relief de la région;
• la localisation des principaux consommateurs de la ressource;
• emplacements des sources d'eau, etc.

Pour cette raison, la configuration du réseau peut être ramifiée, en anneau ou mélangée. Les homologues en anneau sont les plus chers, mais ont la plus grande fiabilité.

L'instruction indique que les filets du système fournissant le volume principal d'eau sont le tronc. Sans être liée à l'apparence du réseau, la route devrait toujours être posée en fonction de la direction des principaux flux d'eau. Ils devraient couvrir toute la localité.

Que sont les réseaux externes

Les principaux éléments des réseaux de pression peuvent être:

• réservoir d'accumulation;
• station de pompage;
• pipeline sous pression (conduite d'eau);
• construction d'eau (tour);
• lignes de pression hydrostatique et hydrodynamique;
• réservoir souterrain sous pression;
• caméra pour passer.

Le matériau des tuyaux pour les conduits est sélectionné lors de la conception des systèmes et dépend des conditions d'utilisation. Il peut s’agir d’acier, de plastique, de béton armé, d’amiante-ciment.

Les diamètres les plus couramment utilisés des produits de tuyaux en acier sont présentés dans le tableau inférieur.

Alimentation en eau interne

Le système interne d'approvisionnement en eau des bâtiments et des objets est appelé l'ensemble des équipements, composants et dispositifs qui assurent la réception d'une ressource d'un réseau externe et son acheminement sous pression aux distributeurs d'eau.

Le dispositif d'un réseau d'alimentation en eau dans les bâtiments est le suivant:

• une ou plusieurs entrées;
• un ou plusieurs jauges;
• pipeline de distribution et d’approvisionnement;
• vannes d'arrêt et de contrôle.
• parfois, le système comprend des pompes pour augmenter la pression et des filtres pour ramollir, déferrer, décolorer, etc. de l'eau

Le système d'alimentation en eau interne peut être raccordé de ses propres mains au réseau d'approvisionnement municipal de la colonie ou être alimenté par une source d'eau autonome (de surface ou souterraine).

Selon leur objectif, les systèmes d’alimentation en eau des installations et des bâtiments sont divisés en systèmes industriels, systèmes d’abreuvement et systèmes de lutte contre l’incendie.

1. Les réseaux de production fournissent une eau de qualité différente pour les besoins techniques des consommateurs (refroidissement des équipements, fabrication de produits, par exemple, béton, produits alimentaires, etc.).
2. Les coupe-feu servent à éteindre les incendies et à prévenir leur propagation.
3. Les réseaux de distribution d'eau potable sont conçus pour fournir une eau de qualité. De plus, la ressource est utilisée pour la cuisine et l'hygiène.

Selon le mode d’utilisation de la ressource, le système assure l’approvisionnement en flux direct, inversé ou répété. Dans les réseaux domestiques, la première variété est commune, les deux derniers sont de plus en plus demandés en production.

Problèmes de conception

La tâche principale de la conception est l’acheminement du réseau d’approvisionnement en eau, ce qui implique l’établissement de canalisations sur le plan.

Faites attention! Elle est réalisée sur la base des conditions permettant de créer un système suffisamment fiable. En même temps, le coût de sa construction devrait être le plus bas.

Lorsque traçage pris en compte:

• emplacement de la source d'eau et de ses consommateurs;
• relief de la région;
• l'emplacement des rivières, des ravins, des parcs, des rues, des bâtiments, des structures et d'autres obstacles artificiels et naturels à l'installation du pipeline.

Le traçage est effectué sur la carte topographique de la région le long du chemin le plus court, en contournant les obstacles.

Faites attention! La ressource doit être livrée aux utilisateurs non seulement dans le volume requis, mais également sous une pression suffisante. Cela devrait suffire à faire monter l'eau aux points de placement des appareils de pliage à l'eau.

Pour ce faire, vous devez maintenir en permanence une pression libre dans le réseau d’alimentation en eau. On entend par là la différence entre la marque du niveau de liquide (piézométrique) dans la canalisation et le niveau de la surface du sol.

En pression libre

Il convient de créer une tête libre suffisante sur toute la longueur du réseau, même aux points les plus hauts et les plus éloignés.

Dans ces zones défavorables, la pression ne doit pas descendre en dessous des valeurs spécifiées dans la réglementation.

1. Ainsi, afin de déterminer correctement la hauteur de la tour d'eau, il est nécessaire de trouver le point déterminant du réseau d'alimentation en eau - c'est la zone dans laquelle il est le plus difficile de puiser de l'eau.
2. Cet endroit est déterminé par des calculs.
3. À cette fin, plusieurs zones défavorables sont sélectionnées sur la trace de distribution du pipeline de distribution. L'un d'entre eux dictera.
4. En outre, un «point de dilution général» est déterminé, qui se rapproche le plus des problèmes. De cela le liquide et est introduit dans eux.
5. En déterminant le repère de pression (piézométrique) au niveau du point de distribution général pour lever la ressource vers des zones problématiques sélectionnées et en comparant les paramètres de leurs repères piézométriques, les experts calculent le point de dictée. Pour elle, la valeur de l'étiquette sera plus élevée.

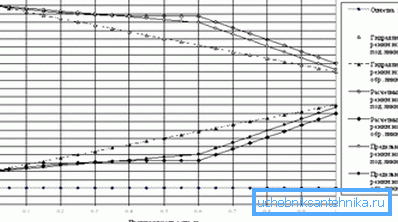

Au cours de ce travail, un graphique piézométrique du réseau de distribution d’eau est établi. Il montre le changement de pression le long du conduit.

L'une des tâches de conception importantes consiste à détailler le système. Il consiste en la sélection et la mise en place spécifique dans le réseau de puits d’eau, de raccords, de raccords, etc.

Les détails du réseau d'alimentation en eau sont effectués conformément à l'option choisie du système d'alimentation en eau. Ceci est fait lorsque le calcul hydraulique du système a déjà été effectué, les valeurs réelles de consommation de ressources ont été trouvées, le matériau et le diamètre des tuyaux ont été déterminés. Les concepteurs de détails produisent sur des dessins de travail. À l’aide de symboles, les raccords, raccords et autres éléments à partir desquels les ensembles système sont assemblés sont représentés.

Quelques questions juridiques

Si le système d'alimentation en eau créé est connecté au réseau de distribution, vous devez d'abord obtenir les conditions techniques préliminaires dans le Vodokanal régional.

Pour les obtenir, vous devez collecter et soumettre ces documents.

1. Demande de TU.
2. La forme sous laquelle le solde des membres des réseaux d'approvisionnement en eau sera décrit.
3. Informations sur le demandeur: passeport, adresse postale et de résidence réelle, informations de contact.
4. Titre de propriété sur un terrain.
5. Planifiez les limites du territoire sur lequel l’approvisionnement en eau sera construit.
6. Permission pour une telle utilisation de la parcelle.
7. Informations sur le moment prévu pour l'introduction du futur objet en opération.
8. Calculs du volume de la ressource requise (c'est-à-dire charges planifiées).
9. Données sur les paramètres de construction.

La connexion technologique au réseau d’approvisionnement en eau de l’objet fini est réalisée dans les limites de la parcelle. Cette opération est effectuée dans un délai de 18 mois à compter de la date de signature de l’accord de connexion.

Il convient de noter que, parallèlement, les limites de la division de la responsabilité opérationnelle des réseaux d'approvisionnement en eau devraient être définies conformément au décret n ° 167 du gouvernement de la Fédération de Russie sur les règles d'utilisation des systèmes collectifs d'alimentation en eau et d'assainissement en Fédération de Russie.

Conclusion

Les réseaux d'approvisionnement en eau sont des structures hydrauliques complexes. Il en existe de nombreux types, qui doivent être sélectionnés en fonction de la fonction du système et des conditions de son fonctionnement. La vidéo de cet article développera son thème.
