Réseaux extérieurs d'approvisionnement en eau et

Quel SNiP sur les réseaux externes d'approvisionnement en eau et d'assainissement est actuellement en vigueur? Quelles sont les exigences pour les concepteurs et les installateurs qu'ils imposent? En quels matériaux la plomberie extérieure est-elle construite? De quoi sont faits les systèmes d'égout? Essayons de répondre à ces questions.

Documents réglementaires

Dans le domaine qui nous intéresse, il y a deux SNiP:

• SNiP sur la conception des réseaux externes d'approvisionnement en eau et d'assainissement numéro 3.05.04-85.
• SNiP 02.04.02-84, contenant des exigences pour la construction d'une alimentation en eau externe.

En outre: il existe un GOST distinct pour la préparation des dessins d'exécution des réseaux externes qui nous intéressent. GOST 21.604-84 a été mis en service le 1er juillet 1983 et reste valable à ce jour.

Examinons les principales exigences des deux documents.

SNiP 3.05.04-85

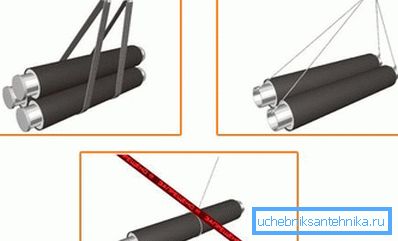

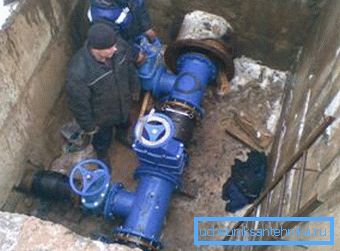

Comment doit-on procéder à l'installation de réseaux externes d'approvisionnement en eau et d'assainissement conformément au SNiP? Lors du déplacement d'éléments de canalisations revêtus d'un revêtement protecteur, il convient d'utiliser des méthodes de chargement et de transport excluant toute détérioration du revêtement.

La disposition des tuyaux dans la tranchée devrait exclure la pénétration de corps étrangers à l'intérieur. Avant d'assembler le pipeline, ses éléments sont inspectés de l'intérieur et nettoyés de toute contamination.

Lors de l'assemblage d'un pipeline sans pression à partir de tuyaux en forme de cloche sur un terrain accidenté, ceux-ci doivent être installés avec des fentes dans la pente. L'instruction est associée à une probabilité de fuite moindre lors de la dépressurisation de la connexion dans ce cas.

La rectitude du pipeline dans les sections droites est vérifiée visuellement, le jeu à l'aide d'un miroir.

Les écarts maximaux admissibles par rapport à la position des axes des pipelines fixés dans le projet sont les suivants:

Les conduites sous pression peuvent être posées en arc ou en courbe, sous deux conditions:

• Ils sont montés à partir de tuyaux à manchon avec des joints en caoutchouc..

• L'angle de rotation de chaque alvéole ne dépasse pas 2 degrés angulaires avec un diamètre maximal de 600 mm et 1 degré angulaire avec un diamètre supérieur à 600 mm..

Lors de la frappe des douilles, les tuyaux sont centrés de sorte que la largeur de la fente dans la douille soit la même sur toute la circonférence.

Les tuyaux en acier soudés sont montés avec un déplacement de la soudure (droit ou en spirale) d'au moins 100 mm. L'exception concerne les tuyaux avec une couture bouillie à l'intérieur et à l'extérieur.

Les réseaux de plomberie et d'égouts externes sont posés à l'aide de tuyaux en fonte sans joints en caoutchouc, les bouchons étant scellés avec un câble bitumé ou bitumé et scellés avec du mortier à base d'amiante-ciment. De même, la connexion est réalisée en béton et en canalisations en béton armé.

Cependant, lorsqu’on assemble de ses propres mains un pipeline de petit diamètre, il est beaucoup plus facile d’utiliser un scellant à base de silicone sanitaire pour tuyaux.

SNiP 02.04.02-84

La qualité de l'eau fournie à des fins domestiques doit répondre à toutes les exigences de GOST 2874-82.

Remarque: Ce document est actuellement terminé. Les exigences relatives à la qualité de l'eau figurent dans SanPiN 2.1.4.1074-01.

Lors de la conception d'un système d'alimentation en eau, il convient de suivre les normes de consommation d'eau suivantes:

La tête ne doit pas être inférieure à:

• À l'entrée du bâtiment d'un étage - 10 mètres.
• À l'entrée du bâtiment à plusieurs étages - 10 m + 4 mètres à chaque étage du bâtiment.
• Sur la colonne de rue - 10 mètres.

Si un bâtiment à plusieurs étages est construit dans une zone de bâtiments de faible hauteur, il est alimenté par sa propre station de pompage.

Les sources d'eau peuvent être:

1. Canaux, rivières.
2. Lacs, étangs et réservoirs.

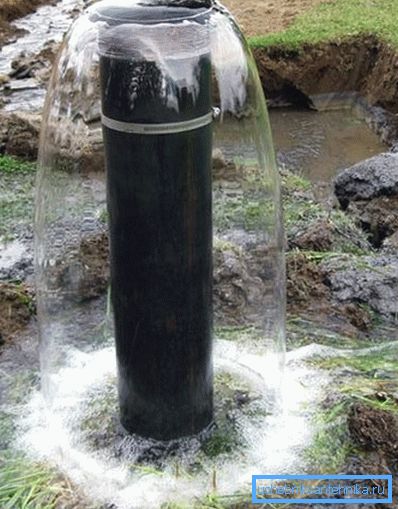

3. Wells.

Pour l'industrie, l'utilisation des eaux usées traitées est autorisée. mais il est interdit d'utiliser dans le cycle de production une eau répondant aux exigences en matière d'approvisionnement en eau de boisson.

Matériaux

Découvrons quels matériaux une construction massive de réseaux externes d'approvisionnement en eau et d'égouts est en cours.

Alimentation en eau

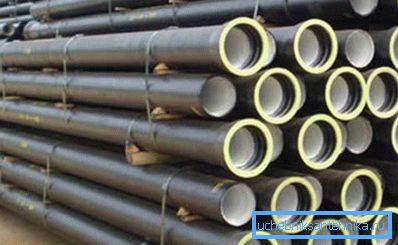

La fonte a été largement utilisée dans la construction de conduits jusqu'à la fin des années soixante-dix environ. Puis utilisé des cloches pour chasser; le scellement a été fait avec des serrures de ciment et du plomb fondu. Les tuyaux modernes en fonte sont équipés de bagues d'étanchéité en caoutchouc et sont utilisés lorsqu'une résistance mécanique élevée est requise.

Des tuyaux en acier avec une connexion rapide et technologique de cils avec des soudures soudées ont remplacé la fonte peu de temps avant l'effondrement de l'URSS. Le prix de l’innovation est une chute brutale des ressources: il faut souvent réparer les réseaux d’approvisionnement en eau extérieurs en raison de la corrosion et de la prolifération excessive des sédiments 15 à 20 ans après leur installation.

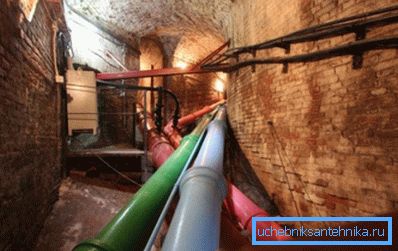

À titre de comparaison: les tuyaux en fonte utilisés dans la construction des célèbres fontaines de Peterhof n'ont pas changé depuis la mise en service en 1721.

Actuellement, les tuyaux en métal sont remplacés par des tuyaux en polyéthylène. Le tuyau de refoulement est raccordé par soudage à basse température: les extrémités des cils adjacents sont fondus et pressés les uns contre les autres jusqu'à ce que le polymère fondu se solidifie. La durée de vie minimale de la solution est estimée à 50 ans; la surface du plastique n'est pas recouverte de sédiments et offre une résistance hydraulique extrêmement faible.

Eaux usées

• On a noté ici la fonte traditionnelle: c’est encore à ce jour que les eaux usées entre les puits sont souvent déposées.
• Les tuyaux en béton armé sont généralement utilisés dans la construction de collecteurs.
• La céramique est principalement utilisée dans l'industrie pour le transport d'effluents chimiquement agressifs et à haute température.
• Les tuyaux de polychlorure de vinyle sont utilisés massivement avec la fonte pour la pose de systèmes d’eaux usées de petit diamètre; mais pour la construction de collecteurs, en plus du béton armé, on utilise des tubes à deux couches avec ondulation externe, en polyéthylène.

Conclusion

En énumérant les matériaux, nous avons délibérément omis de nombreux types de pipes relativement exotiques que le lecteur ne rencontrera guère dans la vie quotidienne. Comme d'habitude, des informations supplémentaires vous proposeront une vidéo dans cet article. Des succès!
