Cet article concerne le choix des vannes pour l'alimentation en eau dans un appartement en ville. Nous allons nous familiariser avec le dispositif des vannes à boisseau sphérique modernes, les comparer avec des solutions concurrentes et apprendre à choisir et installer la vanne de vos propres mains. Alors commençons.

Description

Appareil

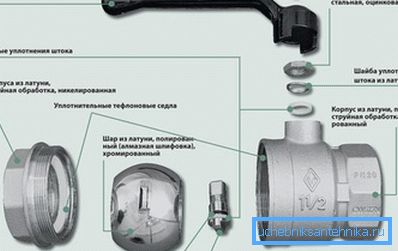

Le dispositif de vannes à boisseau sphérique d’un demi-pouce est presque le même pour tous les fabricants.

La boule de verrouillage tourne d'un quart de tour complet dans le corps (généralement pliable).

• En position ouverte, la fente traversante de la bille est alignée sur le filetage de la vanne.;
• En position fermée, le passage est complètement bloqué par une paroi solide de la balle..

La tige est insérée de l'intérieur et à l'extérieur par le trou dans le logement. À l'extérieur, la canne est équipée d'un levier ou d'une poignée papillon. Le levier est un peu plus pratique à utiliser car il vous permet d’appliquer moins de force lorsque vous changez la position de la balle; mais le papillon est plus compact, ce qui est très utile dans les niches et derrière les meubles.

Précisez: les vannes à boisseau sphérique de grande taille (à partir de DN50 et plus) à la place de la poignée peuvent être équipées d'une boîte de vitesses. Cependant, avec un passage conditionnel de 15 mm, pour des raisons évidentes, il n'est pas revendiqué.

Qu'est-ce qui fournit la valve et la tige d'étanchéité?

Il y a plusieurs options.

• Les sièges en téflon situés sous la bille et le joint sous la tige sont utilisés dans les produits importés (par exemple, dans les vannes Valtec) et se caractérisent par une température de fonctionnement élevée (jusqu'à 250 ° C).
• Les sièges en fluoroplastique peuvent être combinés avec un joint annulaire en fluoroplastique ou une paire de bagues en caoutchouc sur la tige.

Le corps de la vanne est généralement en laiton. C'est déjà, mais avec déjà un revêtement chromé ou nickelé, un matériau pour l'obturateur. Le manche est en aluminium ou en acier, parfois recouvert de PVC pour une meilleure isolation thermique.

Le prix d'un robinet à tournant sphérique d'un demi-pouce dépend fortement du fabricant et varie de 90 à 400 roubles. Les vannes universelles (destinées à l'eau chaude et froide) sont marquées d'une poignée rouge. La couleur bleue indique une résistance thermique limitée, le jaune indique que la vanne est à gaz.

Caractéristiques

Ils ne se livrent pas à la diversité. Pour la majorité absolue des solutions sur le marché, voici la liste des caractéristiques:

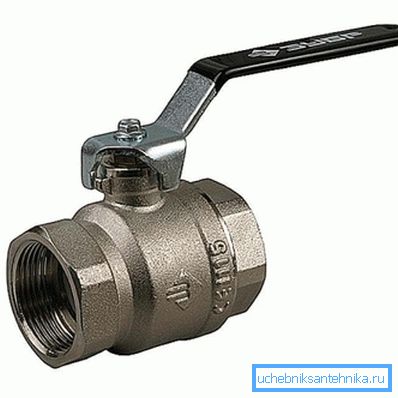

Les vannes en acier inoxydable sont beaucoup plus solides et capables de remplir leurs fonctions à des pressions de 25 à 40 atmosphères. Plus rarement, on trouve des produits en laiton conçus pour la même pression.

Cependant, pour un usage domestique, il ne faut absolument pas les chasser:

1. La pression normale dans les systèmes de chauffage et d’alimentation en eau ne dépasse jamais 8 à 10 atmosphères.
2. Dans le cas des coups de bélier, il y a une marge de sécurité. La vanne peut fonctionner pendant 16 ans pendant 16 atmosphères, mais un saut de pression à court terme atteignant 20-25 kgf / cm2 ne sera certainement pas destructeur.

À propos, les tuyaux flexibles menant au réservoir et au robinet sont un point d’alimentation en eau beaucoup plus vulnérable. Leurs manchons minces avant les écrous borgnes se détachent déjà à 12–14 atmosphères (surtout après plusieurs années de fonctionnement).

Variations

Le corps de la vanne peut prendre presque toutes les formes et peut être combiné à de nombreux raccords pour le raccordement de tuyaux.

Nous donnons quelques exemples de solutions combinées.

• La vanne avec filetage interne d'un côté et externe de l'autre est pratique devant le réservoir ou le mélangeur: elle vous permet de raccorder les écrous imperdables des connexions flexibles notoires sans utiliser de buses.
• La vanne - un coin sera très utile pour l’installation en angle.
• La vanne, associée à un filtre grossier - une solution clé en main à installer à l'entrée de l'appartement.

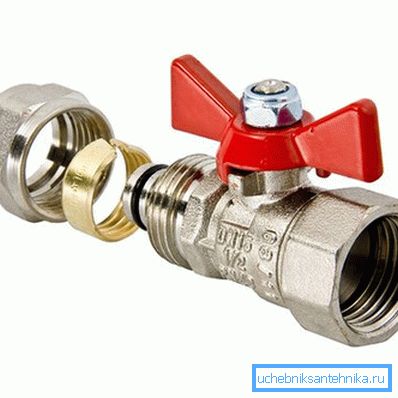

• Enfin, un produit avec un filetage et un raccord pour serrer le métal-plastique ou un raccord pour le soudage sur un tuyau en polypropylène permettra de gagner de la place et d’éviter un raccord fileté supplémentaire.

Important: 95% des fuites se produisent sur les raccords soudés, les raccords ou les raccords filetés. Les sections de tuyau pleines de tout type créent des problèmes pour le propriétaire extrêmement rarement.

Comparaison avec des concurrents

Les concurrents sont des solutions éprouvées - vannes à vis et à clapet. Pour eux, cette comparaison peut être décrite succinctement comme une phrase de déroute complète.

La résistance hydraulique de l'alésage intégral (et presque toutes les vannes à bille appartiennent à ce type) de la vanne ne diffère pas de la section de tuyau de même longueur. Il n'a ni courbure de canal ni transition de diamètre. Les vannes et, dans une moindre mesure, les robinets en liège provoquent une perte de pression notable.

Pour la même raison, le sable, le tartre ou les scories ne s'accumulent jamais dans ou devant un robinet à tournant sphérique. Si vous ouvrez la vanne à vis après dix ans d’utilisation, vous trouverez sous le siège de la vanne de riches dépôts de débris qui réduisent la pression de l’eau qui tombe déjà pendant la séparation.

Faire pivoter la poignée nécessite un effort très modéré. Aucun outil nécessaire du tout. La soupape en liège doit toujours être tournée avec une force importante, parfois dangereusement importante: le frottement du métal sur le métal crée beaucoup plus de résistance que sur les selles en polymère.

Joint de glande et changement de joint? Non, pas entendu. Au maximum, après plusieurs années de fonctionnement actif sur la vanne à boisseau sphérique, il sera nécessaire de serrer le joint d'étanchéité autour de la tige en tournant la douille d'un demi-tour.

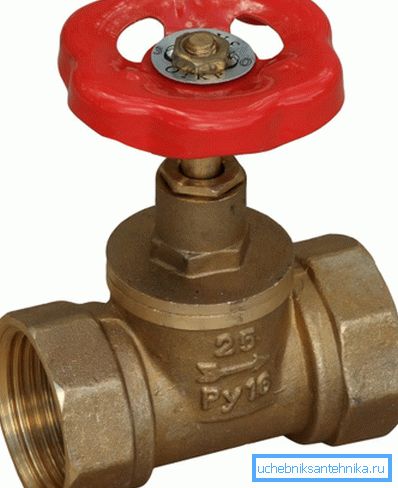

Enfin, dans le cas d’une vanne à boisseau sphérique, le sens de l’écoulement de l’eau n’a pas d’importance. Dans le même temps, les produits de vis ne peuvent être montés que le long de la flèche. L'instruction est associée à une probabilité élevée que la vanne se détache lorsque le contre-courant et le coup de bélier accompagnant la rupture.

Sélection et installation

Que rechercher lors de l'achat et de l'installation d'un robinet à tournant sphérique?

• Sur le poids du produit. Le défaut le plus courant dans les vannes bon marché fabriquées dans les pays de l’Asie du Sud-Est est le corps en silumin au lieu du laiton chromé. Silumin est sensiblement plus léger.

À propos: pour éviter les contrefaçons, il vaut mieux acheter un robinet non pas en argent mais dans un étui jaune.

• Pour la présence d'une glande de noix. Si, au lieu de cela, le joint est serré avec une rondelle sous la poignée, il sera nettement plus difficile de serrer le joint usé autour de la tige.
• Sur l'épaisseur des murs. Plus il est large, moins il est probable que le robinet soit écrasé lors de l'installation.

• A propos, à propos de l'installation: la vanne est montée à l'aide d'une clé à force modérée. Lorsque le raccord est installé dans la vanne installée ou dans le sgon - tenez son corps sans le laisser tourner. L'enroulement est un fil de scellement en polymère ou propre, sans paille, de linge hygiénique avec peinture.

Conclusion

Nous espérons que notre matériel aidera le lecteur à éviter les erreurs lors du choix et de l'installation des vannes pour son propre appartement. Si vous souhaitez en savoir plus sur le type de vannes qui vous intéresse, la vidéo de cet article vous attend. Des succès!
