Robinet à bille à gaz: caractéristiques de conception
Le gazoduc est nécessairement équipé de vannes d'arrêt. Il est nécessaire de pouvoir isoler les zones d'urgence ou à réparer. La meilleure chose à faire aujourd’hui est de s’occuper de cette tâche, ce qui sera discuté dans cet article.
Description technique

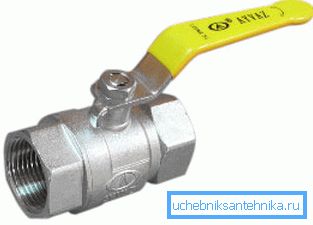

La première chose à considérer est le dispositif d'un robinet à tournant sphérique.
La structure
| Désignation sur la figure | Nom |
| 1 | Partie du Cabinet. Le plus souvent trouvé en laiton ou en acier. |
| 2 | Tuyau de connexion. Peut être fileté ou soudé. |
| 3 | Partie de la gorge. Passer à travers le stock. |
| 4 | Bielle Relie la poignée et la balle. |
| 5 | Restrictions de la laveuse. |

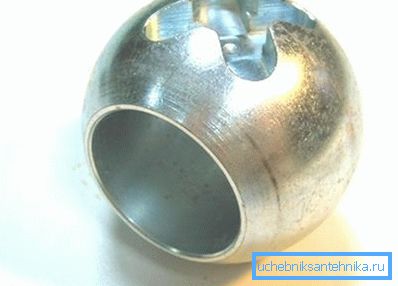

| 6 | Balle d'arrêt. Effectue directement la fermeture et l’ouverture du passage. |
| 7 | Selle. Positionne le ballon au bon endroit. |
| 8 | Support de bague. Tient la selle. |
| 9 | Printemps. |
| 10 | Joint torique. |
| 11 | Anneau. |
| 12 | Bride |
| 13 | Poignée |
| 14 | Joint de siège. |
| 15 | Écrou de blocage. Tient la poignée. |
| 16 | Bouchon. |
Principe de fonctionnement
La soupape à gaz en question est constituée d’une bille d’arrêt dotée d’un trou traversant égal au diamètre du tuyau de raccordement et reliée à la poignée de commande de la tige.
L'instruction du fonctionnement d'un tel mécanisme est élémentaire:
- Un homme avec un léger mouvement de la main tourne la poignée de 90 degrés.
- Le stock transmet ce mouvement à la balle.
- Le mur se transforme en un trou, créant un accès facile.
Astuce: il n'est pas recommandé d'installer la poignée en position semi-ouverte, car cela augmente considérablement l'usure de la structure.
Les mérites
Les vannes à boisseau sphérique pour gazoduc présentent toute une série d’aspects positifs:
- Prix relativement bas. Réalisé grâce à la simplicité de la conception, éliminant l'utilisation de composants coûteux.

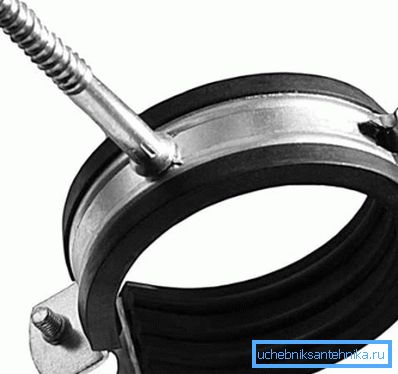

- Faible poids. Cela ne rend pas le pipeline plus lourd, ce qui permet de le limiter aux ancrages de tuyaux standard.
- Haute fiabilité. Dans la fabrication de matériaux utilisés uniquement haute résistance.

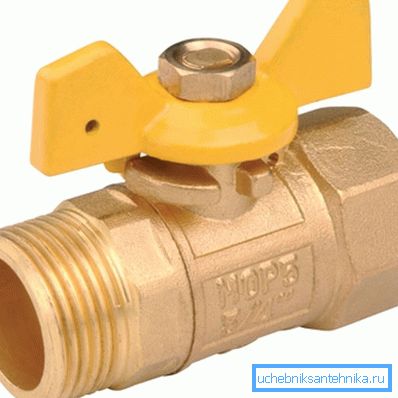

Conseil: Il est recommandé de choisir un matériau de grue en fonction de l'environnement dans lequel vous prévoyez de l'utiliser. Ainsi, par exemple, les modèles en laiton résistent parfaitement aux processus de corrosion, tandis que ceux en acier supportent des charges mécaniques plus puissantes.
- Haute vitesse et facilité d'utilisation à la main. Il suffit d’effectuer un bref tour de poignée pour changer la position «ouverte» à «fermée» et inversement.
- Pas besoin de maintenance. Ces vannes et raccords peuvent être installés en toute sécurité dans des endroits difficiles d'accès.
- Haute étanchéité du chevauchement des flux. La position fermée de la grue assure l'étanchéité complète du pipeline.
- Possibilité d'installation même sous l'eau. Dans le même temps, la pénétration de fluide dans le système est complètement exclue.

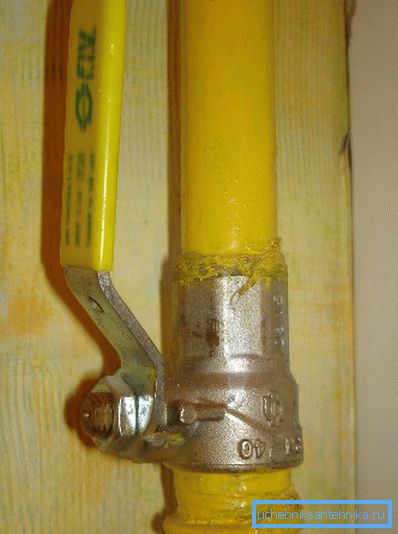

- Petite taille. Ils permettent au produit de ne pas se distinguer de l'arrière-plan du tuyau lui-même et simplifient son installation, qui est facilement réalisée par 1 à 2 personnes.
- Aspect attrayant. Le seul détail qui attire le regard est le manche, qui peut être réalisé sous la forme d’un papillon ou d’un levier allongé. En tout cas, l’unité technique a l’air assez esthétique.
- Installation facile. Peut-être tous les deux filetés et soudés.
Données techniques
Analysons les paramètres du modèle classique à installer sur le gazoduc domestique:
| Paramètre | Signification |
| Section | 1,5 cm ou? un pouce |
| Le nombre de tours sur la connexion filetée | 6-7 |
| Indicateur d'étanchéité | Classe a |
| Résister à la pression | Pas moins de 6 MPa |
| Température admissible | De -20 à +130 degrés Celsius |
| Matériau du corps | Laiton de marque LS-59-2 |
| Type de poignée | Papillon |
| Poignée Kohler | Jaune conformément aux règles de désignation du pipeline |
| Matériau du joint | PTFE |
| Raccord fileté pour manomètre | G? / G? |
| Types de connexions filetées | Intérieur-extérieur et intérieur-intérieur |
| Hauteur du produit | 5,8 cm |
| Longueur avec poignée | 6,7 cm |
| La longueur du corps | 6,7 cm |
| Diamètre extérieur | 3,3 cm |
Variations possibles
Il convient également de noter que les vannes à bille à gaz peuvent différer entre elles par certaines particularités, à savoir:

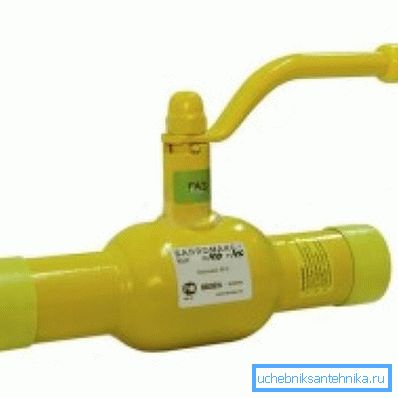

- Si possible réparation. Il existe des échantillons pliables et entièrement soudés.
Conseil: si vous installez la grue dans un endroit inaccessible, il vaut mieux opter pour un produit entièrement soudé avec un tuyau de raccordement soudé. Ainsi, vous obtiendrez une étanchéité maximale, ce qui est nécessaire avec la condition de maintenance difficile à l'avenir.
- Dans l'allée. Les vannes à boisseau sphérique peuvent être à passage intégral ou non.
En outre, il existe des modèles dotés d'un entraînement électrique qui vous permet d'automatiser le processus de fermeture et d'ouverture.
Conclusion
Le gazoduc doit être équipé de grues fiables au cas où il serait nécessaire d'isoler ses différentes sections. Cela concerne en particulier les points de raccordement aux appareils à gaz, ainsi que les zones dangereuses d'urgence. La meilleure option est un robinet à tournant sphérique en raison de sa grande fiabilité, de sa facilité d'utilisation et de nombreux autres avantages (voir également l'article Pourquoi installer une grue Mayevsky dans des systèmes de chauffage).
La vidéo de cet article vous fournira des informations supplémentaires directement liées au matériel présenté. Choisissez uniquement pour la disposition du gazoduc les meilleurs composants.
