Robinet à bille du15: caractéristiques de l'appareil et de

Comment fonctionne le couplage à billes DN15? Quelle est son efficacité par rapport aux vannes à vis et à liège plus connues? Que signifient les chiffres sur l'affaire? A quoi devez-vous faire attention lorsque vous l'installez vous-même? Dans nos documents, nous tenterons de répondre à ces questions.

Appareil

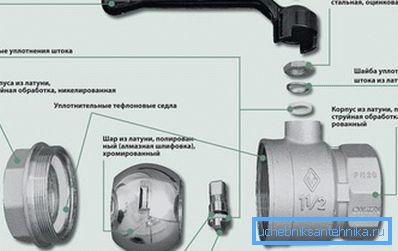

Qu'est-ce que nous verrons après avoir démonté la grue sphérique d'un diamètre de 15 millimètres?

• L'élément principal du produit est une boule de laiton avec une couche de chrome et un canal traversant presque égal au DU du tuyau à fixer.

Conséquence pratique: lorsque la vanne est ouverte, sa résistance hydraulique est minimale, car les transitions de diamètre et de turbulence sont pratiquement absentes.

• L’étanchéité de la liaison mobile avec le corps est assurée par deux bagues en fluoroplastique ou en téflon.
• Le même anneau ferme la sortie de la tige à travers le corps de la vanne. D'en haut, il est serré par une rondelle.
• Enfin, la tige est entraînée par une poignée pratique en forme de levier ou dite papillon.

Comparaison avec des concurrents

Comment se présente le robinet à tournant sphérique DU 15 par rapport à ses camarades de classe - robinet à vis et bouchon en liège?

Pour commencer, commençons par la campagne de relations publiques noires et rappelons les principales lacunes de la compétition.

Vanne à vis

• L'écoulement de l'eau ne peut la traverser que dans un sens - de sorte qu'il appuie sur la vanne par le bas. Sinon, il y a un risque de série de chocs hydrauliques dus au battement de la vanne dans un écoulement turbulent ou même à sa séparation complète de la tige.

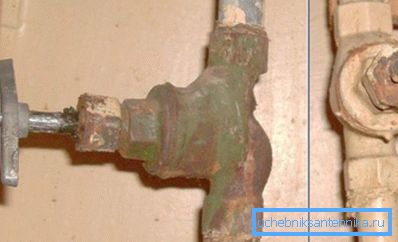

• Le corps de la vanne à vis collecte la calamine et le sable. Juste à cause de sa forme complexe et de la présence de poches à écoulement lent d'eau.

• La même forme complexe du corps et une ouverture relativement petite du siège de la vanne garantissent une résistance hydraulique élevée de la vanne et, par conséquent, une chute de pression lorsque de l'eau est démontée par plus d'un accessoire de plomberie.
• La garniture de la glande fuit même avec une longue valve simple. En cas d’utilisation fréquente, il est nécessaire d’emballer la glande au moins tous les six mois. Avec les joints en caoutchouc, l’image n’est guère meilleure: en cas d’utilisation active, des bagues d’étanchéité sont produites et, au ralenti, elles perdent leur élasticité.
• Le joint de vanne en caoutchouc a une durée de vie limitée. La raison en est la même: perte d'élasticité du caoutchouc. Sa destruction est fortement accélérée par le sable tombé sous la valve.

Soit dit en passant: les vannes avec vannes tout en métal rodées, sans joints, sont plus durables. Mais, lorsque des débris tombent sous la vanne, celle-ci ne se chevauche pas.

Robinet à tournant

• Tourner le bouchon nécessite un effort très important. Il y a toujours un risque de perturbation du raccord de tuyauterie ou du filetage le plus proche.
• La fuite du presse-étoupe lors de la rotation du bouchon est garantie dans ce cas. Non seulement cela: pour le presse-étoupe de presse-étoupe, vous devez non seulement fermer la vanne elle-même, mais également réinitialiser la colonne d’alimentation en eau ou le chauffage. Sinon, il y a toujours un risque que la fiche perturbée sorte du boîtier par l'avant du flux d'eau.

Robinet à tournant sphérique

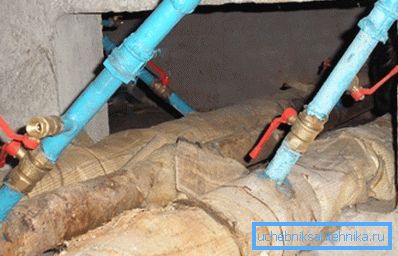

Et comment se présente l’embrayage à rotule D15 sur cet arrière-plan terne? Le sens du débit d'eau n'a pas d'importance pour le fonctionnement de la vanne. La valve ne se détachera pas à cause de son absence.

Les accumulations de laitier dans le logement ne peuvent pas avoir peur. Une vanne ouverte a tendance à recueillir le sable et l’échelle pas plus que toute section d’un tuyau droit.

Nous avons déjà mentionné la faible résistance hydraulique: elle diffère peu de la résistance d’une section de tuyau du diamètre correspondant.

Le joint en téflon ou en PTFE entourant la tige du fait de son faible coefficient de frottement et de la qualité du traitement de la tige ne s'use pratiquement pas pendant le fonctionnement et ne se dégrade pas au ralenti. Il en va de même pour les bagues d'étanchéité adjacentes à la surface de la bille à l'intérieur de la vanne.

Pour clarifier les choses: dans la pratique de l'auteur, il y avait des cas où un robinet à tournant sphérique de 15 mm fuyait le long de la tige. Fondamentalement, ils appartenaient à des produits chinois peu coûteux et ont été éliminés de leurs propres mains par simple enroulement sous la rondelle de serrage du ruban FUM.

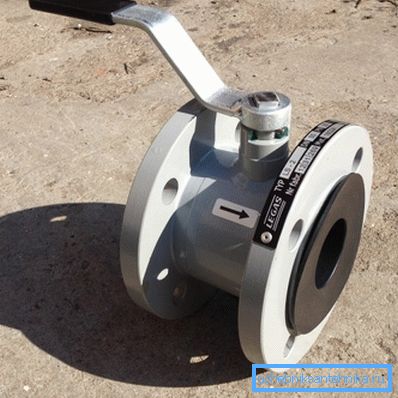

La surface lisse de la bille et le matériau des joints garantissent une faible force nécessaire pour ouvrir ou fermer la vanne. Cela vaut non seulement pour les produits de petite taille: par exemple, la vanne à bride à bille DU150, aux dimensions très solides, est également bloquée par une poignée standard sans application d'une force excessive.

Avec tous ces avantages, le prix des vannes à bille est approximativement égal au coût du liège et des analogues de vis, et souvent, il se révèle être complètement inférieur. Les conclusions sont assez évidentes.

Les vannes à boisseau sphérique 15 pour les vannes à vis ou en liège de 15 mm ne valent certainement pas la peine d'être changées: elles sont meilleures que la concurrence à tous égards. Il en va de même pour les vannes de conduites de plus grande capacité: une vanne à bille de 150 mm est dans la plupart des cas plus pratique, plus pratique et plus durable qu'une vanne en fonte ou en acier de la même taille.

Marquage

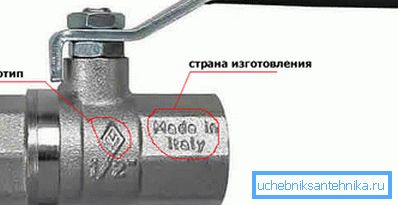

Les principales caractéristiques techniques du robinet à boisseau sphérique DU15 sont indiquées dans le marquage sur son corps. Cela vaut tant pour les produits nationaux que pour les produits importés.

Il convient de mentionner quelques subtilités.

• Le passage conditionnel peut être spécifié en pouces. La taille d'intérêt - DU15 - correspond à 1/2 pouce.
• En règle générale, la pression de travail des produits nationaux est indiquée en atmosphères (kgf / cm2) et la pression à l'importation en mégapascals (MPa). Ainsi, le marquage DN50 RU40 signifie que la vanne avec un passage nominal de 50 mm est conçue pour une pression de 40 atmosphères; La vanne à boisseau sphérique DN15 PN8 0 MPa est fixée à un filetage d'un demi-pouce et peut résister à une pression de 8 mégapascals (80 atmosphères).

Sélection et installation

Que rechercher lors de l'achat d'une vanne?

Comment le corriger?

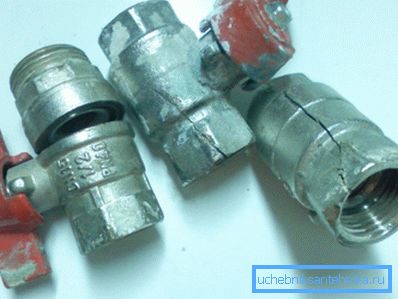

1. Le corps devrait être en laiton. Parmi les produits fragiles en silumin, on peut les distinguer en fonction de leur poids: le laiton est nettement plus lourd.

Au fait: une simple instruction vous aidera à ne pas vous tromper. Choisissez pas d'argent, mais des portes jaunes. Si le chrome peut être un métal ou un alliage, l'absence de revêtement ne laissera aucun doute.

1. La poignée - levier est beaucoup plus pratique que la poignée - papillon. Mais il est logique d’utiliser un papillon uniquement avec un manque d’espace près de la valve.
2. Il est préférable de sceller la connexion filetée avec un filetage en polymère. (Tangit Unilok et analogues). Il ne nécessite pas beaucoup d’efforts lors du montage et ne fuit pas lorsqu’il ya un léger retour du fil.

1. À propos, à propos de l'effort: ne pas serrer la valve sur le fil jusqu'à ce qu'il se bloque. Le laiton n'est pas de l'acier; Il est possible de casser avec une force excessive non seulement le corps en silumin.
2. Au moment de l'installation, il est préférable de retirer simplement la poignée qui interfère..

Conclusion

Nous espérons que notre matériel aidera le lecteur avec le choix des vannes pour la plomberie à domicile. Comme d'habitude, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
