La grande popularité des vannes à boisseau sphérique d'arrêt est due à une fiabilité structurelle extrême. Pour cette raison, ils sont largement sollicités dans les systèmes de chauffage, la distribution d’eau, de gaz et de froid, la ventilation, ainsi que dans les points de chauffage à température modérée. La caractéristique la plus attrayante des vannes à boisseau sphérique est leur «autonomie» au cours du processus de travail, sans besoin de maintenance.

Informations générales

Le produit à billes est nommé sous la forme d'une pièce de verrouillage, de forme sphérique, située entre les deux sièges et la broche reliée à la poignée de commande. Ce type de vanne ne doit être utilisé que comme vanne d’arrêt, mais pas pour les vannes de régulation.

Les caractéristiques de conception d'origine et les caractéristiques techniques d'une grue à passage intégral sphérique en laiton, ainsi que le matériau, confèrent au nœud d'obturation des propriétés exceptionnelles:

• universalité - le matériau du produit est stable au contact de la vapeur, de l'eau, de l'huile, de l'air et du transport des produits pétroliers à une température donnée;
• fiabilité - la sécurité du travail est garantie par l'élément de construction - la tige;
• efficacité - la forme de l'obturateur à bille tournant autour de son axe facilite la régulation du flux de circulation;
• interchangeabilité - le couplage peut être remplacé par une bride, en respectant les mesures de sécurité applicables à ce type de pipeline;
• étanchéité à l'air - des joints spéciaux avec une résistance élevée à l'usure, permettent d'utiliser le produit pendant de nombreuses années.

Selon le but, ces grues peuvent être produites:

• écoulement direct;
• points de contrôle;
• mélanger;
• angulaire.

La grue à passage intégral à billes en laiton selon GOST 21345-2005 compte 25 000 cycles de fonctionnement. Compte tenu du fonctionnement sans faille de l'unité, sa durée de vie est possible pendant 30 ans (GOST 4.114-84). Le dispositif en laiton résiste aux variations de température de -20 à +150 ° C et à une pression de 1,6 à 4,0 MPa (GOST 26349-84, GOST 365-80).

Caractéristiques de conception

L'élément de verrouillage à bille peut être placé dans une position flottante ou sur des supports. La balle flottante n'est pas connectée de manière rigide à la broche et peut se déplacer librement - la pression interne du côté entrant la pousse vers l'anneau situé à la sortie, empêchant ainsi l'eau de s'infiltrer.

Dans la structure de support, le boulon est serré, d’une part, avec une goupille dans la partie inférieure de la structure. D'autre part, les selles qui sont pressées contre la balle par la pression de flux. La complexité de la mécanique du site augmente le coût du produit.

Matériel

La longue durée de vie est obtenue grâce au revêtement de protection appliqué par galvanoplastie de nickel. Cette technologie permet l’utilisation de robinets dans les conduites d’eau potable ainsi que dans l’alimentation en eau chaude.

Cependant, le robinet à tournant sphérique en laiton à passage intégral par rapport au robinet:

• plus facile
• plus compact;
• a une faible résistance hydraulique;
• rayon de braquage - 90 °.

Donc, quelques gros coûts semblent justifiés.

Classification de la grue

La classification peut être effectuée en tenant compte de divers paramètres:

• le diamètre de l'alésage - alésage intégral, le diamètre de la porte coïncidant avec le trou du tuyau et le trou non plein avec un trou dans la porte plus petit que dans le tuyau;

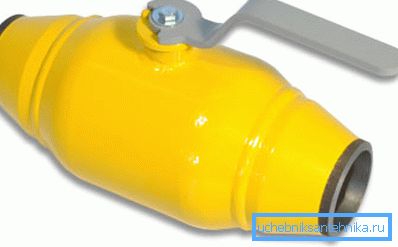

• par voie de raccordement - bridé, étranglement, soudé, embrayage.
• par méthode de contrôle - manuel et mécanique;
• par type de gestion - poignée ou levier à papillon.

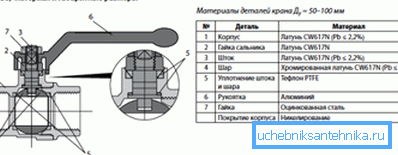

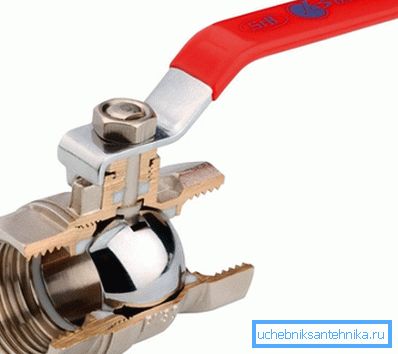

Robinet à tournant sphérique

La vanne d'accouplement est raccordée au tuyau à l'aide de raccords filetés femelles. Tourner la poignée dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle s'arrête parallèlement au tuyau signifie une ouverture complète.

Les ponts roulants sont fabriqués en 3 versions:

• monolithique (économique);

• en deux parties, consistant en un logement et un couplage - les modèles les plus courants;
• En trois parties ou pliable, qui peut être réparé par vous-même ou insérer un nouveau joint.

L’embrayage à billes à passage intégral doit être sélectionné en tenant compte des éléments suivants:

• le but de l'exploitation;
• la température du fluide de travail qui traversera l'appareil;
• pression interne;
• diamètre du pipeline.

La plomberie a beaucoup apprécié le couplage des unités de verrouillage, elle est largement utilisée dans les réseaux de distribution d’eau et de chauffage, mais elle peut fonctionner dans un environnement gazeux.

Les avantages indiscutables du renforcement comprennent:

• petites dimensions et poids;
• installation dans n'importe quelle position;
• facilité de gestion;
• couler dans n'importe quelle direction;
• faible résistance hydraulique;
• prix démocratique.

Les inconvénients peuvent être considérés:

• la nécessité de longs leviers à fermer;
• le coût élevé des entraînements électriques pour la fermeture automatique;
• limitation de la température de service du fluide - 100 ° C et de la pression - 16 bars et d'un diamètre de conduite allant jusqu'à 100 mm;
• sensibilité aux chutes de pression.

Faites attention! Les noeuds de blocage des billes d’attelage nécessitent une attention accrue lors du montage et de l’installation de leurs propres mains, dans le respect des couples admissibles. La moindre erreur peut entraîner une forte chute de pression et des dommages inévitables au noeud.

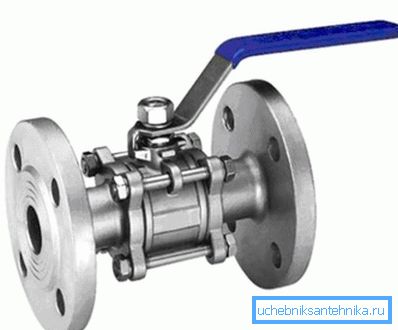

Grue à bride

Lorsque la température du fluide dépasse 100 ° C et que la pression de 16 bars et le travail du produit de couplage sont impossibles, utilisez une bride de vanne à boisseau sphérique à passage intégral. Parmi les avantages d'une grue à bride, entre autres, se trouve la possibilité d'effectuer des réparations (caisse pliable).

Inconvénients dus à:

• prix élevé;
• très bon poids;
• la présence de longues poignées pour le contrôle manuel.

Faites attention! L’instruction oblige à tourner la poignée au maximum afin d’éviter la formation de précipitations à l’intérieur de l’appareil, ce qui pourrait provoquer des fuites, une réparation ou un remplacement du matériel.

Différences dans la perméabilité des robinets à tournant sphérique

La principale différence entre une vanne à passage intégral et une vanne à passage non intégral réside dans le diamètre et la forme des trous de la serrure. L’ouverture de l’ensemble de l’alésage ne se rétrécit pas et coïncide avec le diamètre interne du tuyau; dans un alésage non plein, elle est en forme d’entonnoir. L'un de ces cônes oriente les côtés doux vers le courant, s'il y en a deux - d'un côté ou de l'autre.

Par rapport au passage intégral, un noeud de non-passage a:

• masse inférieure;
• manipulation facile;
• coût réduit du nœud de porte.
• pire bande passante;
• plus grand coefficient de résistance hydraulique;
• plus de durabilité conditionnelle.

Avec une diminution du passage, l'élément de verrouillage devient plus compact. Si la force de la tête ne joue pas un rôle important, il est préférable de choisir une grue à passage intégral en tant qu'option économiquement viable.

Résumant

Les caractéristiques remarquables de la soupape à tournant sphérique en laiton lui permettent d’être utilisée dans les secteurs industriels et domestiques. L’aide d’un spécialiste des subtilités techniques vous aidera à choisir la seule option qui servira fidèlement votre vie consciente.

La vidéo dans cet article est un petit aperçu des types de vannes à boisseau sphérique les plus populaires.
