Robinet à boisseau sphérique 100 mm: appareil,

Comment fonctionne le clapet à bille DU100? Quels types de ce produit peuvent être trouvés en vente? Existe-t-il des fonctionnalités permettant de monter le produit? Comment se présente-t-il dans le contexte des solutions de remplacement - vannes à vis et vannes? Voyons le comprendre.

Première connaissance

Construction

L'élément structurel principal est une vanne papillon en forme de bille avec un canal traversant. En règle générale, son diamètre est égal au diamètre du pipeline raccordé. La tige insérée dans la rainure du boulon est sortie à travers le corps et est fournie avec une poignée ou une boîte de vitesses pratique. La fonction d'étanchéité est assurée par des sièges en polymère placés sous la balle et par un joint annulaire autour de la tige.

Quels matériaux peuvent être utilisés pour la fabrication de robinets à tournant sphérique?

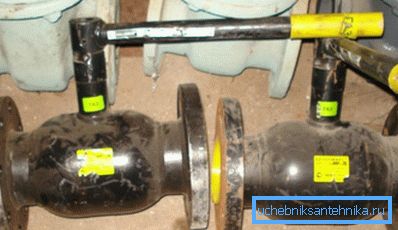

Utile: selon les conditions de travail, la couleur de la poignée peut être différente. Conçu pour l'eau froide, l'eau chaude et le chauffage, le robinet à tournant sphérique de 100 mm est marqué en rouge; produits avec résistance thermique limitée - bleu. Le jaune indique que la vanne est pour le gaz.

Espèces

Les grues peuvent être classées selon plusieurs critères.

Type de corps

Il peut être entièrement soudé et détachable.

• Dans le premier cas, le propriétaire bénéficie en prime d'une plus grande résistance du boîtier à la pression hydraulique.: avec l'augmentation du diamètre, la force de traction de ses parois augmente proportionnellement à la section. Le prix est presque nul pour le produit: au maximum, il est possible de remplacer un scellant usé autour de la tige.

• Dans le second cas, si nécessaire, remplacez tous les éléments structurels usés. - selles, crosse et même le boulon lui-même.

En règle générale, les parties du corps de grand diamètre sont reliées par des goujons.

Raccordement au pipeline

Cela peut être fait de trois manières totalement traditionnelles:

1. Fileté Les raccords de grand diamètre ne sont toutefois pas très populaires en raison du fait que le filetage est difficile à sceller et à serrer.
2. Par soudure La longueur des buses de soudage et une masse importante du corps de la vanne ne permettent pas une surchauffe dangereuse des joints en polymère lors du soudage.
3. Brides Ils permettent un montage et un démontage rapides de la grue.

Le robinet à tournant sphérique à brides DN 100, à son tour, peut appartenir à deux sous-catégories. En général, les dimensions de montage de la vanne à boisseau sphérique à bride DN 100 correspondent exactement aux dimensions de montage de la vanne en acier 30s33nzh, ce qui permet un remplacement sans soudure sur les tuyaux.

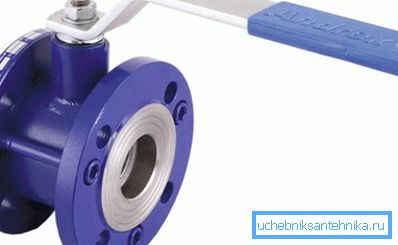

Toutefois, lors de l’installation de nouveaux pipelines, des vannes inter-brides plus courtes sont utilisées.

Joint d'obturation

Pour les petits diamètres de tuyaux, l’étanchéité de la balle est assurée en appuyant simplement sur les sièges lors de l’assemblage du corps.

Cependant, pour des tailles de porte plus grandes, deux solutions supplémentaires sont utilisées.

1. Le ballon est installé entre les sièges avec un petit espace. Il est appuyé contre la selle souhaitée par la pression du fluide de travail.
2. La selle est composée d’un ressort à disque, qui procure la force de compression nécessaire même avec une certaine usure du plastique fluoré ou du téflon.

L'assemblée

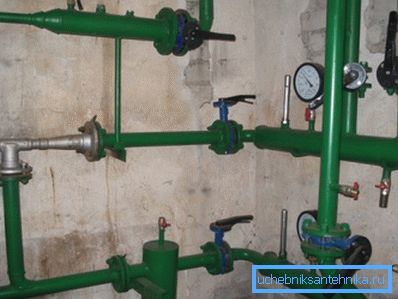

Il est effectué dans n'importe quelle position de travail. La seule restriction est une position confortable de la poignée ou de la barre de la boîte de vitesses. Le sens de l'écoulement de l'eau est sans importance, ce qui est clairement indiqué par l'absence de flèche sur le corps.

Comparaison avec des alternatives

Comment se présente la vanne à boisseau sphérique DU100 sur l'arrière-plan d'une vanne à vis à bride et d'une vanne à vanne de même taille? Quel type de vannes devrais-je choisir?

Comparons-les de plusieurs manières.

Résistance hydraulique

1. Le robinet à boisseau sphérique à passage intégral ne résiste presque pas au mouvement du jet: il n’ya ni virages ni transitions de diamètre.
2. La soupape à cet égard est quelque peu inférieure à la soupape à bille. Toutes les joues surélevées et le coin sont partiellement dans le ruisseau. De plus, il existe des transitions de diamètre entre les miroirs rendant l'écoulement turbulent.
3. Vanne à vis - un outsider clair. Les spires du corps et un trou relativement petit dans la selle provoquent une chute de pression après cet élément de la soupape d'arrêt.

L'installation

1. Comme déjà mentionné, le manuel d’installation d’un robinet à tournant sphérique n’autorise aucune liberté. Il est capable de travailler dans n'importe quelle position et dans n'importe quelle direction de l'écoulement de l'eau.

1. La valve n'est pas souhaitable de monter uniquement le volant vers le bas. Cela rendra la boîte à garniture extrêmement inconfortable.
2. De plus, la vanne doit être installée de telle sorte que le fluide de travail appuie sur la vanne par le bas. Sinon, après un certain temps, la valve est inévitable.

Soit dit en passant: le démontage de la vanne à contre-courant s'accompagne d'un choc hydraulique: il traverse la canalisation d'un front haute pression. Parmi les conséquences, on peut citer les débranchements au niveau des raccords et des filets, les déchirures des raccords flexibles, les ruptures le long des joints des tuyaux soudés électriquement et les bouchons de radiateur déchirés.

Service

1. Dans le cas d'une vanne à boisseau sphérique, il s'agit de serrer l'écrou sur l'étanchéité de la tige après plusieurs centaines de cycles d'ouverture-fermeture.
2. La vanne à vis nécessite un remplissage périodique (même au ralenti) de la boîte à garniture et (parfois) le remplacement du joint.

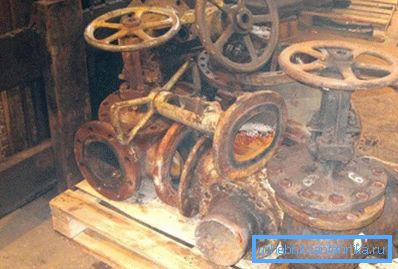

3. Dans le cas d'une valve, la garniture périodique de la glande est complétée par la nécessité de rectifier les dépôts recouverts de joues et de miroirs.

Conclusions

Ils sont assez évidents: les vannes à boisseau sphérique des vannes modernes n’ont pas de sérieux concurrents. Une exception ne peut être que des produits pour des conditions spéciales (températures élevées, milieux corrosifs, etc.).

La vidéo de cet article offrira traditionnellement au lecteur des informations supplémentaires. Des succès!
