Robinet à boisseau sphérique 11b27p1: dispositif,

Qu'est-ce qu'un raccord à rotule en laiton 11b27p1? Comment ça marche? À quoi ressemblent les robinets à tournant sphérique modernes par rapport aux solutions concurrentes? Où peuvent-ils être appliqués? Voyons le comprendre.

Comment ça marche

Robinets d'accouplement à bille en laiton de marque 11b27p disposés assez traditionnellement pour ce type de vannes.

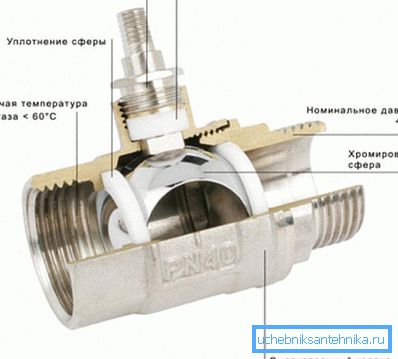

• L'élément principal de la vanne est une bille en laiton percée d'un trou. En fonction de sa position, le débit du fluide de travail dans le boîtier est ouvert ou fermé.

Utile: comme tous les autres types de vannes, les vannes à boisseau sphérique ne sont pas conçues pour l’étranglement (réglage entre pays). Ils ont seulement deux postes de travail - ouvert et fermé. Lorsque la vanne fonctionne en position semi-ouverte, le corps entre les bagues d'étanchéité est progressivement rempli de laitier.

• Les anneaux d'étanchéité en matériau à faible frottement notoire renferment la bille des deux côtés, assurant ainsi l'étanchéité en position fermée.
• La tige traverse le trou dans le logement et est scellée avec un joint semblable à un presse-étoupe - un anneau en polymère, pressé par le haut par une rondelle.
• La rondelle est fixée sur la tige avec une poignée (levier ou papillon) et un écrou.

Caractéristiques

Les caractéristiques techniques de la soupape de couplage à bille 11b27p1 sont également assez classiques.

Il convient probablement d’ajouter quelques commentaires aux chiffres secs:

• Le matériau du corps et de la balle est exclusivement résistant aux processus électrochimiques.. Le laiton ne forme un couple galvanique avec aucun des métaux utilisés.
• La stabilité thermique du plastique fluoré lui permet de fonctionner non seulement dans les systèmes d'ingénierie internes des bâtiments, où la température maximale des bâtiments est limitée à 95 - 105 C, mais également dans les nœuds des réseaux de chauffage et des ascenseurs avec une température de départ pouvant atteindre +150 C. En réalité, la vanne de couplage à bille 11b27p DN15 RU16 est souvent utilisée comme vanne de régulation dans l'élévateur.

La durée de vie réelle de la vanne dans des conditions de fonctionnement normales est deux fois supérieure à celle calculée. Autrement dit - en l’installant, vous ne serez pas obligé d’acheter un remplaçant dans un avenir proche.

Documents réglementaires

Quel GOST sur la rotule 11b27p1 actuellement en vigueur?

• Le matériau du boîtier, de la tige et de la bille est conforme aux alliages de cuivre-zinc traités sous pression GOST 15527-2004.
• Le matériau de la poignée doit être conforme aux alliages de fonderie d’aluminium GOST 1583-93.
• La version climatique de la vanne est évaluée selon GOST 15150-69 UHL 4 et son étanchéité - selon GOST R 54808.
• Enfin, le produit dans son ensemble doit être conforme aux exigences de la norme interétatique GOST 21345-2005, relative aux robinets cylindriques, à cône et à boisseau sphérique adoptés par 12 États de l'ex-URSS.

Nuance: la dernière norme régit la production de vannes pour des pressions de fonctionnement ne dépassant pas 250 atmosphères. Pour les très hautes pressions - vos exigences.

Nous mentionnons quelques exigences clés de GOST 21345-2005.

1. Le diamètre effectif (la taille de la gorge traversante dans la boule) de la vanne jusqu'à DN 350 inclus doit être au moins égal à 95% du diamètre de l'entrée du boîtier.
2. Les défauts dans le filetage, le faisant dépasser le diamètre moyen, ne devraient pas avoir une longueur totale supérieure à un demi-tour. Dans ce cas, les défauts ne doivent pas gêner l'exécution du raccordement fileté des tuyaux.

Camarades de classe

En plus de la balle, dans les magasins de plomberie, on trouve du liège et une vanne à vis. Comparons le produit que nous étudions avec eux.

Liège

Le robinet en liège nécessite un effort considérable pour repositionner le liège: les surfaces en laiton ou en fonte des pièces en contact ont une surface assez grande. Dans le cas d'un robinet à tournant sphérique, le fait de glisser une bille plaquée nickel avec une surface idéale sur le siège d'un polymère présentant un coefficient de frottement extrêmement faible n'a aucune résistance notable à la pression du levier.

Le presse-étoupe de la valve en liège commence à couler au premier tour du liège. La glande est inévitablement produite même au ralenti: tout mécanicien confirmera que pour ne pas avoir de fuites, il doit être emballé une fois tous les deux ans. Les joints de soupape à bille en polymère ne nécessitent en principe aucun entretien.

Vis

Les problèmes de compactage sont pertinents ici. L'utilisation de bagues d'étanchéité en caoutchouc ne les résout pas complètement: le caoutchouc finit par perdre son élasticité et fuit.

En outre, la vanne à vis de l'appareil pose au propriétaire un certain nombre de problèmes exclusifs.

• La forme complexe du circuit augmente la résistance hydraulique et contribue à l'accumulation de laitier sous la vanne.

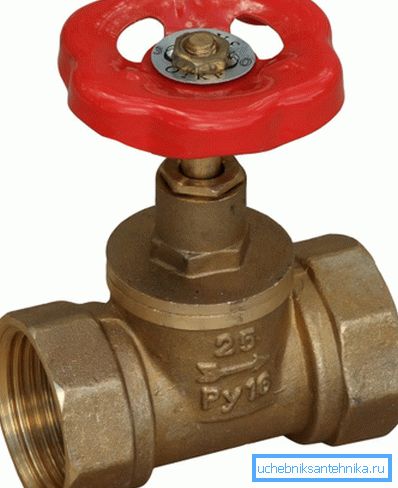

• La soupape doit être réglée avec une flèche dans le sens de l'écoulement de l'eau. Le courant inverse peut déchirer la valve.

• Le joint en caoutchouc de la vanne a une durée de vie limitée (rarement plus de 3 à 5 ans). Une valve entièrement en métal ne bloquera pas l'eau s'il y a au moins un grain de sable entre elle et la selle.

Aucun des problèmes énumérés pour la conception de la balle n'est pertinent.

La conclusion est un peu prévisible: les concurrents n'ont aucune chance. Si vous souhaitez installer la plomberie ou le chauffage de vos propres mains, l’instruction évidente est d’opter pour des robinets à tournant sphérique.

Application

Quelles sont les tailles de grues requises lors de l’installation de communications de plomberie dans une maison ou un appartement? Où exactement devraient-ils être appliqués? Donnons quelques exemples.

Le couplage sphérique 11b27p1 de diamètre 15 mm est utilisé:

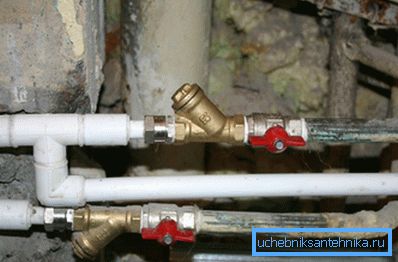

• Sur les entrées d'eau froide et chaude dans l'appartement.

• En tant que vanne de contrôle pour les mesures de température et de pression.
• Sur des insertions dans la plomberie de différents appareils de plomberie (citerne de toilette, évier, évier, etc.).

Un robinet à boisseau sphérique 11b27p1 de 20 mm de diamètre sert à couper les appareils de chauffage individuels du circuit de chauffage. Il peut être mis sur le cavalier devant le radiateur.

Capitaine Évident rappelle que: si les connexions du cavalier et de la batterie sont simultanément fermées, la circulation dans la colonne s’arrêtera complètement. Bientôt, les voisins viendront à vous, dirigés par un mécanicien, et commenceront à prononcer des mots pervers et offensants.

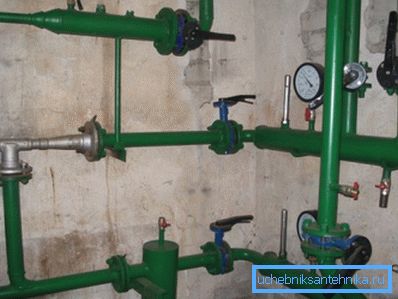

La vanne de couplage sphérique 11b27p1 de diamètre 25 mm est montée sur les colonnes montantes d’alimentation en eau et de chauffage, sur les décharges de l’ensemble élévateur et sur les tuyaux d’entrée de la chaudière.

Le robinet à boisseau sphérique 11b27p1 de 32 mm de diamètre peut être utilisé sur les colonnes montantes des immeubles de grande hauteur et sur la coulée du chauffage pour couper certaines sections du circuit.

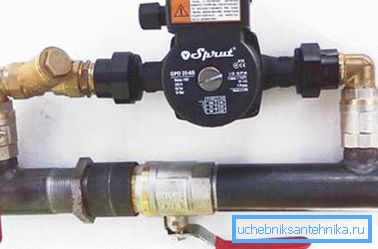

Le robinet à boisseau sphérique 11b27p1 de 40 mm de diamètre est utilisé dans le système de chauffage par gravité (lors de l’insertion de la pompe, il coupe le by-pass). Il peut être placé dans des compteurs d’eau et dans des bacs de récupération d’eau chaude dans des ascenseurs, avec des vannes de plus grand diamètre.

Conclusion

Nous espérons que nos contacts avec le représentant de l’équipement sanitaire domestique ont été très instructifs. Le lecteur pourra étudier d’autres sujets en visionnant la vidéo présentée dans cet article. Des succès!
