Robinet à boisseau sphérique 3: 4 - appareil,

Vannes à boisseau sphérique pour eau 3: 4 pouces - le type de vannes le plus courant et de haute qualité utilisé pour l'installation de conduites d'eau chaude et froide, ainsi que pour les systèmes de chauffage. Ils sont simples à installer, fiables et compacts, de sorte qu’aujourd’hui, aucune installation ne peut se passer de ce type de raccords.

Nous parlerons de l'appareil, des caractéristiques et des avantages des vannes à boisseau sphérique, ainsi que des règles pour leur installation.

Raccords de robinet à bille

Appareil

Un robinet à tournant sphérique est un type de raccords d’arrêt (parfois de réglage) utilisés dans les conduites d’alimentation en eau, de chauffage, de gaz, de mazout et d’autres produits. En ce qui concerne les systèmes d’alimentation en eau et de liquide de refroidissement, ce type de raccords sert le plus souvent d’élément de verrouillage.

Il faut dire que la vanne à bouchon sphérique est un dispositif moderne et assez évolutif, remplaçant les modèles coniques, qui présentait de nombreux inconvénients sérieux liés à une résistance hydraulique importante due à la forme et à la taille du passage.

Dans le même temps, la construction elle-même était connue depuis longtemps - il y a plus de 100 ans cependant, sa mise en œuvre effective n'a été possible qu'après l'apparition de nouveaux matériaux synthétiques, tels que le fluoroplaste et d'autres polymères artificiels.

La vanne avec vanne à boisseau sphérique est assez simple.

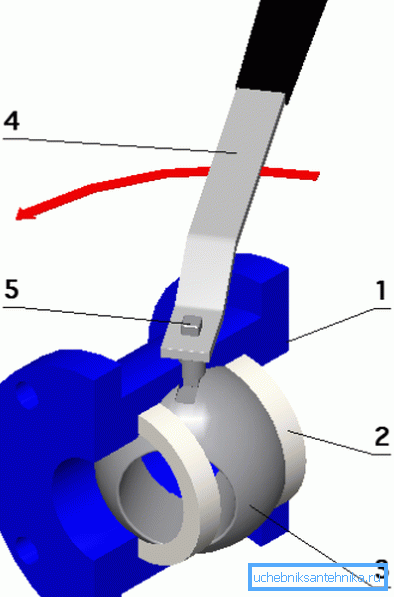

Le produit comprend les éléments suivants:

1. Corps en laiton. L'utilisation de cet alliage est due au coût de production réduit, ainsi qu'à la résistance à la corrosion supérieure à celle de l'acier.
2. Selle d'étanchéité. Ils sont utilisés pour sceller le liège en téflon, téflon, polyétheréthercétone (PEEK) et autres polymères synthétiques;
3. Bouchon de boule. Effectue la fonction d'obturateur. La bille a un trou axial dont le diamètre coïncide avec le diamètre du canal du tuyau; lorsque le bouchon est tourné à 90 degrés, le canal se chevauche car l’axe perpendiculaire de la bille n’a pas de trous;

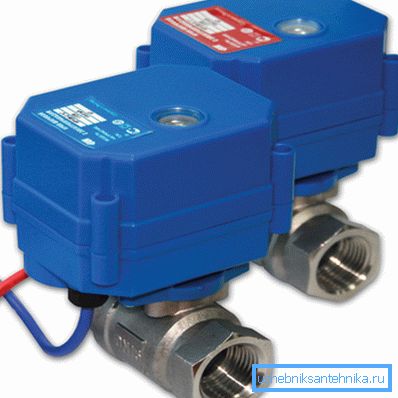

4. Contrôle de l'obturateur. Il peut s'agir d'un levier, d'un papillon ou d'un agneau: en plus, au lieu d'une poignée, un servo électrique ou pneumatique peut être installé pour automatiser le contrôle du système;
5. Broche en laiton qui relie la poignée ou l'actionneur à la butée et transmet la force nécessaire pour la faire tourner.

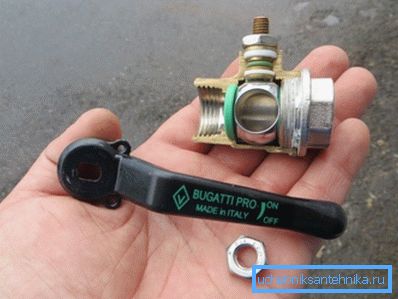

Nous voyons donc qu’à l’intérieur du corps se trouve un obturateur sphérique percé d’un trou.

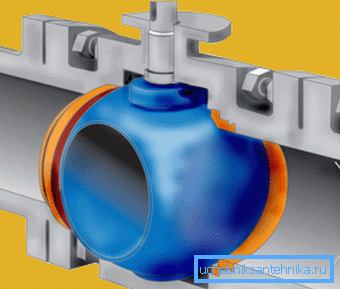

Si vous tournez le bouchon de manière à ce que son trou coïncide avec le canal d'écoulement, le fluide y circulera librement avec une résistance minimale, qui ne différera pas de manière significative de la résistance d'un tuyau similaire de même diamètre.

Ensuite, nous tournons le boulon de 90 degrés et la balle ferme le canal.

Faites attention! Comme vous pouvez le constater, ce type de vannes est très simple, ce qui lui confère une grande fiabilité et un coût relativement faible en raison de la simplicité de fabrication des produits dotés de cette conception.

Caractéristiques

Les principales caractéristiques techniques utilisées pour décrire les caractéristiques de l'appareil et choisir un modèle adapté à une fin ou à une autre sont les suivantes:

• Nature du milieu de travail. Indiquez ici le type de substance pouvant être transporté à travers l'appareil (eau, gaz, huile, etc.) et la plage de températures dans laquelle son fonctionnement est possible;
• Pression de travail nominale. Il est désigné par les lettres PN et un nombre égal à la valeur de la pression de travail dans les atmosphères. Exemple de marquage - PN 40;
• Diamètre du canal. Il est indiqué en pouces ou en millimètres, avec les lettres DN et un nombre indiquant le diamètre en mm, par exemple DN. Vous pouvez également spécifier le diamètre en fractions de pouce, par exemple,?, 1/2, 1, 1? et ainsi de suite Il y a un robinet à tournant sphérique de transition 1: 2 à 3: 4;
• La nature de l'emplacement du fil sur l'entrée. Il existe des modèles avec filetage interne des deux côtés, ils sont désignés en tant que in-in, avec des filets internes et externes - in-n, avec un filetage externe des deux côtés - nn. De plus, la grue peut être entraînée avec un écrou américain.

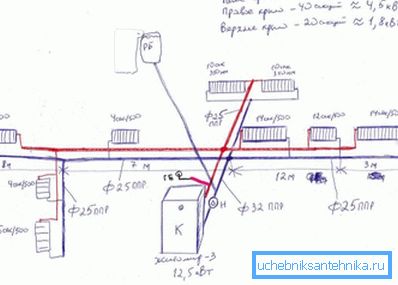

Déterminez combien le diamètre de la vanne à boisseau sphérique 3: 4, vous aidera à la table correspondant à la taille des tuyaux:

Faites attention! Lors du choix d'un produit, faites attention au matériau qui le compose. Les modèles de qualité sont en laiton pur ou chromé, parfois en acier anti-corrosion. Les produits Silumin ne peuvent pas être achetés car ils sont peu résistants.

Pour distinguer le silumin du laiton, il suffit de prendre deux robinets à la main: le laiton sera nettement plus lourd. De plus, la silumin se salit et, en frottant contre un morceau de matière légère ou un tissu, il reste une trace grise.

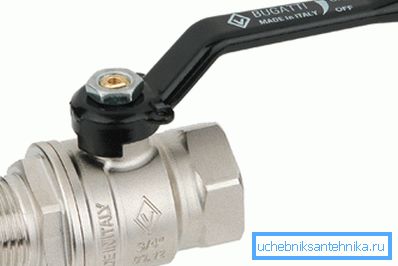

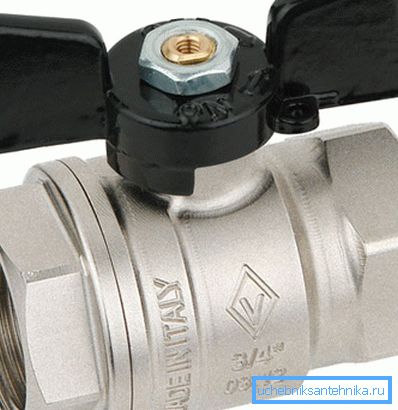

Notez que le prix des vannes à boisseau sphérique est assez démocratique, il est donc intéressant de les économiser. Cela est particulièrement vrai des systèmes de chauffage, pour lesquels il est préférable de choisir des produits italiens, tels que Bugatti ou Giacomini.

L'assemblée

L'installation de robinets à tournant sphérique avec leurs propres mains n'est pas difficile.

Pour cela, nous avons besoin d’un ensemble simple d’outils:

• Clé de plomberie réglable;
• Matrices pour le filetage;
• Bulgare;
• Fichier;
• Porte plash;
• Lin sanitaire et pâte à cacheter.

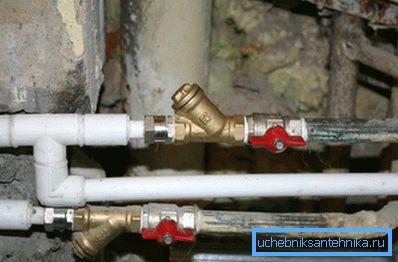

Il est conseillé d'installer un filtre à tamis avant le produit (nettoyage grossier), car si du sable ou de la rouille pénètre à l'intérieur, la surface du bouchon s'usera et le robinet pourrait commencer à décaper l'eau.

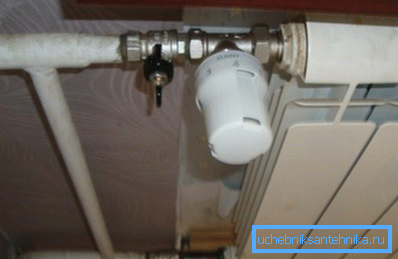

Ceci est particulièrement important pour les systèmes de chauffage dans lesquels, pendant la période d'inactivité, l'eau et le liège eux-mêmes peuvent devenir pollués, ce qui rend le volet très difficile à actionner et parfois même, il cesse complètement de bouger de son emplacement.

Pour vous aider à percevoir les informations, nous avons préparé des instructions d'installation pas à pas:

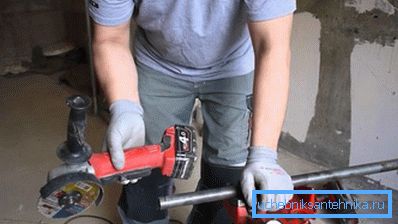

1. Nous effectuons toutes les mesures nécessaires et coupons le tuyau au bon endroit.. Il est préférable d’utiliser une scie sauteuse pour une coupe lisse à 90 degrés;

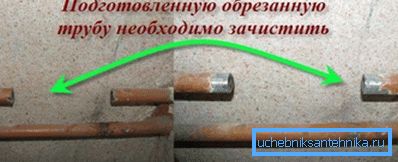

1. Nous nettoyons le bout de la peinture et le chanfrein avec le bout coupé. Cela peut être fait avec une meuleuse ou un fichier. Vous pouvez également utiliser un sélecteur de visage spécial;

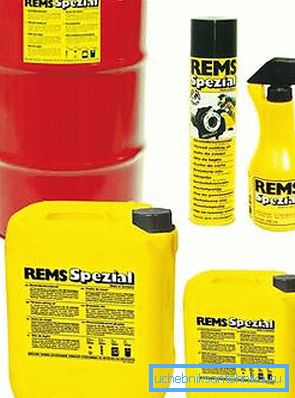

1. Nous prenons une matrice pour enfiler le diamètre désiré et lubrifions ses dents avec du saindoux ou du lubrifiant. Nous lubrifions également le tuyau lui-même;

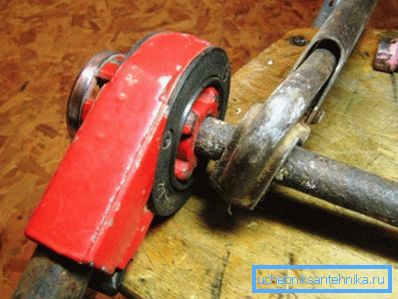

1. Insérez la matrice dans le porte-matrice et coupez le filetage sur le tuyau. Nous devrions avoir au moins 4,5 tours, mais pas plus de 5. Il est préférable de couper en deux passes, afin de moins charger le tuyau et l'outil de coupe;

1. Nous enroulons sur le fil de lin sanitaire reçu dans le sens des aiguilles d'une montre. Placez ensuite une bonne couche de pâte d’étanchéité sur toute la surface du fil;

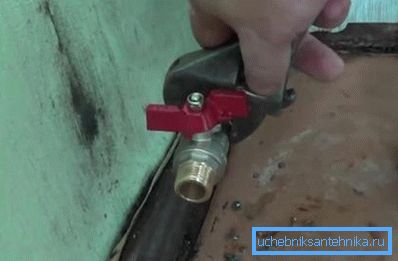

1. Nous prenons la grue et enroulons le fil. Il devrait faire au moins 4,5 tours. D'abord, trichez à la main, puis utilisez une clé à molette.

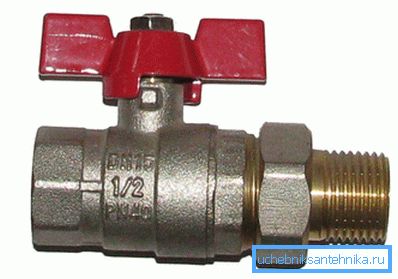

1. S'il est nécessaire de connecter deux sections fixes d'un tuyau, nous utilisons un modèle avec un modèle américain (avec sgonom).

Faites attention! Assurez-vous que le fil est coupé exactement. Sinon, la connexion ne sera pas fiable.

Conclusion

Les robinets à tournant sphérique sont les dispositifs de verrouillage les plus progressifs pour l'installation de systèmes de plomberie et de chauffage. La vidéo de cet article montre clairement et lucidement le processus d'installation de telles vannes.
